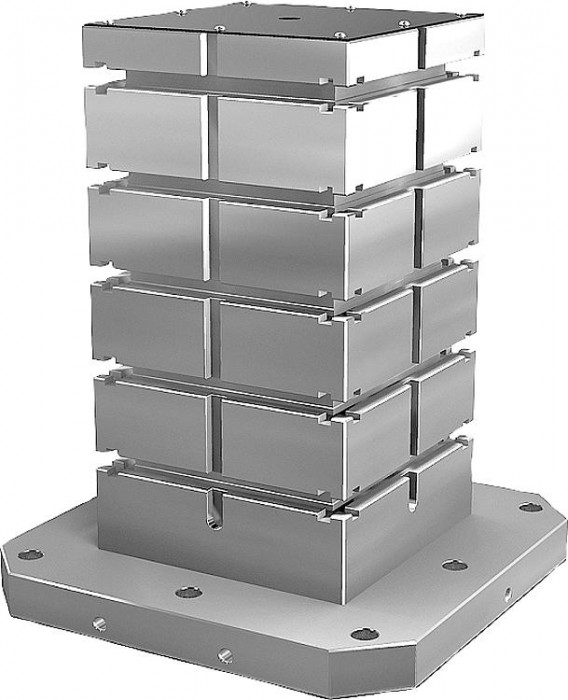

Upínacie kocky, šedá zliatina s T-drážkami

Popis produktu

Kód:	01850
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínacie kocky, šedá zliatina s T-drážkami | 01850
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 01850 Upínací kostky, šedá litina s T-drážkami

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	L	H	H1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L9	L11	BN = šírka drážky	NB = počet montážnych otvorov
01850-314040050	3 511,20 €	4 248,55 €		.step	400	500	50	20	M16	M12	M16	18	250	320	300	200	200	150	55	100	25	14	3
01850-314040065	4 935,84 €	5 972,37 €		.step	400	650	50	20	M16	M12	M16	18	250	320	300	200	200	150	55	100	25	14	4
01850-314050060	4 838,40 €	5 854,46 €		.step	500	600	50	20	M16	M12	M16	18	300	400	200	–	250	200	75	100	25	14	4
01850-314050075	6 728,96 €	8 142,04 €		.step	500	750	50	20	M16	M12	M16	18	300	400	200	–	250	200	75	100	25	14	5
01850-314063070	7 268,80 €	8 795,25 €		.step	630	700	50	25	M16	M16	M16	18	350	500	400	–	315	200	100	125	25	14	4
01850-314063085	9 061,92 €	10 964,92 €		.step	630	850	50	25	M16	M16	M16	18	350	500	400	–	315	200	100	125	25	14	5
01850-314080080	10 215,52 €	12 360,78 €		.step	800	800	50	25	M16	M16	M16	18	500	640	600	400	400	300	135	150	25	14	4
01850-314080100	13 236,16 €	16 015,75 €		.step	800	1000	50	25	M16	M16	M16	18	500	640	600	400	400	300	135	150	25	14	5
01850-314100100	15 618,40 €	18 898,26 €		.step	1000	1000	55	25	M20	M20	M16	18	600	800	200	–	500	400	165	160	25	14	5
01850-314100125	19 129,60 €	23 146,82 €		.step	1000	1250	55	25	M20	M20	M16	18	600	800	200	–	500	400	165	160	25	14	6
01850-318040050	3 511,20 €	4 248,55 €		.step	400	500	50	20	M16	M12	M16	18	250	320	300	–	200	150	55	100	25	18	3
01850-318040065	5 231,52 €	6 330,14 €		.step	400	650	50	20	M16	M12	M16	18	250	320	300	–	200	150	55	100	25	18	4
01850-318050060	4 838,40 €	5 854,46 €		.step	500	600	50	20	M16	M12	M16	18	300	400	200	–	250	200	75	100	25	18	4
01850-318050075	7 122,08 €	8 617,72 €		.step	500	750	50	20	M16	M12	M16	18	300	400	200	–	250	200	75	100	25	18	5
01850-318063070	7 342,72 €	8 884,69 €		.step	630	700	50	25	M16	M16	M16	18	350	500	400	–	315	200	100	125	25	18	4
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	L	H	H1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L9	L11	BN = šírka drážky	NB = počet montážnych otvorov
01850-318063085	9 503,20 €	11 498,87 €		.step	630	850	50	25	M16	M16	M16	18	350	500	400	–	315	200	100	125	25	18	5
01850-318080080	10 584,00 €	12 806,64 €		.step	800	800	50	25	M16	M16	M16	18	500	640	600	400	400	300	135	150	25	18	4
01850-318080100	13 900,32 €	16 819,39 €		.step	800	1000	50	25	M16	M16	M16	18	500	640	600	400	400	300	135	150	25	18	5
01850-318100100	15 618,40 €	18 898,26 €		.step	1000	1000	55	25	M20	M20	M16	18	600	800	200	–	500	400	165	160	25	18	5
01850-318100125	19 129,60 €	23 146,82 €		.step	1000	1250	55	25	M20	M20	M16	18	600	800	200	–	500	400	165	160	25	18	6
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Súvisiace produkty

Upínacie kockyUpínacie kocky

01850

Detail

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	GJL 300.
Provedení	Dosedací a upínací plochy přesně obrobené.
Upozornění	Upínací kostky s T-drážkami se používají k namontování modulárních přípravků na horizontálních strojích. Přesné rozteče drážek v podélném a příčném směru zaručují vysokou reprodukční přesnost upnutí. Upínací kostky jsou přizpůsobeny stolům obráběcích strojů podle DIN55201 a JIS6337–1980. Středicí čepy k vymezení palet na strojní stoly podle DIN 55201 objednávejte samostatně. Dodání včetně šroubů s okem pro přepravu. Další rozměry na poptávku.
Odkaz na výkres	Průchozí otvor pro šroub s válcovou hlavou DIN 912 (D3/D4)
