Oceľové upínky prestaviteľné

Popis produktu

Kód:	04203
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Oceľové upínky prestaviteľné | 04203
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 04203 Ocelové upínky přestavitelné

Varianty
Technické parametre

Detail zavřít

Zruš filter

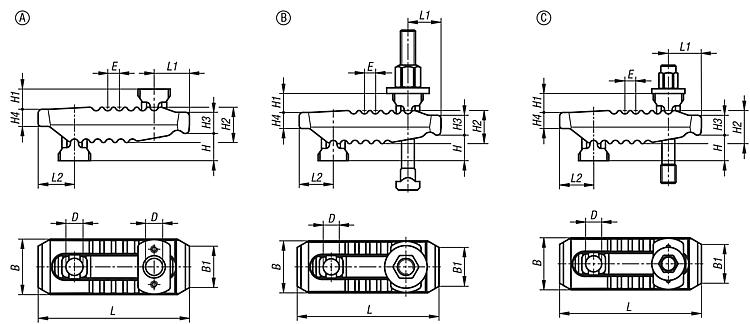

Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	B	Špecifikácia	B1	D	E	H Upínací rozsah	H1	H2	H3	H4	L	L1	L2	Nominálny rozmer drážky	Upínacia sila (kN)	Upevňovacie skrutky
04203-113115	69,37 €	83,94 €		.step	A	44mm		30	13	11mm	0–55	18mm	27mm	17mm	12mm	115	25	30	10–12–14	30
04203-117150	86,74 €	104,96 €		.step	A	55mm		41	17	12mm	0–70	20mm	36mm	21mm	17mm	150	35	36	12–14–16–18	40
04203-121187	112,75 €	136,43 €		.step	A	62mm		30	21	14mm	0–80	30mm	42mm	27mm	20mm	187	44	44	16–18–20–22	60
04203-125235	160,45 €	194,14 €		.step	A	70mm		30	25	17mm	0–100	31mm	51mm	34mm	24mm	235	60	47	20–22–24–28	75
04203-125285	287,56 €	347,95 €		.step	A	73mm		30	25	17mm	0–100	35mm	56mm	35mm	24mm	285	62	51	20–22–24–28	75
04203-210115100	82,41 €	99,72 €		.step	B	44mm	s maticí do T-drážky	30	13	11mm	0–40	18mm	27mm	17mm	12mm	115	25	30	10	25	M10X100
04203-212115125	83,84 €	101,45 €		.step	B	44mm	s maticí do T-drážky	30	13	11mm	0–55	18mm	27mm	17mm	12mm	115	25	30	12	30	M12X125
04203-212150160	98,29 €	118,93 €		.step	B	55mm	s maticí do T-drážky	41	17	12mm	0–70	20mm	36mm	21mm	17mm	150	35	36	12	35	M12X160
04203-214115125	85,29 €	103,20 €		.step	B	44mm	s maticí do T-drážky	30	13	11mm	0–55	18mm	27mm	17mm	12mm	115	25	30	14	30	M12X125
04203-214150160	101,19 €	122,44 €		.step	B	55mm	s maticí do T-drážky	41	17	12mm	0–70	20mm	36mm	21mm	17mm	150	35	36	14	35	M12X160
04203-216150160	104,09 €	125,95 €		.step	B	55mm	s maticí do T-drážky	41	17	12mm	0–70	20mm	36mm	21mm	17mm	150	35	36	16	40	M16X160
04203-216187200	141,64 €	171,38 €		.step	B	62mm	s maticí do T-drážky	30	21	14mm	0–80	30mm	42mm	27mm	20mm	187	44	44	16	55	M16X200
04203-218150160	104,09 €	125,95 €		.step	B	55mm	s maticí do T-drážky	41	17	12mm	0–70	20mm	36mm	21mm	17mm	150	35	36	18	40	M16X160
04203-218187200	143,11 €	173,16 €		.step	B	62mm	s maticí do T-drážky	30	21	14mm	0–80	30mm	42mm	27mm	20mm	187	44	44	18	55	M16X200
04203-220187200	148,88 €	180,14 €		.step	B	62mm	s maticí do T-drážky	30	21	14mm	0–80	30mm	42mm	27mm	20mm	187	44	44	20	60	M20X200
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	B	Špecifikácia	B1	D	E	H Upínací rozsah	H1	H2	H3	H4	L	L1	L2	Nominálny rozmer drážky	Upínacia sila (kN)	Upevňovacie skrutky
04203-220235250	190,81 €	230,88 €		.step	B	70mm	s maticí do T-drážky	30	25	17mm	0–100	31mm	51mm	34mm	24mm	235	60	47	20	70	M20X250
04203-222187200	154,68 €	187,16 €		.step	B	62mm	s maticí do T-drážky	30	21	14mm	0–80	30mm	42mm	27mm	20mm	187	44	44	22	60	M20X200
04203-222235250	205,26 €	248,36 €		.step	B	70mm	s maticí do T-drážky	30	25	17mm	0–100	31mm	51mm	34mm	24mm	235	60	47	22	70	M20X250
04203-224235250	213,93 €	258,86 €		.step	B	70mm	s maticí do T-drážky	30	25	17mm	0–100	31mm	51mm	34mm	24mm	235	60	47	24	75	M24X250
04203-228235250	224,05 €	271,10 €		.step	B	70mm	s maticí do T-drážky	30	25	17mm	0–100	31mm	51mm	34mm	24mm	235	60	47	28	75	M24X250
04203-312115100	80,95 €	97,95 €		.step	C	44mm	se závrtným šroubem	30	13	11mm	0–30	18mm	27mm	17mm	12mm	115	25	30		30	M12X100
04203-312115125	86,74 €	104,96 €		.step	C	44mm	se závrtným šroubem	30	13	11mm	0–55	18mm	27mm	17mm	12mm	115	25	30		30	M12X125
04203-312150125	89,64 €	108,46 €		.step	C	55mm	se závrtným šroubem	41	17	12mm	0–50	20mm	36mm	21mm	17mm	150	35	36		40	M12X125
04203-312150160	89,64 €	108,46 €		.step	C	55mm	se závrtným šroubem	41	17	12mm	0–70	20mm	36mm	21mm	17mm	150	35	36		40	M12X160
04203-316150125	89,64 €	108,46 €		.step	C	55mm	se závrtným šroubem	41	17	12mm	0–40	20mm	36mm	21mm	17mm	150	35	36		40	M16X125
04203-316150160	91,07 €	110,19 €		.step	C	55mm	se závrtným šroubem	41	17	12mm	0–70	20mm	36mm	21mm	17mm	150	35	36		40	M16X160
04203-320187160	133,00 €	160,93 €		.step	C	62mm	se závrtným šroubem	30	21	14mm	0–40	30mm	42mm	27mm	20mm	187	44	44		60	M20X160
04203-320187200	133,00 €	160,93 €		.step	C	62mm	se závrtným šroubem	30	21	14mm	0–80	30mm	42mm	27mm	20mm	187	44	44		60	M20X200
04203-320235200	172,00 €	208,12 €		.step	C	70mm	se závrtným šroubem	30	25	17mm	0–70	31mm	51mm	34mm	24mm	235	60	47		75	M20X200
04203-320235250	174,91 €	211,64 €		.step	C	70mm	se závrtným šroubem	30	25	17mm	0–100	31mm	51mm	34mm	24mm	235	60	47		75	M20X250
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	B	Špecifikácia	B1	D	E	H Upínací rozsah	H1	H2	H3	H4	L	L1	L2	Nominálny rozmer drážky	Upínacia sila (kN)	Upevňovacie skrutky
04203-324235200	177,79 €	215,13 €		.step	C	70mm	se závrtným šroubem	30	25	17mm	0–50	31mm	51mm	34mm	24mm	235	60	47		75	M24X200
04203-324235250	182,14 €	220,39 €		.step	C	70mm	se závrtným šroubem	30	25	17mm	0–100	31mm	51mm	34mm	24mm	235	60	47		75	M24X250
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Ocel.

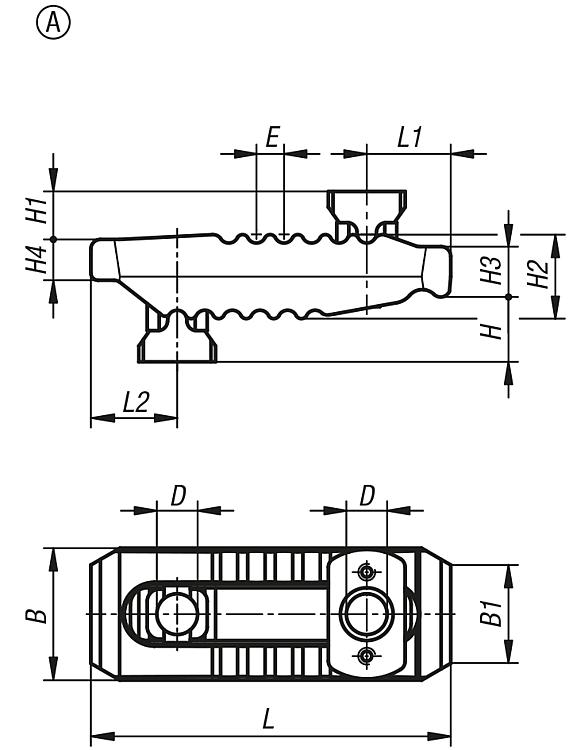

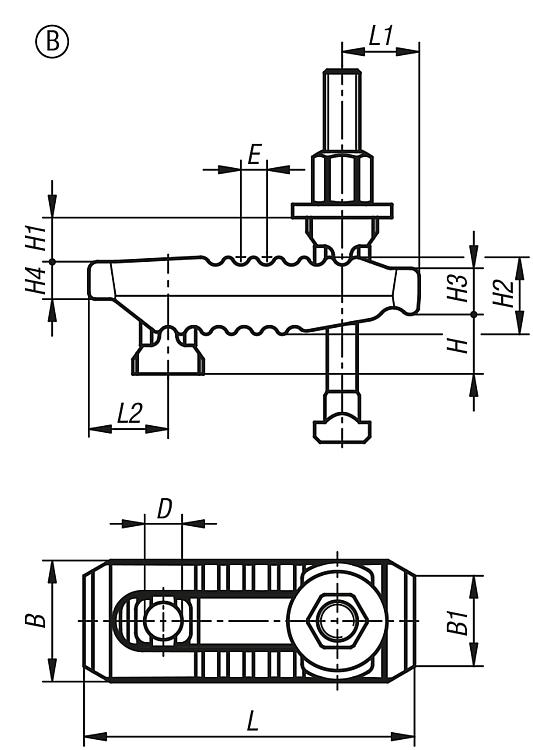

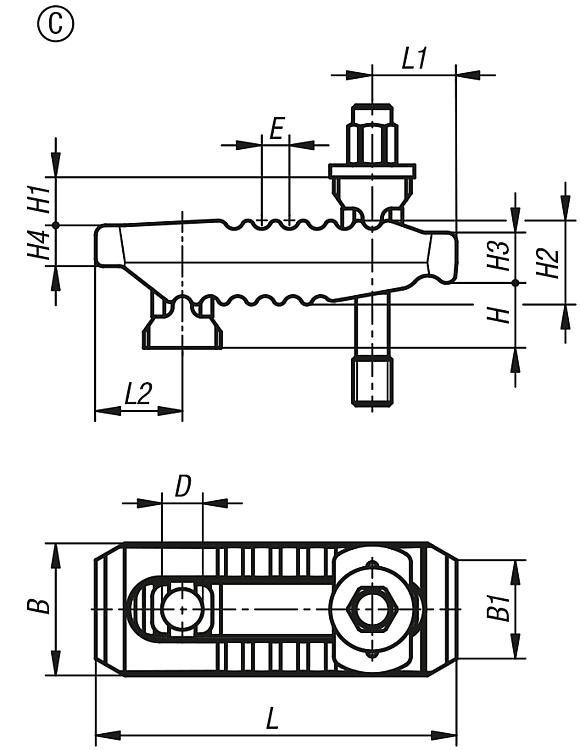

Provedení	Provedení A: zušlechtěno a pozinkováno. Provedení B: zušlechtěno a pozinkováno. Kompletně se šroubem pro T drážky DIN 787, s podložkou DIN 6340 a s maticí DIN 6330B. Provedení C: zušlechtěno a pozinkováno. Kompletně se závrtným šroubem DIN 6379, s podložkou DIN 6340 a s maticí DIN 6330B.
Příslušenství	Opěrná prodloužení 04204

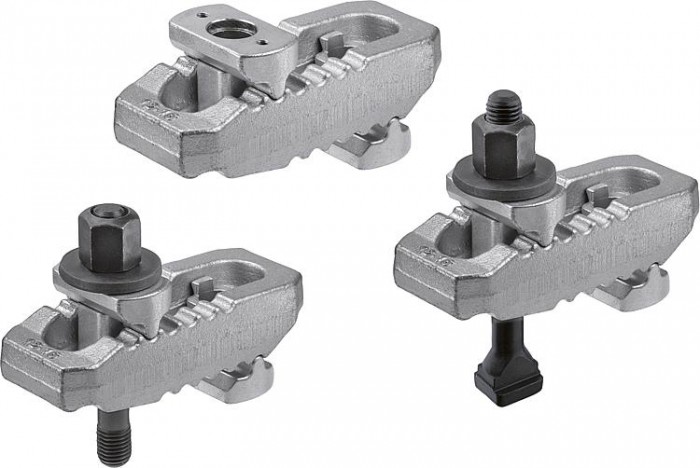

Upozornění	Ocelové přestavitelné upínací příložky mohou být rychle a plynule přizpůsobeny upínací situaci. Upínací příložky mají na koncích různé upínací hlavy a mohou se tak otáčet podle druhu použití. Tím je možné je použít velmi různorodým způsobem nejen v třískovém nebo beztřískovém obrábění, ale i v oblasti lisování a vstřikování.
