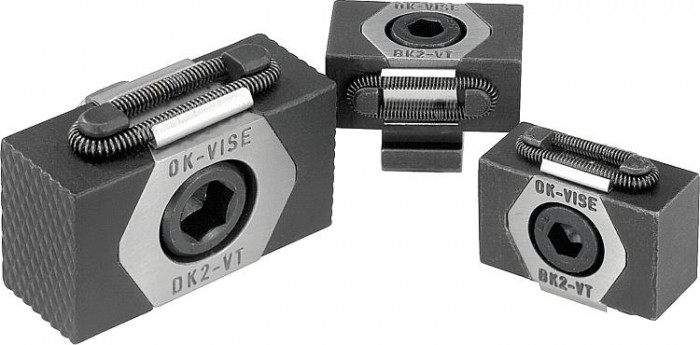

Klinové upínače s prídavkom na obrábanie

Popis produktu

Kód:	04526
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Klinové upínače s prídavkom na obrábanie | 04526
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 04526 Klínové upínače s přídavkem na obrábění

Varianty
Technické parametre

Detail zavřít

Zruš filter

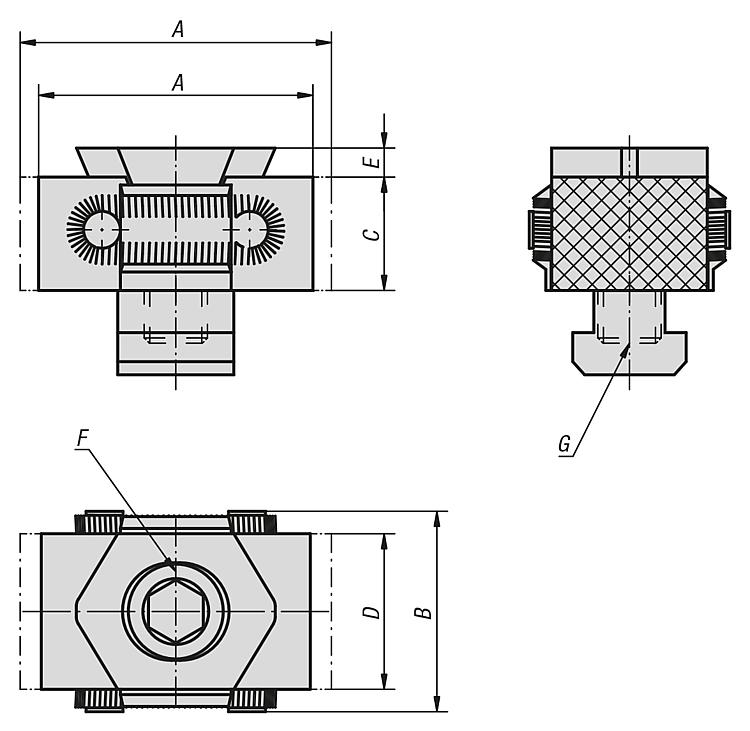

Objednávací kód	Základná cena bez DPH	Objednať	A min.	A max.	B	C	D	E	F Valcová skrutka DIN 912	G	Upínacia sila (kN)	Uťahovací moment Nm	CAD
04526-08	67,78 €		33	37	29mm	15	21	2,5mm	M8×25	pro závitový otvor	15	25	CAD
04526-12	96,40 €		52	59	41mm	22	30	4mm	M12×40	pro závitový otvor	30	85	CAD
04526-16	128,34 €		67	76	56mm	29	42	5mm	M16×60	pro závitový otvor	50	210	CAD
04526-0810	138,05 €		33	37	29mm	15	21	2,5mm	M8×25	pro drážku T 10	15	25	CAD
04526-1214	208,48 €		52	59	41mm	22	30	4mm	M12×30	pro drážku T 14	30	85	CAD
04526-1618	281,74 €		67	76	56mm	29	42	5mm	M16×50	pro drážku T 18	50	210	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Blohm, Brauer mhamrlova@marek.eu 541 420 822

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Blohm, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Základní těleso nástrojová ocel. Upínací segmenty nástrojová ocel (30 HRC).
Na vyžádání	Upínací segmenty s vypracovaným tvarem nebo jinou tvrdostí.

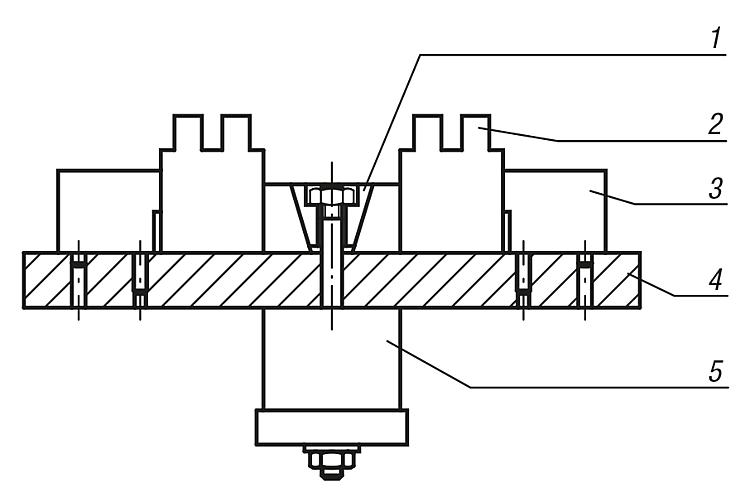

Odkaz na výkres	Klínový upínač 2) Obrobek 3) Přidržovač 4) Základová deska 5) Hydraulický/pneumatický válec
Provedení	Základní těleso, kalené. Upínací segmenty, brynýrované. Klínové plochy, broušené.
Upozornění	Zvláštnost klínového upínače spočívá v přídavku na opracování o velikosti 3 mm na upínací čelist u provedení 04526–08 a 5 mm u provedení 04526–12 a 04526–16. Délkový přídavek umožňuje, aby geometrie obrobku mohla být upravena do vhodných tvarů (viz obr.). Upínací čelisti v provedení 04526–08 a 04526–0810 nejsou rýhované. Dráha posuvu u objednacího čísla: 04526–08 = ± 0,5 mm 04526–12 = ± 1,0 mm 04526–16 = ± 1,5 mm
