Prítlačný upínač

Popis produktu

Kód:	04520
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Prítlačný upínač | 04520
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 04520 Přítlačný upínač

Varianty
Technické parametre

Detail zavřít

Zruš filter

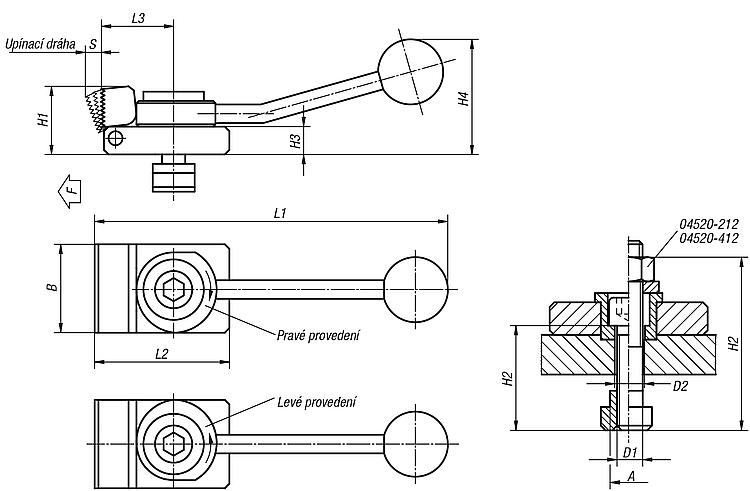

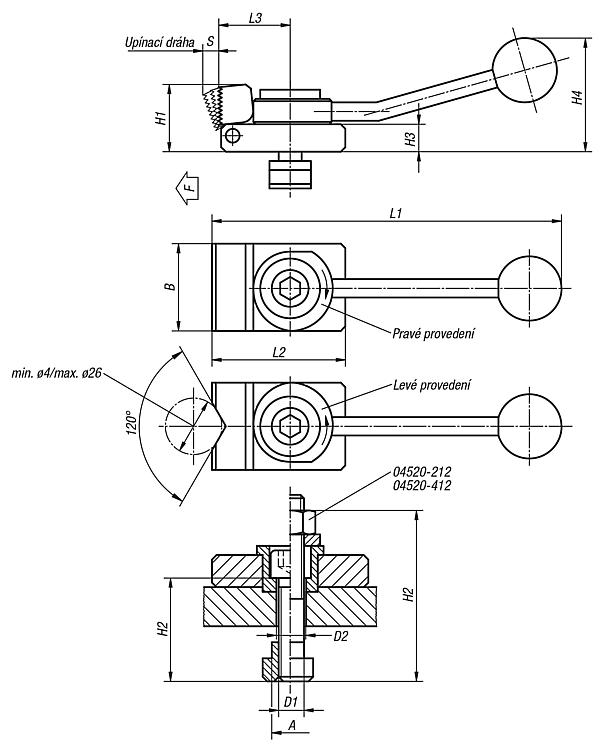

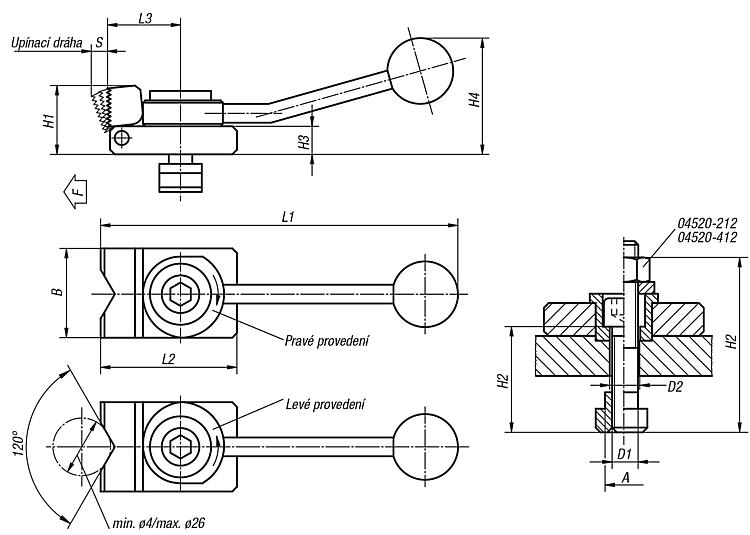

Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Verzia 1	Rozmer drážky A	D1‎	D2	L1	L2	L3	B	H1	H2	H3	H4	S	F max. kN
04520-110X1	159,10 €	192,51 €		CAD	levé	upínací čelisti rovné	10	M8	8,4	132	50	32	32	20	30	8	40	3	3,5
04520-110X2	159,10 €	192,51 €		CAD	levé	upínací čelisti prizma	10	M8	8,4	132	50	32	32	20	30	8	40	3	3,5
04520-112X1	159,10 €	192,51 €		CAD	levé	upínací čelisti rovné	12	M8	8,4	132	50	32	32	20	30	8	40	3	3,5
04520-112X2	159,59 €	193,10 €		CAD	levé	upínací čelisti prizma	12	M8	8,4	132	50	32	32	20	30	8	40	3	3,5
04520-114X1	159,87 €	193,44 €		CAD	levé	upínací čelisti rovné	14	M8	8,4	132	50	32	32	20	30	8	40	3	3,5
04520-114X2	159,87 €	193,44 €		CAD	levé	upínací čelisti prizma	14	M8	8,4	132	50	32	32	20	30	8	40	3	3,5
04520-212X1	190,52 €	230,53 €		CAD	levé	upínací čelisti rovné	12	M12	12,5	190	72	40	48	38	60	16	62	4	7
04520-212X2	190,52 €	230,53 €		CAD	levé	upínací čelisti prizma	12	M12	12,5	190	72	40	48	38	60	16	62	4	7
04520-214X1	185,94 €	224,99 €		CAD	levé	upínací čelisti rovné	14	M12	12,5	190	72	40	48	38	40	16	62	4	7
04520-214X2	185,94 €	224,99 €		CAD	levé	upínací čelisti prizma	14	M12	12,5	190	72	40	48	38	40	16	62	4	7
04520-216X1	181,65 €	219,80 €		CAD	levé	upínací čelisti rovné	16	M12	12,5	190	72	40	48	38	40	16	62	4	7
04520-216X2	181,65 €	219,80 €		CAD	levé	upínací čelisti prizma	16	M12	12,5	190	72	40	48	38	40	16	62	4	7
04520-218X1	187,60 €	227,00 €		CAD	levé	upínací čelisti rovné	18	M12	12,5	190	72	40	48	38	40	16	62	4	7
04520-218X2	187,60 €	227,00 €		CAD	levé	upínací čelisti prizma	18	M12	12,5	190	72	40	48	38	40	16	62	4	7
04520-310X1	159,10 €	192,51 €		CAD	pravé	upínací čelisti rovné	10	M8	8,4	132	50	32	32	20	30	8	40	3	3,5
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Verzia 1	Rozmer drážky A	D1‎	D2	L1	L2	L3	B	H1	H2	H3	H4	S	F max. kN
04520-310X2	159,10 €	192,51 €		CAD	pravé	upínací čelisti prizma	10	M8	8,4	132	50	32	32	20	30	8	40	3	3,5
04520-312X1	159,59 €	193,10 €		CAD	pravé	upínací čelisti rovné	12	M8	8,4	132	50	32	32	20	30	8	40	3	3,5
04520-312X2	159,59 €	193,10 €		CAD	pravé	upínací čelisti prizma	12	M8	8,4	132	50	32	32	20	30	8	40	3	3,5
04520-314X1	159,87 €	193,44 €		CAD	pravé	upínací čelisti rovné	14	M8	8,4	132	50	32	32	20	30	8	40	3	3,5
04520-314X2	159,87 €	193,44 €		CAD	pravé	upínací čelisti prizma	14	M8	8,4	132	50	32	32	20	30	8	40	3	3,5
04520-412X1	190,52 €	230,53 €		CAD	pravé	upínací čelisti rovné	12	M12	12,5	190	72	40	48	38	60	16	62	4	7
04520-412X2	190,52 €	230,53 €		CAD	pravé	upínací čelisti prizma	12	M12	12,5	190	72	40	48	38	60	16	62	4	7
04520-414X1	185,94 €	224,99 €		CAD	pravé	upínací čelisti rovné	14	M12	12,5	190	72	40	48	38	40	16	62	4	7
04520-414X2	185,94 €	224,99 €		CAD	pravé	upínací čelisti prizma	14	M12	12,5	190	72	40	48	38	40	16	62	4	7
04520-416X1	181,65 €	219,80 €		CAD	pravé	upínací čelisti rovné	16	M12	12,5	190	72	40	48	38	40	16	62	4	7
04520-416X2	181,65 €	219,80 €		CAD	pravé	upínací čelisti prizma	16	M12	12,5	190	72	40	48	38	40	16	62	4	7
04520-418X1	187,60 €	227,00 €		CAD	pravé	upínací čelisti rovné	18	M12	12,5	190	72	40	48	38	40	16	62	4	7
04520-418X2	187,60 €	227,00 €		CAD	pravé	upínací čelisti prizma	18	M12	12,5	190	72	40	48	38	40	16	62	4	7
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Ocel.
Provedení	Cementováno a brynýrováno.

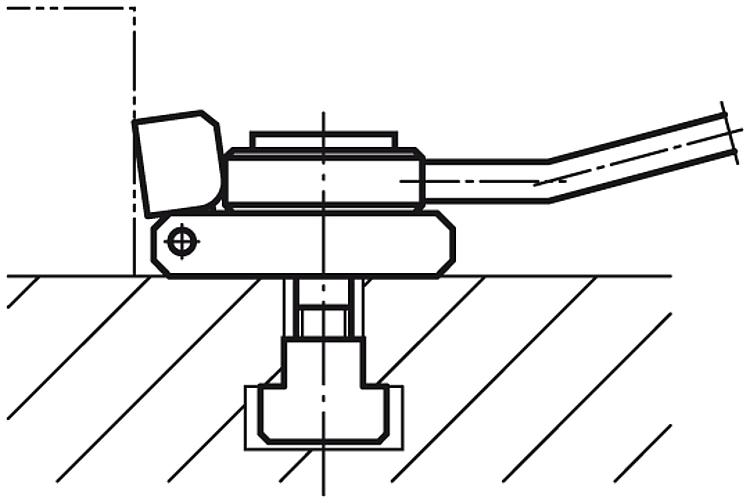

Upozornění	Přitahovací upínač je rychloupínací prvek, s nímž se obrobky přitlačují pomocí výklopných čelistí přes spirálová excentr současně k pevným dorazům a na podložku. Díky své ploché konstrukci umožňuje celoplošné opracování obrobků, aniž by bylo nutné upínač přemísťovat. Upínací čelist se při uvolnění vrátí do původní polohy silou pružiny. Pomocí opěrné lišty 04512 lze přitahovací upínače uvést do požadované polohy i příčně k T-drážce.
