Prítlačný upínač

Popis produktu

Kód:	04516
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Prítlačný upínač | 04516
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 04516 Přítlačný upínač

Varianty
Technické parametre

Detail zavřít

Zruš filter

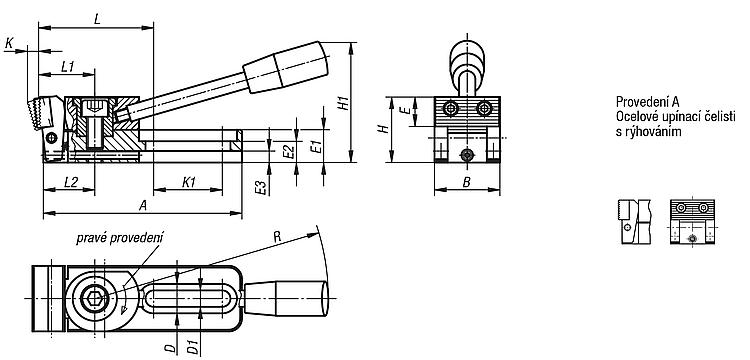

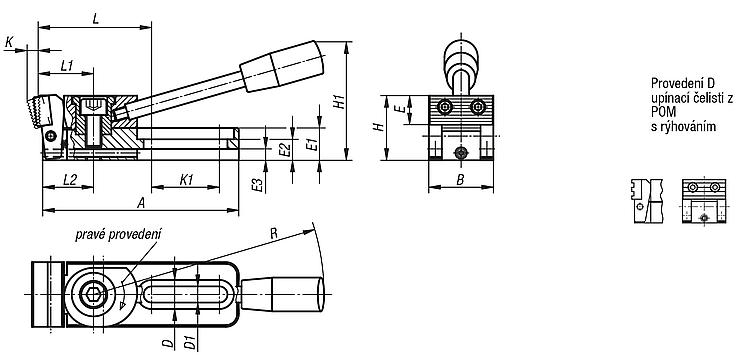

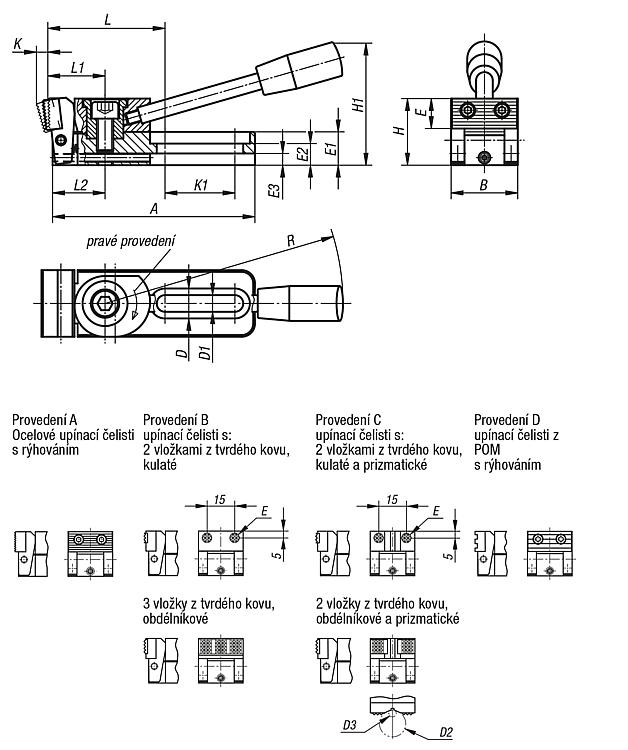

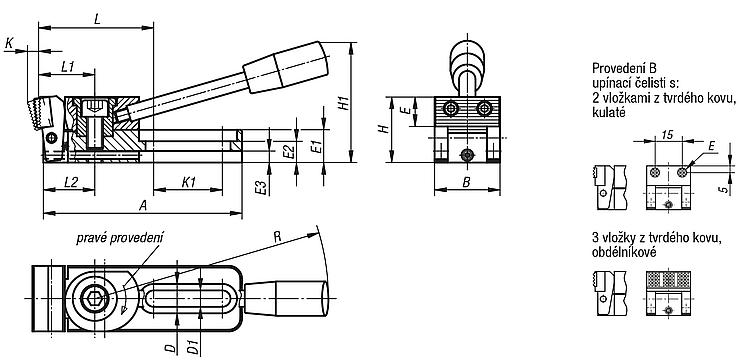

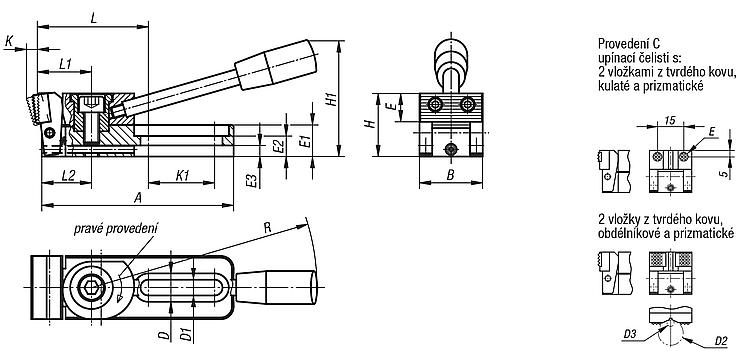

Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	A	B	D	d1	D2 max.	E	D3 min.	E1	E2	E3	H	H1	K	K1	L	L1	L2	R	Upínacia sila (kN)
04516-006005	155,10 €	187,67 €		CAD	vpravo	78mm	25mm	12	6,2mm		11mm		12	8	4	25mm	45mm	4	26	46,5	22	20	110	3,8
04516-006010	155,29 €	187,90 €		CAD	vpravo	78mm	25mm	12	6,2mm				12	8	4	24mm	45mm	3,5	26	46,5	22	20	110	3,8
04516-006015	160,55 €	194,27 €		CAD	vpravo	78mm	25mm	12	6,2mm	9,5		2,5	12	8	4	24mm	45mm	3,5	26	46,5	22	20	110	3,8
04516-006020	155,29 €	187,90 €		CAD	pravé	78mm	25mm	12	6,2mm		11mm		12	8	4	25mm	45mm	4	26	46,5	22	20	110	3,8
04516-006025	155,10 €	187,67 €		CAD	vlevo	78mm	25mm	12	6,2mm		11mm		12	8	4	25mm	45mm	4	26	46,5	22	20	110	3,8
04516-006030	155,29 €	187,90 €		CAD	vlevo	78mm	25mm	12	6,2mm				12	8	4	24mm	45mm	3,5	26	46,5	22	20	110	3,8
04516-006035	160,31 €	193,98 €		CAD	vlevo	78mm	25mm	12	6,2mm	9,5		2,5	12	8	4	24mm	45mm	3,5	26	46,5	22	20	110	3,8
04516-006040	158,17 €	191,39 €		CAD	levé	78mm	25mm	12	6,2mm		11mm		12	8	4	25mm	45mm	4	26	46,5	22	20	110	3,8
04516-010005	221,87 €	268,46 €		CAD	vpravo	121,5mm	40mm	18	10,2mm		18mm		20	13	7	40mm	74mm	6	42	71	35	31,5	143	7,2
04516-010010	254,29 €	307,69 €		CAD	vpravo	121,5mm	40mm	18	10,2mm		12,7mm		20	13	7	39mm	74mm	5,5	42	73	35	31,5	143	7,2
04516-010015	252,50 €	305,53 €		CAD	vpravo	121,5mm	40mm	18	10,2mm	27	12,7mm	4,5	20	13	7	39mm	74mm	5,5	42	73	35	31,5	143	7,2
04516-010020	223,64 €	270,60 €		CAD	pravé	121,5mm	40mm	18	10,2mm		18mm		20	13	7	40mm	74mm	6	42	70,5	35	31,5	143	7,2
04516-010025	221,87 €	268,46 €		CAD	vlevo	121,5mm	40mm	18	10,2mm		18mm		20	13	7	40mm	74mm	6	42	71	35	31,5	143	7,2
04516-010030	254,29 €	307,69 €		CAD	vlevo	121,5mm	40mm	18	10,2mm		12,7mm		20	13	7	39mm	74mm	5,5	42	73	35	31,5	143	7,2
04516-010035	252,50 €	305,53 €		CAD	vlevo	121,5mm	40mm	18	10,2mm	27	12,7mm	4,5	20	13	7	39mm	74mm	5,5	42	73	35	31,5	143	7,2
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	A	B	D	d1	D2 max.	E	D3 min.	E1	E2	E3	H	H1	K	K1	L	L1	L2	R	Upínacia sila (kN)
04516-010040	223,64 €	270,60 €		CAD	levé	121,5mm	40mm	18	10,2mm		18mm		20	13	7	40mm	74mm	6	42	70,5	35	31,5	143	7,2
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Ocel.
Provedení	Cementováno a brynýrováno.

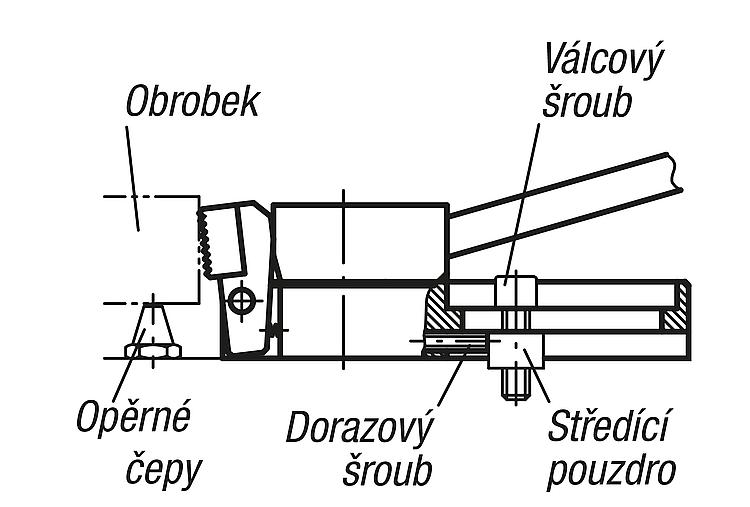

Upozornění	Přítlačný upínač je rychloupínací prvek, pomocí něhož jsou obrobky přitlačeny výklopnými čelistmi pomocí spirálového excentru současně k pevným dorazům i k podložce. Přítlačný upínač lze pomocí dorazového šroubu a středícího pouzdra (viz obrázek) polohovat a upínat na modulární rastrové desky. Provedení 04516–006010, 04516–006015, 04516–006030 a 04516–006035 mají 2 oválné vložky z tvrzeného kovu.
Upínací síla	04516–006… = 3800 N 04516–010… = 7200 N
