Excentrické páky nastaviteľné, nerezové s vonkajším závitom, tlačná podložka nerezová oceľ

Popis tovaru

Kód:	04233
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Excentrické páky nastaviteľné, nerezové s vonkajším závitom, tlačná podložka nerezová oceľ | 04233
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 04233 Excentrické páky nastavitelné, nerezové s vnějším závitem, tlačná podložka nerezová ocel

Varianty
Technické parametre

Material	Ovládací páka z nerezové oceli 1.4308. Tlačná podložka z nerezové oceli 1.4034 kalená. Osový čep, závitový šroub z nerezové oceli 1.4305.

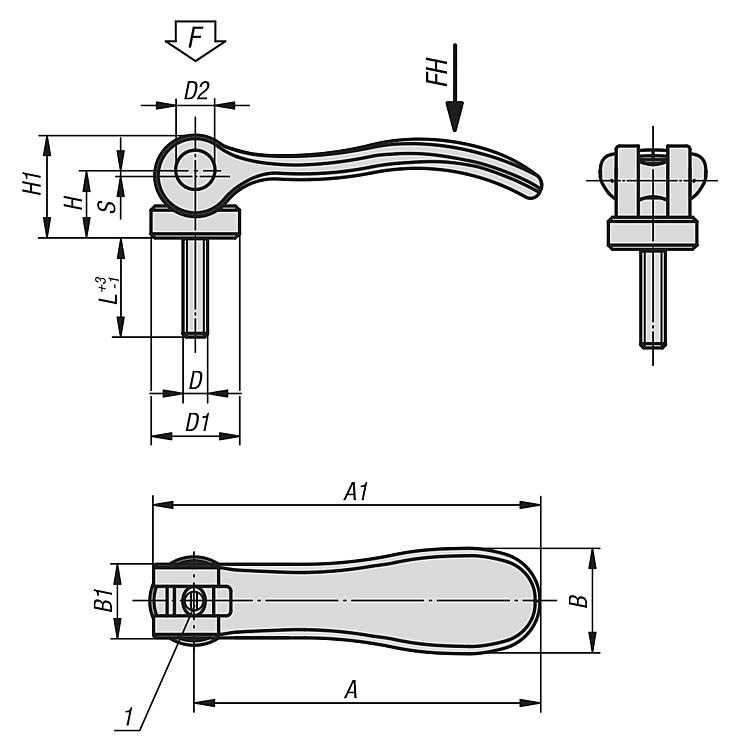

Odkaz na výkres	Kolík pro přesné nastavení upínací páky
Provedení:	Ovládací páka elektrolyticky leštěná nebo pískovaná. Tlačná podložka, osový čep a závrtný šroub bez povrchové úpravy.
Upozornění	Excentrické nastavitelné páky nastavitelné se používají tehdy, když je upínací páku umístit vůči ose upínání jen do určité polohy (kolizní průměr). Přesná poloha upínací páky se nastavuje šroubovákem pomocí jemného závitu závitového kolíku. Upínací plocha tlačné podložky je při expedici lehce potřená tukem. Mazací tuk je FDA konformní a proto vhodný pro potravinářský a farmaceutický průmysl.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	.step
04233-0541004X15	21,55 €		elektrolyticky leštěno	M4	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	15	1	2,5	100	.step
04233-0541004X20	21,55 €		elektrolyticky leštěno	M4	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	20	1	2,5	100	.step
04233-0541004X30	21,55 €		elektrolyticky leštěno	M4	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	30	1	2,5	100	.step
04233-0541005X20	21,55 €		elektrolyticky leštěno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	20	1	2,5	100	.step
04233-0541005X30	21,55 €		elektrolyticky leštěno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	30	1	2,5	100	.step
04233-0541005X40	22,33 €		elektrolyticky leštěno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	40	1	2,5	100	.step
04233-0541005X50	22,33 €		elektrolyticky leštěno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	50	1	2,5	100	.step
04233-0541304X15	19,39 €		pískováno	M4	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	15	1	2,5	100	.step
04233-0541304X20	19,39 €		pískováno	M4	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	20	1	2,5	100	.step
04233-0541304X30	19,39 €		pískováno	M4	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	30	1	2,5	100	.step
04233-0541305X20	19,39 €		pískováno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	20	1	2,5	100	.step
04233-0541305X30	19,39 €		pískováno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	30	1	2,5	100	.step
04233-0541305X40	20,09 €		pískováno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	40	1	2,5	100	.step
04233-0541305X50	20,09 €		pískováno	M5	15,4mm	8mm	18mm	13	11,4mm	17,2mm	52,3mm	59,1mm	50	1	2,5	100	.step
04233-1541005X20	25,31 €		elektrolyticky leštěno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	20	1,2	4	120	.step
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	.step
04233-1541005X30	25,31 €		elektrolyticky leštěno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	30	1,2	4	120	.step
04233-1541005X40	26,25 €		elektrolyticky leštěno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	40	1,2	4	120	.step
04233-1541005X50	26,25 €		elektrolyticky leštěno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	50	1,2	4	120	.step
04233-1541006X20	25,31 €		elektrolyticky leštěno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	20	1,2	4	120	.step
04233-1541006X30	25,31 €		elektrolyticky leštěno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	30	1,2	4	120	.step
04233-1541006X40	26,25 €		elektrolyticky leštěno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	40	1,2	4	120	.step
04233-1541006X50	26,25 €		elektrolyticky leštěno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	50	1,2	4	120	.step
04233-1541305X20	22,80 €		pískováno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	20	1,2	4	120	.step
04233-1541305X30	22,80 €		pískováno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	30	1,2	4	120	.step
04233-1541305X40	23,66 €		pískováno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	40	1,2	4	120	.step
04233-1541305X50	23,66 €		pískováno	M5	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	50	1,2	4	120	.step
04233-1541306X20	22,80 €		pískováno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	20	1,2	4	120	.step
04233-1541306X30	22,80 €		pískováno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	30	1,2	4	120	.step
04233-1541306X40	23,66 €		pískováno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	40	1,2	4	120	.step
04233-1541306X50	23,66 €		pískováno	M6	18mm	9mm	21,5mm	15	14,7mm	22mm	70,4mm	79,2mm	50	1,2	4	120	.step
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	.step
04233-2541008X25	34,39 €		elektrolyticky leštěno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	25	1,5	8	350	.step
04233-2541008X30	34,39 €		elektrolyticky leštěno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	30	1,5	8	350	.step
04233-2541008X40	35,43 €		elektrolyticky leštěno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	40	1,5	8	350	.step
04233-2541008X50	35,43 €		elektrolyticky leštěno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	50	1,5	8	350	.step
04233-2541010X25	34,39 €		elektrolyticky leštěno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	25	1,5	8	350	.step
04233-2541010X30	34,39 €		elektrolyticky leštěno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	30	1,5	8	350	.step
04233-2541010X40	35,43 €		elektrolyticky leštěno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	40	1,5	8	350	.step
04233-2541010X50	35,43 €		elektrolyticky leštěno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	50	1,5	8	350	.step
04233-2541308X25	30,95 €		pískováno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	25	1,5	8	350	.step
04233-2541308X30	30,95 €		pískováno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	30	1,5	8	350	.step
04233-2541308X40	31,85 €		pískováno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	40	1,5	8	350	.step
04233-2541308X50	31,85 €		pískováno	M8	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	50	1,5	8	350	.step
04233-2541310X25	30,95 €		pískováno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	25	1,5	8	350	.step
04233-2541310X30	30,95 €		pískováno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	30	1,5	8	350	.step
04233-2541310X40	31,85 €		pískováno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	40	1,5	8	350	.step
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	D	d1	d2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	.step
04233-2541310X50	31,85 €		pískováno	M10	27mm	11mm	33,3mm	24	18,3mm	28,8mm	96mm	108mm	50	1,5	8	350	.step
04233-9541003X10	20,28 €		elektrolyticky leštěno	M3	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	10	1	1,5	90	.step
04233-9541003X15	20,28 €		elektrolyticky leštěno	M3	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	15	1	1,5	90	.step
04233-9541003X30	20,28 €		elektrolyticky leštěno	M3	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	30	1	1,5	90	.step
04233-9541004X10	20,28 €		elektrolyticky leštěno	M4	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	10	1	1,5	90	.step
04233-9541004X15	20,28 €		elektrolyticky leštěno	M4	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	15	1	1,5	90	.step
04233-9541004X30	20,28 €		elektrolyticky leštěno	M4	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	30	1	1,5	90	.step
04233-9541303X10	18,24 €		pískováno	M3	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	10	1	1,5	90	.step
04233-9541303X15	18,24 €		pískováno	M3	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	15	1	1,5	90	.step
04233-9541303X30	18,24 €		pískováno	M3	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	30	1	1,5	90	.step
04233-9541304X10	18,24 €		pískováno	M4	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	10	1	1,5	90	.step
04233-9541304X15	18,24 €		pískováno	M4	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	15	1	1,5	90	.step
04233-9541304X30	18,24 €		pískováno	M4	12mm	6mm	14,4mm	11,5	9mm	13,5mm	36,2mm	41,7mm	30	1	1,5	90	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
