Závitové vložky, zosílené vnútorný závit s poistkou

Popis tovaru

Kód:	07664
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Závitové vložky, zosílené vnútorný závit s poistkou | 07664
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 07664 Závitové vložky, zesílené vnitřní závit s pojistkou

Montážní návod pro závitové vložky

Varianty
Technické parametre

Material	Nerezová ocel.

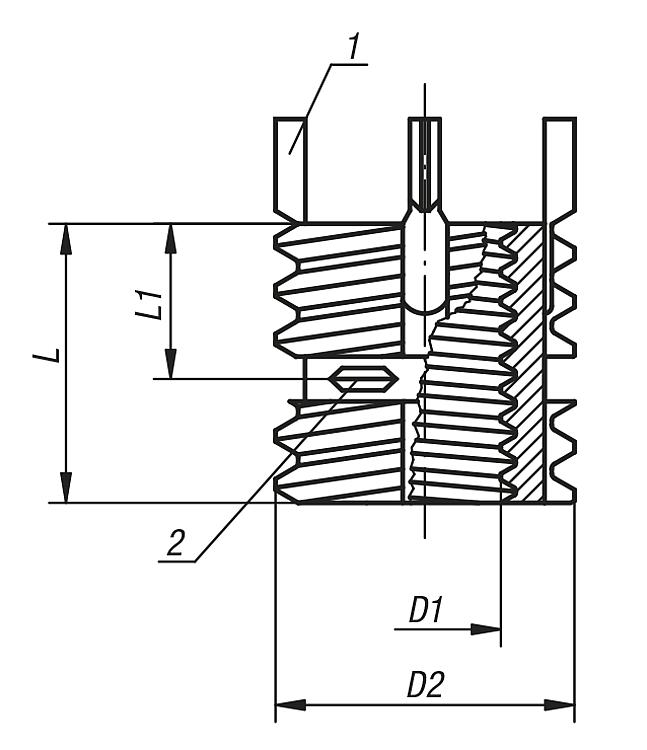

Odkaz na výkres	Aretační klín 2) Samojistící část vnitřního závitu
Provedení:	Pasivováno.
Přednosti	Lehká a rychlá montáž. - Vložka je fixována čtyřmi klíny, čímž je zabráněno jejímu protočení. - Kromě toho instalace nevyžaduje jiné zvláštní příslušenství pro montáž.
Upozornění	Závitové vložky umožňují opakované použití resp. opravu poškozených, vytrhnutých a zadřených otvorů se závitem. To umožňuje navrácení kvality poškozené části výrobku. Závitové vložky je možné použít pro různé materiály, také do lehkých kovů i odlitků. U vložek s vnitřním závitem větším než M6 jsou součástí dodávky čtyři aretační klíny. Přípustné odchylky od normy: Pro uvedené závity platí následující hodnoty – 6H pro vnitřní závit a 6g pro vnější závit. Ostatní hodnoty ±0,25 mm. Technické pokyny viz návod k závitovým vložkám.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	CAD	D1 Vnitřní závit	D2 Vnější závit	L1 Délka	L Délka	Montáž Ø vrtáku	Montáž Ø zápuště +0,25	Montáž závitový	Montáž minimální hloubka závitu	Demontáž Ø vrtáku	Demontáž Hloubka vývrtu	Objednací číslo montážní nářadí
07664-104	9,90 €		CAD	M4	M8	4	8	6,9	8,3	M8	9,5	5,5	4	07661–804
07664-105	8,86 €		CAD	M5	M10×1,25	5	10	8,8	10,3	M10×1,25	12,5	7,5	4,8	07661–805
07664-106	9,09 €		CAD	M6	M12×1,25	6	12	10,8	12,3	M12×1,25	14,5	9,5	4,8	07661–806
07664-108	9,72 €		CAD	M8	M14×1,5	7	14	12,8	14,3	M14×1,5	16,5	11,5	4,8	07661–808
07664-110	10,58 €		CAD	M10	M16×1,5	8	16	14,8	16,3	M16×1,5	18,5	13,5	4,8	07661–810
07664-112	13,45 €		CAD	M12	M18×1,5	9	18	16,8	18,3	M18×1,5	20,5	15,5	4,8	07661–812
07664-114	17,31 €		CAD	M14	M20×1,5	10	20	18,8	20,3	M20×1,5	22,5	17,5	4,8	07661–814
07664-116	20,20 €		CAD	M16	M22×1,5	11	22	20,7	22,3	M22×1,5	24,5	17,8	6,4	07661–816
07664-116X15	20,20 €		CAD	M16×1,5	M22×1,5	11	22	20,7	22,3	M22×1,5	24,5	17,8	6,4	07661–816
07664-118X15	28,13 €		CAD	M18×1,5	M24×1,5	12	24	22,5	24,3	M24×1,5	26,5	19,8	6,4	07661–818
07664-120	33,73 €		CAD	M20	M30×2	15	30	28	30,3	M30×2	34,5	25,8	6,4	07661–820
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
