Západkové uzávery, kompresné

Popis produktu

Kód:	05574
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Západkové uzávery, kompresné | 05574
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 05574 Západkové uzávěry, kompresní

Varianty
Technické parametre

Materiál	Pouzdro, ovládání a matice ze zinkového tlakového odlitku. Ploché těsnění CR. Západka z oceli.
Funkce	Otáčením ovládání doprava se západka otočí o 90° do uzavírací polohy. Dalším otočením o 90° se západka přitáhne v axiálním směru, čím dojde ke zvýšení přítlaku. Dráha přitažení činí 6 mm. Se značkou na pouzdře pro polohu „zamknuto“.

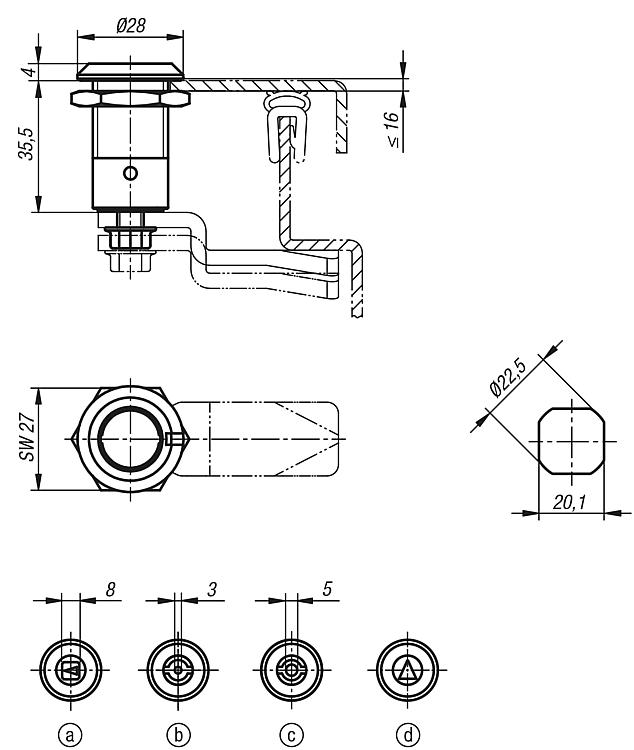

Odkaz na výkres	Ovládání: a) čtyřhran 8 mm b) motýlek 3 mm c) motýlek 5 mm d) trojhran 8 mm
Provedení	Pouzdro a ovládání pochromované, Matice a západka pozinkované.
Příslušenství	Nástrčkový klíč 05586
Upozornění	Kompresní otočné západkové uzávěry se používají převážně u dveří a pouzder, které vyžadují vyšší přítlačný tlak těsnění. Lze použít vpravo nebo vlevo. Zavírání se přitom uskutečňuje vždy ve směru hodinových ručiček. Otočný západkový uzávěr lze zabudovat v předběžně smontovaném stavu. Odolné proti vibracím díky zaskočení v koncových polohách „zamčeno“ silou pružiny. Zkoušeno podle DIN EN 60068–2–64 (chvění) a DIN RN 60068–2–27 (šok), zkušební norma 61373. Otřesuvzdornost podle požadavků drážních aplikací kategorie 1, třída B (= nejvyšší požadavek). Chráněno proti vodě a prachu podle IP65. Západka v požadovaném provedení je nutné objednat zvlášť. Každou západku lze kombinovat s každým pouzdrem.

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Ovládač	Jazýček	CAD
05574-18351	15,03 €		čtyřhran 8 mm	Objednává se zvlášť	CAD
05574-43351	15,03 €		motýlek 3 mm	Objednává se zvlášť	CAD
05574-45351	15,03 €		motýlek 5 mm	Objednává se zvlášť	CAD
05574-88351	15,03 €		trojhran 8 mm	Objednává se zvlášť	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

Súvisiace produkty

Jazýčky pre západkové uzávery bez dorazuJazýčky pre západkové uzávery bez dorazu

Západkové uzávery – Jazýčky pre západkové uzávery bez dorazu

05570

Detail

Nástrčkové kľúče, pre západkové uzáveryNástrčkové kľúče, pre západkové uzávery

05586

Detail
