Otočné upínače pneumatické

Novinka

Popis tovaru

Kód:	05610
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Otočné upínače pneumatické | 05610
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

05610-schwenkspanner-schwarz-1280x720.mp4

05610-schwenkspanner-schwarz-1280×720.mp4

Materiál	Základní těleso, hliník. Dvojčinná pístnice, nerezová ocel.
Provedení	Základní těleso, černé, eloxované.

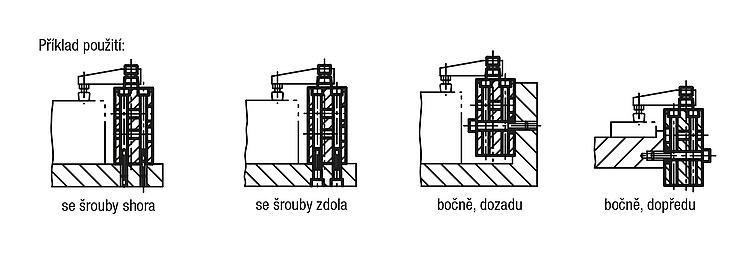

Upozornění	Výklopné upínače nacházejí uplatnění tam, kde postačí malé upínací síly nebo tehdy, musí-li upínací bod zůstat volný pro vložení a vyjmutí obrobku. Blokový tvar tělesa poskytuje univerzální možnosti upnutí. Magnetický píst je připraven na elektrické snímání koncové polohy. Včetně šroubu a pružné podložky k upevnění upínacích ramen, které lze dodat jako příslušenství. Výklopný upínač nesmí být při vyklápění ničím omezován. F1 = při 6 barech max. provozního tlaku.
Na vyžádání	Bezdotykový spínač.
Příslušenství	upínací rameno 05620 adaptér 05625

Detail zavřít

Zruš filter

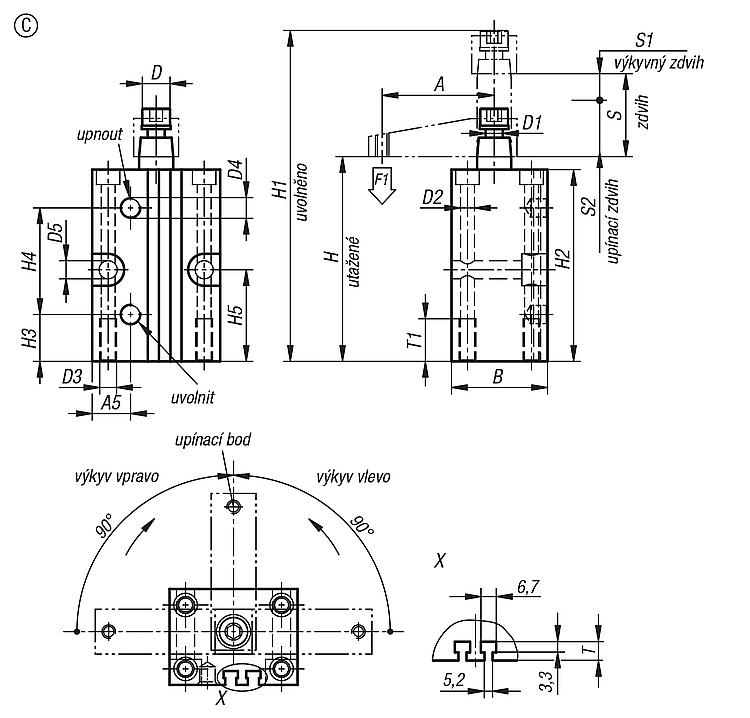

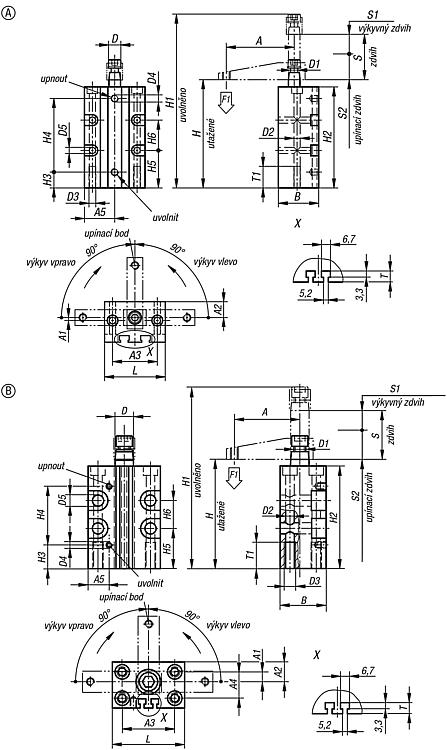

Objednací kód	Základná cena bez DPH	Objednat	Provedení 2	Provedení	Velikost	A	A1	A2	A3	A4	A5	B	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	H5	H6	Zdvih S	L	S1	S2	T	T1	F1 kN	Příslušenství	3D
05610-1121	290,53 €		výkyv vpravo	A	12	35	0	10	31		20	24	8	M5	4,3	M5	M5	4,3	76	105	70	11	51	26	21	16	40	7	9	5	15	0,03	05620–12, 05625–1216	3D
05610-1161	298,74 €		výkyv vpravo	A	16	41	–2	11	31		21	28	8	M5	4,3	M5	M5	4,3	76	105	70	11	51	26	21	16	42	7	9	4,5	15	0,06	05620–16, 05625–1216	3D
05610-2121	290,53 €		výkyv vlevo	A	12	35	0	10	31		20	24	8	M5	4,3	M5	M5	4,3	76	105	70	11	51	26	21	16	40	7	9	5	15	0,03	05620–12, 05625–1216	3D
05610-2161	298,74 €		výkyv vlevo	A	16	41	–2	11	31		21	28	8	M5	4,3	M5	M5	4,3	76	105	70	11	51	26	21	16	42	7	9	4,5	15	0,06	05620–16, 05625–1216	3D
05610-1201	302,25 €		výkyv vpravo	B	20	48	8	13	36	20	11,5	30	12	M8	5,5	M6	M5	5,5	80	125	74	17	44,5	24	22	27	46	12	15	4,5	20	0,08	05620–20, 05625–2000	3D
05610-2201	302,25 €		výkyv vlevo	B	20	48	8	13	36	20	11,5	30	12	M8	5,5	M6	M5	5,5	80	125	74	17	44,5	24	22	27	46	12	15	4,5	20	0,08	05620–20, 05625–2000	3D
05610-1251	302,25 €		výkyv vpravo	C	25	50	7,5	15	40	20	17	35	14	M8	6,5	M8	M5	8,5	83	125	78	17	44,5	32		27	55	15	12	5	20	0,17	05620–25, 05625–2500	3D
05610-1321	313,96 €		výkyv vpravo	C	32	60	12,5	20	45	30	18	45	16	M8	6,5	M8	G1/8	8,5	96	145	90	22	50	43		30	60	16	14	6,5	20	0,27	05620–32, 05625–3240	3D
05610-1401	325,69 €		výkyv vpravo	C	40	70	15,5	24,5	52	37	22	55	16	M8	8,5	M10	G1/8	8,5	96	145	90	20	52	40		31	70	16	15	8	25	0,45	05620–40, 05625–3240	3D
05610-1501	390,89 €		výkyv vpravo	C	50	80	21,5	31	66	46	25	65	20	M10	8,5	M10	G1/8	10,5	106	162	100	25	53,5	45		30	85	15	15	6,5	30	0,7	05620–50, 05625–5063	3D
05610-1631	437,34 €		výkyv vpravo	C	63	90	27,5	37,5	80	60	30	80	20	M10	10,5	M12	G1/8	10,5	106	162	100	28	53,5	36		30	100	15	15	8,5	30	1,1	05620–63, 05625–5063	3D
05610-2251	302,25 €		výkyv vlevo	C	25	50	7,5	15	40	20	17	35	14	M8	6,5	M8	M5	8,5	83	125	78	17	44,5	32		27	55	15	12	5	20	0,17	05620–25, 05625–2500	3D
05610-2321	313,96 €		výkyv vlevo	C	32	60	12,5	20	45	30	18	45	16	M8	6,5	M8	G1/8	8,5	96	145	90	22	50	43		30	60	16	14	6,5	20	0,27	05620–32, 05625–3240	3D
05610-2401	325,69 €		výkyv vlevo	C	40	70	15,5	24,5	52	37	22	55	16	M8	8,5	M10	G1/8	8,5	96	145	90	20	52	40		31	70	16	15	8	25	0,45	05620–40, 05625–3240	3D
05610-2501	390,89 €		výkyv vlevo	C	50	80	21,5	31	66	46	25	65	15	M10	8,5	M10	G1/8	10,5	106	162	100	25	53,5	45		30	85	15	15	6,5	30	0,7	05620–50, 05625–5063	3D
Objednací kód	Základná cena bez DPH	Objednat	Provedení 2	Provedení	Velikost	A	A1	A2	A3	A4	A5	B	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	H5	H6	Zdvih S	L	S1	S2	T	T1	F1 kN	Příslušenství	3D
05610-2631	437,34 €		výkyv vlevo	C	63	90	27,5	37,5	80	60	30	80	15	M10	10,5	M12	G1//8	10,5	106	162	100	28	53,5	36		30	100	15	15	8,5	30	1,1	05620–63, 05625–5063	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
