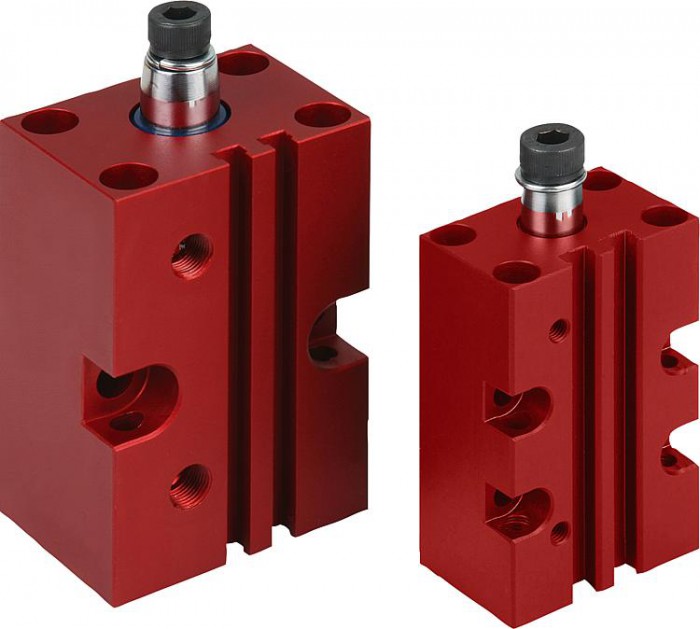

Otočné upínače pneumatické

Popis produktu

Kód:	05610
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Otočné upínače pneumatické | 05610
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Přehrát video

Datový list 05610 Otočné upínače pneumatické

Materiál	Základní těleso, hliník. Dvojčinná pístnice, nerezová ocel.
Na vyžádání	Bezdotykový spínač.
Provedení	Základní červeně eloxováno. Dvojčinná pístnice leštěná.
Příslušenství	upínací rameno 05620 - adaptér 05625
Upozornění	Výklopné upínače nacházejí uplatnění tam, kde postačí malé upínací síly nebo tehdy, musí-li upínací bod zůstat volný pro vložení a vyjmutí obrobku. Blokový tvar tělesa poskytuje univerzální možnosti upnutí. Magnetický píst je připraven na elektrické snímání koncové polohy. Včetně šroubu a pružné podložky k upevnění upínacích ramen, které lze dodat jako příslušenství. Výklopný upínač nesmí být při vyklápění ničím omezován. F1 = při 6 barech max. provozního tlaku.

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Veľkosť	A	A1	A2	A3	A4	A5	B	D	D1‎	D2	D3	D4	D5	H	H1	H2	H3	H4	H5	H6	L	T	T1	Zdvih S	S1	S2	F1 (kN)
05610-112	347,45 €	420,41 €		.step	výkyv vpravo	12	35	0	10	31	–	20	24	8	M5	4,3	M5	M5	4,3	75	104	70	11	51	26	21	40	5	15	16	7	9	0,03
05610-116	358,31 €	433,56 €		.step	výkyv vpravo	16	41	–2	11	31	–	21	28	8	M5	4,3	M5	M5	4,3	75	104	70	11	51	26	21	42	4,5	15	16	7	9	0,6
05610-120	443,24 €	536,32 €		.step	výkyv vpravo	20	48	8	13	36	20	11,5	30	12	M8	5,5	M6	M5	5,5	79	124	74	17	44,5	24	22	46	4,5	20	27	12	15	0,08
05610-125	548,48 €	663,66 €		.step	výkyv vpravo	25	50	7,5	15	40	20	17	35	14	M8	6,5	M8	M5	8,5	82	125	78	17	44,5	32	–	55	5	20	27	15	12	0,17
05610-132	515,72 €	624,02 €		.step	výkyv vpravo	32	60	12,5	20	45	30	18	45	16	M8	6,5	M8	G1/8	8,5	96	145	90	22	50	43	–	60	6,5	20	30	16	14	0,27
05610-140	570,03 €	689,74 €		.step	výkyv vpravo	40	70	15,5	24,5	52	37	22	55	16	M8	8,5	M10	G1/8	8,5	95	145	90	20	52	40	–	70	8	25	31	16	15	0,45
05610-150	603,96 €	730,79 €		.step	výkyv vpravo	50	80	21,5	31	66	46	25	65	20	M10	8,5	M10	G1/8	10,5	106	162	100	25	53,5	45	–	85	6,5	30	30	15	15	0,7
05610-163	744,56 €	900,92 €		.step	výkyv vpravo	63	90	27,5	37,5	80	60	30	80	20	M10	10,5	M12	G1/8	10,5	106	162	100	28	53,5	36	–	100	8,5	30	30	15	15	1,1
05610-212	347,45 €	420,41 €		.step	výkyv vlevo	12	35	0	10	31	–	20	24	8	M5	4,3	M5	M5	4,3	75	104	70	11	51	26	21	40	5	15	16	7	9	0,03
05610-216	420,92 €	509,31 €		.step	výkyv vlevo	16	41	–2	11	31	–	21	28	8	M5	4,3	M5	M5	4,3	75	104	70	11	51	26	21	42	4,5	15	16	7	9	0,06
05610-220	443,24 €	536,32 €		.step	výkyv vlevo	20	48	8	13	36	20	11,5	30	12	M8	5,5	M6	M5	5,5	79	124	74	17	44,5	24	22	46	4,5	20	27	12	15	0,08
05610-225	466,89 €	564,94 €		.step	výkyv vlevo	25	50	7,5	15	40	20	17	35	14	M8	6,5	M8	M5	8,5	82	125	78	17	44,5	32	–	55	5	20	27	15	12	0,17
05610-232	515,72 €	624,02 €		.step	výkyv vlevo	32	60	12,5	20	45	30	18	45	16	M8	6,5	M8	G1/8	8,5	96	145	90	22	50	43	–	60	6,5	20	30	16	14	0,27
05610-240	669,63 €	810,25 €		.step	výkyv vlevo	40	70	15,5	24,5	52	37	22	55	16	M8	8,5	M10	G1/8	8,5	95	145	90	20	52	40	–	70	8	25	31	16	15	0,45
05610-250	701,15 €	848,39 €		.step	výkyv vlevo	50	80	21,5	31	66	46	25	65	20	M10	8,5	M10	G1/8	10,5	106	162	100	25	53,5	45	–	85	6,5	30	30	15	15	0,7
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Veľkosť	A	A1	A2	A3	A4	A5	B	D	D1‎	D2	D3	D4	D5	H	H1	H2	H3	H4	H5	H6	L	T	T1	Zdvih S	S1	S2	F1 (kN)
05610-263	744,56 €	900,92 €		.step	výkyv vlevo	63	90	27,5	37,5	80	60	30	80	20	M10	10,5	M12	G1/8	10,5	106	162	100	28	53,5	36	–	100	8,5	30	30	15	15	1,1
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
