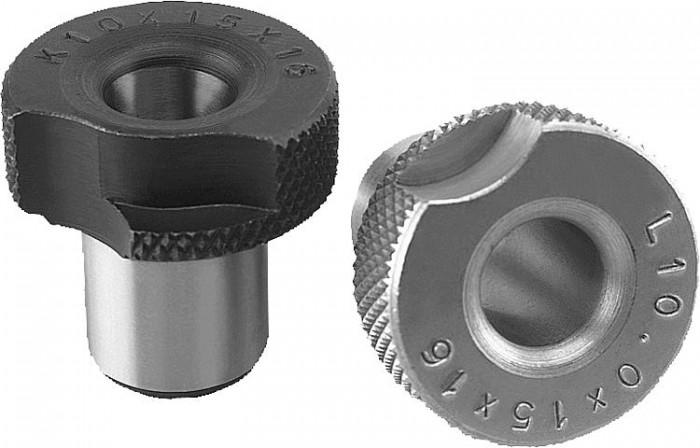

Nástrčné vŕtacie puzdra DIN 173 časť 1

Popis produktu

Kód:	08920
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Nástrčné vŕtacie puzdra DIN 173 časť 1 | 08920
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 08920 Nástrčná vrtací pouzdra DIN 173 část 1

Vŕtacie puzdrá

Publikované: 16. 2. 2021

Vŕtacie puzdrá umožňujú rýchle vŕtanie do obrobkov bez toho, aby museli byť body určené na prevŕtanie neustále dopredu vymeriavané a značené. Sú to praktickí pomocníci, ktorí vedú vrták rovno do vŕtacej šablóny a zaisťujú, tak nielen vŕtanie pripravené na mieru, ale zaisťujú, že sa vrták nevychýli.

Na rozdiel od vŕtania bez prípravku – ručne vedeného vŕtania – je proces vŕtania výrazne zjednodušený vďaka vŕtaciemu puzdru a dosahuje výrazne čistého výsledku zadaním pevného uhla prieniku.

Chcem sa dozvedieť viac!

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	d1	d2	L1	Prevedenie	D3	D4	D6	L2	L6	L7	M	T1	T2	R1	R2	E1	E2	α
08920-K0690X25	na otázku	na otázku	Poptat cenu	CAD	6,9mm	12mm	25	dlouhé	22	8,5	3	10	4	13	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0700X12	na otázku	na otázku	Poptat cenu	CAD	7mm	12mm	12	krátké	22	0	3	10	4	–	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0700X20	na otázku	na otázku	Poptat cenu	CAD	7mm	12mm	20	střední	22	8,5	3	10	4	8	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0700X25	na otázku	na otázku	Poptat cenu	CAD	7mm	12mm	25	dlouhé	22	8,5	3	10	4	13	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0710X12	na otázku	na otázku	Poptat cenu	CAD	7,1mm	12mm	12	krátké	22	0	3	10	4	–	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0710X20	na otázku	na otázku	Poptat cenu	CAD	7,1mm	12mm	20	střední	22	8,5	3	10	4	8	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0710X25	na otázku	na otázku	Poptat cenu	CAD	7,1mm	12mm	25	dlouhé	22	8,5	3	10	4	13	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0720X12	na otázku	na otázku	Poptat cenu	CAD	7,2mm	12mm	12	krátké	22	0	3	10	4	–	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0720X20	na otázku	na otázku	Poptat cenu	CAD	7,2mm	12mm	20	střední	22	8,5	3	10	4	8	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0720X25	na otázku	na otázku	Poptat cenu	CAD	7,2mm	12mm	25	dlouhé	22	8,5	3	10	4	13	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0730X12	na otázku	na otázku	Poptat cenu	CAD	7,3mm	12mm	12	krátké	22	0	3	10	4	–	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0730X20	na otázku	na otázku	Poptat cenu	CAD	7,3mm	12mm	20	střední	22	8,5	3	10	4	8	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0730X25	na otázku	na otázku	Poptat cenu	CAD	7,3mm	12mm	25	dlouhé	22	8,5	3	10	4	13	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0740X12	na otázku	na otázku	Poptat cenu	CAD	7,4mm	12mm	12	krátké	22	0	3	10	4	–	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0740X20	na otázku	na otázku	Poptat cenu	CAD	7,4mm	12mm	20	střední	22	8,5	3	10	4	8	6	0,02mm	0,005	2	8,5	16,5	20	60°
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	d1	d2	L1	Prevedenie	D3	D4	D6	L2	L6	L7	M	T1	T2	R1	R2	E1	E2	α
08920-K0740X25	na otázku	na otázku	Poptat cenu	CAD	7,4mm	12mm	25	dlouhé	22	8,5	3	10	4	13	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0750X12	na otázku	na otázku	Poptat cenu	CAD	7,5mm	12mm	12	krátké	22	0	3	10	4	–	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0750X20	na otázku	na otázku	Poptat cenu	CAD	7,5mm	12mm	20	střední	22	8,5	3	10	4	8	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0750X25	na otázku	na otázku	Poptat cenu	CAD	7,5mm	12mm	25	dlouhé	22	8,5	3	10	4	13	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0760X12	na otázku	na otázku	Poptat cenu	CAD	7,6mm	12mm	12	krátké	22	0	3	10	4	–	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0760X20	na otázku	na otázku	Poptat cenu	CAD	7,6mm	12mm	20	střední	22	8,5	3	10	4	8	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0760X25	na otázku	na otázku	Poptat cenu	CAD	7,6mm	12mm	25	dlouhé	22	8,5	3	10	4	13	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0770X12	na otázku	na otázku	Poptat cenu	CAD	7,7mm	12mm	12	krátké	22	0	3	10	4	–	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0770X20	na otázku	na otázku	Poptat cenu	CAD	7,7mm	12mm	20	střední	22	8,5	3	10	4	8	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0770X25	na otázku	na otázku	Poptat cenu	CAD	7,7mm	12mm	25	dlouhé	22	8,5	3	10	4	13	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0780X12	na otázku	na otázku	Poptat cenu	CAD	7,8mm	12mm	12	krátké	22	0	3	10	4	–	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0780X20	na otázku	na otázku	Poptat cenu	CAD	7,8mm	12mm	20	střední	22	8,5	3	10	4	8	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0780X25	na otázku	na otázku	Poptat cenu	CAD	7,8mm	12mm	25	dlouhé	22	8,5	3	10	4	13	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0790X12	na otázku	na otázku	Poptat cenu	CAD	7,9mm	12mm	12	krátké	22	0	3	10	4	–	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0790X20	na otázku	na otázku	Poptat cenu	CAD	7,9mm	12mm	20	střední	22	8,5	3	10	4	8	6	0,02mm	0,005	2	8,5	16,5	20	60°
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	d1	d2	L1	Prevedenie	D3	D4	D6	L2	L6	L7	M	T1	T2	R1	R2	E1	E2	α
08920-K0790X25	na otázku	na otázku	Poptat cenu	CAD	7,9mm	12mm	25	dlouhé	22	8,5	3	10	4	13	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0800X12	na otázku	na otázku	Poptat cenu	CAD	8mm	12mm	12	krátké	22	0	3	10	4	–	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0800X20	na otázku	na otázku	Poptat cenu	CAD	8mm	12mm	20	střední	22	8,5	3	10	4	8	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0800X25	na otázku	na otázku	Poptat cenu	CAD	8mm	12mm	25	dlouhé	22	8,5	3	10	4	13	6	0,02mm	0,005	2	8,5	16,5	20	60°
08920-K0810X16	na otázku	na otázku	Poptat cenu	CAD	8,1mm	15mm	16	krátké	26	0	3	10	4	–	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0810X28	na otázku	na otázku	Poptat cenu	CAD	8,1mm	15mm	28	střední	26	10,5	3	10	4	12	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0810X36	na otázku	na otázku	Poptat cenu	CAD	8,1mm	15mm	36	dlouhé	26	10,5	3	10	4	20	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0820X16	na otázku	na otázku	Poptat cenu	CAD	8,2mm	15mm	16	krátké	26	0	3	10	4	–	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0820X28	na otázku	na otázku	Poptat cenu	CAD	8,2mm	15mm	28	střední	26	10,5	3	10	4	12	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0820X36	na otázku	na otázku	Poptat cenu	CAD	8,2mm	15mm	36	dlouhé	26	10,5	3	10	4	20	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0830X16	na otázku	na otázku	Poptat cenu	CAD	8,3mm	15mm	16	krátké	26	0	3	10	4	–	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0830X28	na otázku	na otázku	Poptat cenu	CAD	8,3mm	15mm	28	střední	26	10,5	3	10	4	12	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0830X36	na otázku	na otázku	Poptat cenu	CAD	8,3mm	15mm	36	dlouhé	26	10,5	3	10	4	20	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0840X16	na otázku	na otázku	Poptat cenu	CAD	8,4mm	15mm	16	krátké	26	0	3	10	4	–	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0840X28	na otázku	na otázku	Poptat cenu	CAD	8,4mm	15mm	28	střední	26	10,5	3	10	4	12	6	0,02mm	0,005	2	8,5	18	22	50°
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	d1	d2	L1	Prevedenie	D3	D4	D6	L2	L6	L7	M	T1	T2	R1	R2	E1	E2	α
08920-K0840X36	na otázku	na otázku	Poptat cenu	CAD	8,4mm	15mm	36	dlouhé	26	10,5	3	10	4	20	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0850X16	na otázku	na otázku	Poptat cenu	CAD	8,5mm	15mm	16	krátké	26	0	3	10	4	–	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0850X28	na otázku	na otázku	Poptat cenu	CAD	8,5mm	15mm	28	střední	26	10,5	3	10	4	12	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0850X36	na otázku	na otázku	Poptat cenu	CAD	8,5mm	15mm	36	dlouhé	26	10,5	3	10	4	20	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0860X16	na otázku	na otázku	Poptat cenu	CAD	8,6mm	15mm	16	krátké	26	0	3	10	4	–	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0860X28	na otázku	na otázku	Poptat cenu	CAD	8,6mm	15mm	28	střední	26	10,5	3	10	4	12	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0860X36	na otázku	na otázku	Poptat cenu	CAD	8,6mm	15mm	36	dlouhé	26	10,5	3	10	4	20	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0870X16	na otázku	na otázku	Poptat cenu	CAD	8,7mm	15mm	16	krátké	26	0	3	10	4	–	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0870X28	na otázku	na otázku	Poptat cenu	CAD	8,7mm	15mm	28	střední	26	10,5	3	10	4	12	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0870X36	na otázku	na otázku	Poptat cenu	CAD	8,7mm	15mm	36	dlouhé	26	10,5	3	10	4	20	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0880X16	na otázku	na otázku	Poptat cenu	CAD	8,8mm	15mm	16	krátké	26	0	3	10	4	–	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0880X28	na otázku	na otázku	Poptat cenu	CAD	8,8mm	15mm	28	střední	26	10,5	3	10	4	12	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0880X36	na otázku	na otázku	Poptat cenu	CAD	8,8mm	15mm	36	dlouhé	26	10,5	3	10	4	20	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0890X16	na otázku	na otázku	Poptat cenu	CAD	8,9mm	15mm	16	krátké	26	0	3	10	4	–	6	0,02mm	0,005	2	8,5	18	22	50°
08920-K0890X28	na otázku	na otázku	Poptat cenu	CAD	8,9mm	15mm	28	střední	26	10,5	3	10	4	12	6	0,02mm	0,005	2	8,5	18	22	50°
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

1 234 5 6 7 8 9..16

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Speciální cementační ocel.
Provedení	tvrzeno na 780 ±40 HV 10 a broušeno.
Upozornění	Všechna nástrčná vrtací pouzdra jsou na horní ploše nákružku popsána rozměrem otvoru a lícovaným rozměrem, např. 15 F7. Nástrčné vrtací pouzdro v provedení K se používá jako rychlovýměnné pouzdro. Jako protipoloha dorazového kolíku se používají válcové kolíky nebo spirálové pružné kolíky v kombinaci se šroubem s plochou hlavou podle DIN 173 část 1. Bajonetový uzávěr se zajišťuje upínacím pouzdrem podle DIN 173 část 1 v kombinaci se šrouby s válcovou hlavou podle DIN 912. E2 = Rozteč otvorů při použití válcových kolíků nebo spirálových pružných kolíků. Při průměru D1 větším než 15 mm je odstupňování 0,5 mm.
