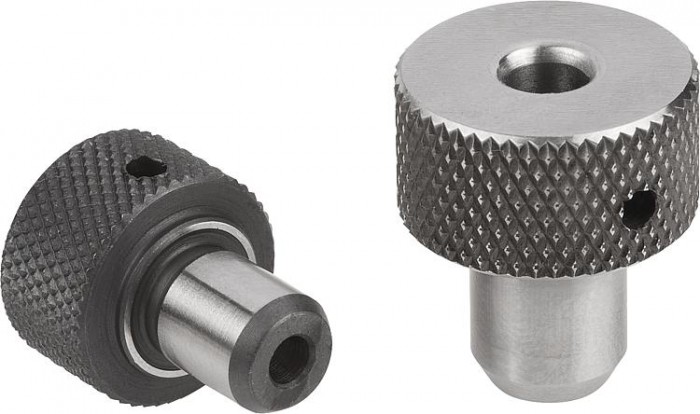

Nástrčné vŕtacie púzdra DIN 173

Popis tovaru

Kód:	08920
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Nástrčné vŕtacie púzdra DIN 173 | 08920
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 08920 Nástrčná vrtací pouzdra DIN 173

Vŕtacie puzdrá

Publikované: 16. 2. 2021

Vŕtacie puzdrá umožňujú rýchle vŕtanie do obrobkov bez toho, aby museli byť body určené na prevŕtanie neustále dopredu vymeriavané a značené. Sú to praktickí pomocníci, ktorí vedú vrták rovno do vŕtacej šablóny a zaisťujú, tak nielen vŕtanie pripravené na mieru, ale zaisťujú, že sa vrták nevychýli.

Na rozdiel od vŕtania bez prípravku – ručne vedeného vŕtania – je proces vŕtania výrazne zjednodušený vďaka vŕtaciemu puzdru a dosahuje výrazne čistého výsledku zadaním pevného uhla prieniku.

Chcem sa dozvedieť viac!

Varianty
Technické parametre

Material	Speciální cementační ocel.
Provedení:	kaleno na 780 ±40 HV 10 a broušeno. Bez zaváděcí rýhy.
Upozornění	U všech nástrčných vrtacích pouzder je na horní ploše nákružku uveden rozměr otvoru, např. 10. U průměru D1 většího než 15 mm je odstupňování 0,5 mm. Dodávka s vhodným přidržovacím kolíkem.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	CAD	Provedení	d1	d2	D3	D5	M	L1	L2	Vzdálenost středu otvoru E1 pro šrouby s plochou hlavou	R	T1	T2
08920-A0250X08	122,11 €		CAD	–	2,5mm	8mm	16	2,5	4	10	10	15	3	0,02mm	0,005
08920-A0260X08	122,11 €		CAD	–	2,6mm	8mm	16	2,5	4	10	10	15	3	0,02mm	0,005
08920-A0270X08	122,11 €		CAD	–	2,7mm	8mm	16	2,5	4	10	10	15	3	0,02mm	0,005
08920-A0280X08	122,11 €		CAD	–	2,8mm	8mm	16	2,5	4	10	10	15	3	0,02mm	0,005
08920-A0290X08	122,11 €		CAD	–	2,9mm	8mm	16	2,5	4	10	10	15	3	0,02mm	0,005
08920-A0300X08	122,11 €		CAD	–	3mm	8mm	16	2,5	4	10	10	15	3	0,02mm	0,005
08920-A0310X08	122,11 €		CAD	–	3,1mm	8mm	16	2,5	4	10	10	15	3	0,02mm	0,005
08920-A0320X08	122,11 €		CAD	–	3,2mm	8mm	16	2,5	4	10	10	15	3	0,02mm	0,005
08920-A0330X08	117,64 €		CAD	–	3,3mm	8mm	16	2,5	4	10	10	15	3	0,02mm	0,005
08920-A0340X08	122,11 €		CAD	–	3,4mm	8mm	16	2,5	4	10	10	15	3	0,02mm	0,005
08920-A0350X08	122,11 €		CAD	–	3,5mm	8mm	16	2,5	4	10	10	15	3	0,02mm	0,005
08920-A0360X08	117,64 €		CAD	–	3,6mm	8mm	16	2,5	4	10	10	15	3	0,02mm	0,005
08920-A0370X08	122,11 €		CAD	–	3,7mm	8mm	16	2,5	4	10	10	15	3	0,02mm	0,005
08920-A0380X08	122,11 €		CAD	–	3,8mm	8mm	16	2,5	4	10	10	15	3	0,02mm	0,005
08920-A0390X08	122,11 €		CAD	–	3,9mm	8mm	16	2,5	4	10	10	15	3	0,02mm	0,005
Objednací kód	Základná cena bez DPH	Objednat	CAD	Provedení	d1	d2	D3	D5	M	L1	L2	Vzdálenost středu otvoru E1 pro šrouby s plochou hlavou	R	T1	T2
08920-A0400X08	122,11 €		CAD	–	4mm	8mm	16	2,5	4	10	10	15	3	0,02mm	0,005
08920-A0410X10	126,23 €		CAD	–	4,1mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
08920-A0420X10	126,23 €		CAD	–	4,2mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
08920-A0430X10	126,23 €		CAD	–	4,3mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
08920-A0440X10	126,23 €		CAD	–	4,4mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
08920-A0450X10	126,23 €		CAD	–	4,5mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
08920-A0460X10	126,23 €		CAD	–	4,6mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
08920-A0470X10	126,23 €		CAD	–	4,7mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
08920-A0480X10	126,23 €		CAD	–	4,8mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
08920-A0490X10	126,23 €		CAD	–	4,9mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
08920-A0500X10	126,23 €		CAD	–	5mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
08920-A0510X10	126,23 €		CAD	–	5,1mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
08920-A0520X10	126,23 €		CAD	–	5,2mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
08920-A0530X10	126,23 €		CAD	–	5,3mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
08920-A0540X10	126,23 €		CAD	–	5,4mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
Objednací kód	Základná cena bez DPH	Objednat	CAD	Provedení	d1	d2	D3	D5	M	L1	L2	Vzdálenost středu otvoru E1 pro šrouby s plochou hlavou	R	T1	T2
08920-A0550X10	126,23 €		CAD	–	5,5mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
08920-A0560X10	126,23 €		CAD	–	5,6mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
08920-A0570X10	126,23 €		CAD	–	5,7mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
08920-A0580X10	126,23 €		CAD	–	5,8mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
08920-A0590X10	126,23 €		CAD	–	5,9mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
08920-A0600X10	126,23 €		CAD	–	6mm	10mm	19	2,5	4	12	10	16,5	3	0,02mm	0,005
08920-A0610X12	144,40 €		CAD	–	6,1mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
08920-A0620X12	144,40 €		CAD	–	6,2mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
08920-A0630X12	144,40 €		CAD	–	6,3mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
08920-A0640X12	144,40 €		CAD	–	6,4mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
08920-A0650X12	144,40 €		CAD	–	6,5mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
08920-A0660X12	144,40 €		CAD	–	6,6mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
08920-A0670X12	144,40 €		CAD	–	6,7mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
08920-A0680X12	144,40 €		CAD	–	6,8mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
08920-A0690X12	144,40 €		CAD	–	6,9mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
Objednací kód	Základná cena bez DPH	Objednat	CAD	Provedení	d1	d2	D3	D5	M	L1	L2	Vzdálenost středu otvoru E1 pro šrouby s plochou hlavou	R	T1	T2
08920-A0700X12	144,40 €		CAD	–	7mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
08920-A0710X12	144,40 €		CAD	–	7,1mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
08920-A0720X12	144,40 €		CAD	–	7,2mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
08920-A0730X12	144,40 €		CAD	–	7,3mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
08920-A0740X12	144,40 €		CAD	–	7,4mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
08920-A0750X12	144,40 €		CAD	–	7,5mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
08920-A0760X12	144,40 €		CAD	–	7,6mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
08920-A0770X12	144,40 €		CAD	–	7,7mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
08920-A0780X12	144,40 €		CAD	–	7,8mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
08920-A0790X12	144,40 €		CAD	–	7,9mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
08920-A0800X12	144,40 €		CAD	–	8mm	12mm	22	3	4	12	12	19,5	4	0,02mm	0,005
08920-A0810X15	161,97 €		CAD	–	8,1mm	15mm	26	3	4	16	12	21,5	5	0,02mm	0,005
08920-A0820X15	161,97 €		CAD	–	8,2mm	15mm	26	3	4	16	12	21,5	5	0,02mm	0,005
08920-A0830X15	161,97 €		CAD	–	8,3mm	15mm	26	3	4	16	12	21,5	5	0,02mm	0,005
08920-A0840X15	161,97 €		CAD	–	8,4mm	15mm	26	3	4	16	12	21,5	5	0,02mm	0,005
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
