Fixačný čap s guličkou a hríbovitou rukoväťou z nerezovej ocele s vysokou pevnosťou v strihu

Popis produktu

Kód:	03418
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Fixačný čap s guličkou a hríbovitou rukoväťou z nerezovej ocele s vysokou pevnosťou v strihu | 03418
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 03418 Fixační čep s kuličkou a hřibovitou rukojetí z nerezové oceli s vysokou pevností ve střihu

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	D	D1‎	D2	D3	L	L1	L2	L5	Montážny otvor H11	Šmyková sila dvojstrihová max. kN
03418-11905010	24,57 €	29,73 €		.step	19	5	5,5	11	10	5,9mm	25	15,9	5	24
03418-11905015	24,57 €	29,73 €		.step	19	5	5,5	11	15	5,9mm	25	20,9	5	24
03418-11905020	24,57 €	29,73 €		.step	19	5	5,5	11	20	5,9mm	25	25,9	5	24
03418-11905025	24,57 €	29,73 €		.step	19	5	5,5	11	25	5,9mm	25	30,9	5	24
03418-11905030	25,88 €	31,31 €		.step	19	5	5,5	11	30	5,9mm	25	35,9	5	24
03418-11906010	24,57 €	29,73 €		.step	19	6	6,85	11	10	6,8mm	25	16,8	6	35
03418-11906015	24,57 €	29,73 €		.step	19	6	6,85	11	15	6,8mm	25	21,8	6	35
03418-11906020	24,57 €	29,73 €		.step	19	6	6,85	11	20	6,8mm	25	26,8	6	35
03418-11906025	24,57 €	29,73 €		.step	19	6	6,85	11	25	6,8mm	25	31,8	6	35
03418-11906030	26,14 €	31,63 €		.step	19	6	6,85	11	30	6,8mm	25	36,8	6	35
03418-11906035	26,14 €	31,63 €		.step	19	6	6,85	11	35	6,8mm	25	41,8	6	35
03418-11906040	26,14 €	31,63 €		.step	19	6	6,85	11	40	6,8mm	25	46,8	6	35
03418-11906045	26,14 €	31,63 €		.step	19	6	6,85	11	45	6,8mm	25	51,8	6	35
03418-11906050	26,14 €	31,63 €		.step	19	6	6,85	11	50	6,8mm	25	56,8	6	35
03418-12508020	26,80 €	32,43 €		.step	25	8	9,5	14	20	7,8mm	33	27,8	8	63
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	D	D1‎	D2	D3	L	L1	L2	L5	Montážny otvor H11	Šmyková sila dvojstrihová max. kN
03418-12508025	26,80 €	32,43 €		.step	25	8	9,5	14	25	7,8mm	33	32,8	8	63
03418-12508030	28,51 €	34,50 €		.step	25	8	9,5	14	30	7,8mm	33	37,8	8	63
03418-12508035	28,51 €	34,50 €		.step	25	8	9,5	14	35	7,8mm	33	42,8	8	63
03418-12508040	28,51 €	34,50 €		.step	25	8	9,5	14	40	7,8mm	33	47,8	8	63
03418-12508045	28,51 €	34,50 €		.step	25	8	9,5	14	45	7,8mm	33	52,8	8	63
03418-12508050	28,51 €	34,50 €		.step	25	8	9,5	14	50	7,8mm	33	57,8	8	63
03418-12510020	33,38 €	40,39 €		.step	25	10	12	14	20	8,9mm	33	28,9	10	100
03418-12510025	33,38 €	40,39 €		.step	25	10	12	14	25	8,9mm	33	33,9	10	100
03418-12510030	36,42 €	44,07 €		.step	25	10	12	14	30	8,9mm	33	38,9	10	100
03418-12510035	36,42 €	44,07 €		.step	25	10	12	14	35	8,9mm	33	43,9	10	100
03418-12510040	36,42 €	44,07 €		.step	25	10	12	14	40	8,9mm	33	48,9	10	100
03418-12510045	36,42 €	44,07 €		.step	25	10	12	14	45	8,9mm	33	53,9	10	100
03418-12510050	36,42 €	44,07 €		.step	25	10	12	14	50	8,9mm	33	58,9	10	100
03418-12510060	38,34 €	46,39 €		.step	25	10	12	14	60	8,9mm	33	68,9	10	100
03418-13512025	40,44 €	48,93 €		.step	35	12	14,5	22	25	9,9mm	39,5	34,9	12	144
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	D	D1‎	D2	D3	L	L1	L2	L5	Montážny otvor H11	Šmyková sila dvojstrihová max. kN
03418-13512030	42,17 €	51,03 €		.step	35	12	14,5	22	30	9,9mm	39,5	39,9	12	144
03418-13512035	42,17 €	51,03 €		.step	35	12	14,5	22	35	9,9mm	39,5	44,9	12	144
03418-13512040	42,17 €	51,03 €		.step	35	12	14,5	22	40	9,9mm	39,5	49,9	12	144
03418-13512045	42,17 €	51,03 €		.step	35	12	14,5	22	45	9,9mm	39,5	54,9	12	144
03418-13512050	42,17 €	51,03 €		.step	35	12	14,5	22	50	9,9mm	39,5	59,9	12	144
03418-13512060	44,48 €	53,82 €		.step	35	12	14,5	22	60	9,9mm	39,5	69,9	12	144
03418-13512070	44,48 €	53,82 €		.step	35	12	14,5	22	70	9,9mm	39,5	79,9	12	144
03418-13512080	47,10 €	56,99 €		.step	35	12	14,5	22	80	9,9mm	39,5	89,9	12	144
03418-13516030	71,66 €	86,71 €		.step	35	16	19	22	30	13,1mm	39,5	43,1	16	257
03418-13516035	71,66 €	86,71 €		.step	35	16	19	22	35	13,1mm	39,5	48,1	16	257
03418-13516040	72,90 €	88,21 €		.step	35	16	19	22	40	13,1mm	39,5	53,1	16	257
03418-13516045	72,90 €	88,21 €		.step	35	16	19	22	45	13,1mm	39,5	58,1	16	257
03418-13516050	73,87 €	89,38 €		.step	35	16	19	22	50	13,1mm	39,5	63,1	16	257
03418-13516060	74,74 €	90,44 €		.step	35	16	19	22	60	13,1mm	39,5	73,1	16	257
03418-13516070	76,11 €	92,09 €		.step	35	16	19	22	70	13,1mm	39,5	83,1	16	257
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	D	D1‎	D2	D3	L	L1	L2	L5	Montážny otvor H11	Šmyková sila dvojstrihová max. kN
03418-13516080	77,28 €	93,51 €		.step	35	16	19	22	80	13,1mm	39,5	93,1	16	257
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Súvisiace produkty

Fixačný čap s guličkou a úchytom hríbovitého tvaru nerezová oceľ samoistiaciFixačný čap s guličkou a úchytom…

Fixačné čapy s guličkami – Fixačný čap s guličkou a úchytom hríbovitého tvaru nerezová oceľ samoistiaci

03418

Detail

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Hřibový úchyt a tlačítko z nerezové oceli 1.4305. Čep z nerezové oceli 1.4542. Kuličky z nerezové oceli 1.4125. Tlačná pružina z nerezové oceli 1.4310.
Provedení	Bez povrchové úpravy.

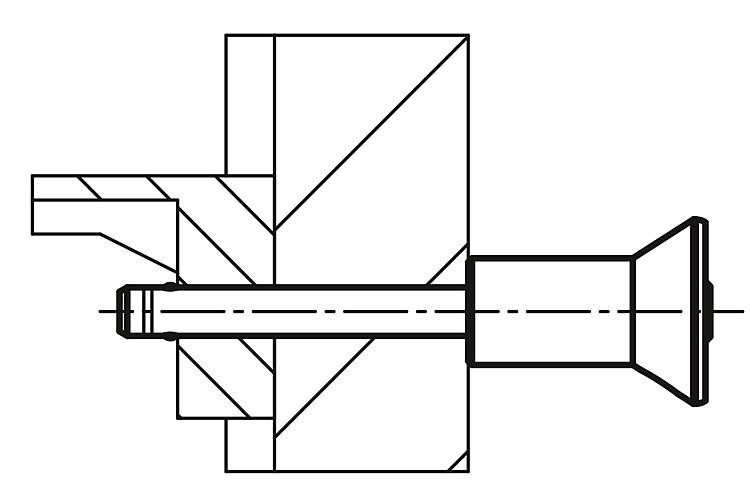

Upozornění	Fixační čepy s kuličkou slouží k rychlému a jednoduchému fixování a spojování konstrukčních dílů. Stlačením tlačítka je možné obě kuličky uvolnit a puštěním opětovně povystrčit, čímž dojde k upevnění požadované části. Uvolněním tlačítka dojde k bezpečnému uzamčení kuliček a vytvoření nerozebíratelného spojení. Smyková síla, dvoustřižná (F) = S · τ aB max. Fixační čepy s kuličkou s větší pevností ve střihu jsou označeny označovací drážkou na čepu.
Přednosti	Vyšší zatížitelnost ve srovnání se standardními fixačními čepy s kuličkami. Čep z nerezavějící oceli 1.4542 je kalený, má vysokou pevnost ve střihu a má extrémně velkou zatížitelnost.
Příslušenství	Upínací pouzdra pro zástrčný čep s kuličkou 03197 Pojistný spirálový kabel 03199 Přídržné lanko s očkem 03199 Závěsný kroužek 03199
