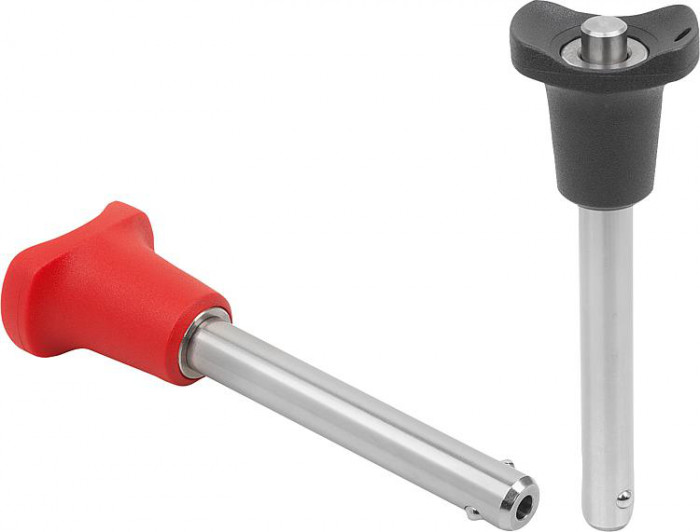

Fixačné čapy s guličkou samoistiace

Popis produktu

Kód:	03420
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Fixačné čapy s guličkou samoistiace | 03420
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 03420 Fixační čepy s kuličkou samojistící

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Farba komponentu	B	D	D1‎	D2	D3	L	L1	L2	L3	L5	Montážny otvor H11	Šmyková sila dvojstrihová max. kN
03420-002605010	16,32 €	19,75 €		.step	černá	17,6	26,4	5	5,5	13,2	10	5,9	25	20,2	15,9	5	15
03420-002605015	16,32 €	19,75 €		.step	černá	17,6	26,4	5	5,5	13,2	15	5,9	25	20,2	20,9	5	15
03420-002605020	16,32 €	19,75 €		.step	černá	17,6	26,4	5	5,5	13,2	20	5,9	25	20,2	25,9	5	15
03420-002605025	16,32 €	19,75 €		.step	černá	17,6	26,4	5	5,5	13,2	25	5,9	25	20,2	30,9	5	15
03420-002605030	17,30 €	20,93 €		.step	černá	17,6	26,4	5	5,5	13,2	30	5,9	25	20,2	35,9	5	15
03420-002606010	16,41 €	19,86 €		.step	černá	17,6	26,4	6	6,85	13,2	10	6,8	25	20,2	16,8	6	22
03420-002606015	16,41 €	19,86 €		.step	černá	17,6	26,4	6	6,85	13,2	15	6,8	25	20,2	21,8	6	22
03420-002606020	16,41 €	19,86 €		.step	černá	17,6	26,4	6	6,85	13,2	20	6,8	25	20,2	26,8	6	22
03420-002606025	16,41 €	19,86 €		.step	černá	17,6	26,4	6	6,85	13,2	25	6,8	25	20,2	31,8	6	22
03420-002606030	17,30 €	20,93 €		.step	černá	17,6	26,4	6	6,85	13,2	30	6,8	25	20,2	36,8	6	22
03420-002606035	17,30 €	20,93 €		.step	černá	17,6	26,4	6	6,85	13,2	35	6,8	25	20,2	41,8	6	22
03420-002606040	17,30 €	20,93 €		.step	černá	17,6	26,4	6	6,85	13,2	40	6,8	25	20,2	46,8	6	22
03420-002606045	17,30 €	20,93 €		.step	černá	17,6	26,4	6	6,85	13,2	45	6,8	25	20,2	51,8	6	22
03420-002606050	17,30 €	20,93 €		.step	černá	17,6	26,4	6	6,85	13,2	50	6,8	25	20,2	56,8	6	22
03420-003308020	17,82 €	21,56 €		.step	černá	23	33,2	8	9,5	17,3	20	7,8	33	26,1	27,8	8	38
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Farba komponentu	B	D	D1‎	D2	D3	L	L1	L2	L3	L5	Montážny otvor H11	Šmyková sila dvojstrihová max. kN
03420-003308025	17,82 €	21,56 €		.step	černá	23	33,2	8	9,5	17,3	25	7,8	33	26,1	32,8	8	38
03420-003308030	19,11 €	23,12 €		.step	černá	23	33,2	8	9,5	17,3	30	7,8	33	26,1	37,8	8	38
03420-003308035	19,11 €	23,12 €		.step	černá	23	33,2	8	9,5	17,3	35	7,8	33	26,1	42,8	8	38
03420-003308040	19,11 €	23,12 €		.step	černá	23	33,2	8	9,5	17,3	40	7,8	33	26,1	47,8	8	38
03420-003308045	19,11 €	23,12 €		.step	černá	23	33,2	8	9,5	17,3	45	7,8	33	26,1	52,8	8	38
03420-003308050	19,11 €	23,12 €		.step	černá	23	33,2	8	9,5	17,3	50	7,8	33	26,1	57,8	8	38
03420-003310020	27,70 €	33,52 €		.step	černá	23	33,2	10	12	17,3	20	8,9	33	26,1	28,9	10	60
03420-003310025	27,70 €	33,52 €		.step	černá	23	33,2	10	12	17,3	25	8,9	33	26,1	33,9	10	60
03420-003310030	28,89 €	34,96 €		.step	černá	23	33,2	10	12	17,3	30	8,9	33	26,1	38,9	10	60
03420-003310035	28,89 €	34,96 €		.step	černá	23	33,2	10	12	17,3	35	8,9	33	26,1	43,9	10	60
03420-003310040	28,89 €	34,96 €		.step	černá	23	33,2	10	12	17,3	40	8,9	33	26,1	48,9	10	60
03420-003310045	28,89 €	34,96 €		.step	černá	23	33,2	10	12	17,3	45	8,9	33	26,1	53,9	10	60
03420-003310050	28,89 €	34,96 €		.step	černá	23	33,2	10	12	17,3	50	8,9	33	26,1	58,9	10	60
03420-003310060	30,39 €	36,77 €		.step	černá	23	33,2	10	12	17,3	60	8,9	33	26,1	68,9	10	60
03420-004612025	27,98 €	33,86 €		.step	černá	33	45,9	12	14,5	26,3	25	9,9	39,5	31,3	34,9	12	86
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Farba komponentu	B	D	D1‎	D2	D3	L	L1	L2	L3	L5	Montážny otvor H11	Šmyková sila dvojstrihová max. kN
03420-004612030	29,50 €	35,70 €		.step	černá	33	45,9	12	14,5	26,3	30	9,9	39,5	31,3	39,9	12	86
03420-004612035	29,50 €	35,70 €		.step	černá	33	45,9	12	14,5	26,3	35	9,9	39,5	31,3	44,9	12	86
03420-004612040	29,50 €	35,70 €		.step	černá	33	45,9	12	14,5	26,3	40	9,9	39,5	31,3	49,9	12	86
03420-004612045	29,50 €	35,70 €		.step	černá	33	45,9	12	14,5	26,3	45	9,9	39,5	31,3	54,9	12	86
03420-004612050	29,50 €	35,70 €		.step	černá	33	45,9	12	14,5	26,3	50	9,9	39,5	31,3	59,9	12	86
03420-004612060	31,03 €	37,55 €		.step	černá	33	45,9	12	14,5	26,3	60	9,9	39,5	31,3	69,9	12	86
03420-004612070	31,03 €	37,55 €		.step	černá	33	45,9	12	14,5	26,3	70	9,9	39,5	31,3	79,9	12	86
03420-004612080	32,34 €	39,13 €		.step	černá	33	45,9	12	14,5	26,3	80	9,9	39,5	31,3	89,9	12	86
03420-004616030	47,40 €	57,35 €		.step	černá	33	45,9	16	19	26,3	30	13,1	39,5	31,3	43,1	16	153
03420-004616035	48,16 €	58,27 €		.step	černá	33	45,9	16	19	26,3	35	13,1	39,5	31,3	48,1	16	153
03420-004616040	48,16 €	58,27 €		.step	černá	33	45,9	16	19	26,3	40	13,1	39,5	31,3	53,1	16	153
03420-004616045	48,16 €	58,27 €		.step	černá	33	45,9	16	19	26,3	45	13,1	39,5	31,3	58,1	16	153
03420-004616050	48,16 €	58,27 €		.step	černá	33	45,9	16	19	26,3	50	13,1	39,5	31,3	63,1	16	153
03420-004616060	51,16 €	61,90 €		.step	černá	33	45,9	16	19	26,3	60	13,1	39,5	31,3	73,1	16	153
03420-004616070	51,16 €	61,90 €		.step	černá	33	45,9	16	19	26,3	70	13,1	39,5	31,3	83,1	16	153
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Farba komponentu	B	D	D1‎	D2	D3	L	L1	L2	L3	L5	Montážny otvor H11	Šmyková sila dvojstrihová max. kN
03420-004616080	54,18 €	65,56 €		.step	černá	33	45,9	16	19	26,3	80	13,1	39,5	31,3	93,1	16	153
03420-00842605010	16,32 €	19,75 €		.step	bezpečnostní červená RAL 3020	17,6	26,4	5	5,5	13,2	10	5,9	25	20,2	15,9	5	15
03420-00842605015	16,32 €	19,75 €		.step	bezpečnostní červená RAL 3020	17,6	26,4	5	5,5	13,2	15	5,9	25	20,2	20,9	5	15
03420-00842605020	16,32 €	19,75 €		.step	bezpečnostní červená RAL 3020	17,6	26,4	5	5,5	13,2	20	5,9	25	20,2	25,9	5	15
03420-00842605025	16,32 €	19,75 €		.step	bezpečnostní červená RAL 3020	17,6	26,4	5	5,5	13,2	25	5,9	25	20,2	30,9	5	15
03420-00842605030	17,30 €	20,93 €		.step	bezpečnostní červená RAL 3020	17,6	26,4	5	5,5	13,2	30	5,9	25	20,2	35,9	5	15
03420-00842606010	16,41 €	19,86 €		.step	bezpečnostní červená RAL 3020	17,6	26,4	6	6,85	13,2	10	6,8	25	20,2	16,8	6	22
03420-00842606015	16,41 €	19,86 €		.step	bezpečnostní červená RAL 3020	17,6	26,4	6	6,85	13,2	15	6,8	25	20,2	21,8	6	22
03420-00842606020	16,41 €	19,86 €		.step	bezpečnostní červená RAL 3020	17,6	26,4	6	6,85	13,2	20	6,8	25	20,2	26,8	6	22
03420-00842606025	16,41 €	19,86 €		.step	bezpečnostní červená RAL 3020	17,6	26,4	6	6,85	13,2	25	6,8	25	20,2	31,8	6	22
03420-00842606030	17,30 €	20,93 €		.step	bezpečnostní červená RAL 3020	17,6	26,4	6	6,85	13,2	30	6,8	25	20,2	36,8	6	22
03420-00842606035	17,30 €	20,93 €		.step	bezpečnostní červená RAL 3020	17,6	26,4	6	6,85	13,2	35	6,8	25	20,2	41,8	6	22
03420-00842606040	17,30 €	20,93 €		.step	bezpečnostní červená RAL 3020	17,6	26,4	6	6,85	13,2	40	6,8	25	20,2	46,8	6	22
03420-00842606045	17,30 €	20,93 €		.step	bezpečnostní červená RAL 3020	17,6	26,4	6	6,85	13,2	45	6,8	25	20,2	51,8	6	22
03420-00842606050	17,30 €	20,93 €		.step	bezpečnostní červená RAL 3020	17,6	26,4	6	6,85	13,2	50	6,8	25	20,2	56,8	6	22
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Úchyt z termoplastu. Ocelové části z nerezové oceli 1.4305.
Provedení	Úchyt, černý. Ocelové části bez povrchové úpravy.
Příslušenství	Pojistný spirálový kabel 03199–10200 Přídržné lanko s očkem 03199-… Závěsný kroužek 03199–15/19/23 Upínací pouzdra pro zástrčný čep s kuličkou 03197…
Upozornění	Fixační čepy s kuličkou slouží k rychlému a jednoduchému fixování a spojování dílů a obrobků. Stisknutím pojistky je možné obě kuličky uvolnit a puštěním opětovně povystrčit, čímž dojde k upevnění požadované části. Dle potřeby lze fixační a spojovací čepy s kuličkou vybavit úchytným lankem. Smyková síla, dvoustřižná (F) = S · τ aB max.
