Aretační čepy ovládané páčkou se šestihranem, z nerezové oceli šestihranem

Novinka

Popis tovaru

Kód:	03099-12
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy ovládané páčkou se šestihranem, z nerezové oceli šestihranem | 03099-12
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 03099–12 Aretační čepy ovládané páčkou se šestihranem, z nerezové oceli šestihranem

Varianty
Technické parametre

Popis výrobku	Aretační čepy ovládané páčkou se užívají tam, kde je třeba zabránit změně aretační polohy působením příčných sil. Otočením závory o 180° dojde k zatažení aretačního kolíku, čímž lze změnit aretační polohu. Zaskakovací zářez způsobí, že páčka v této poloze drží a aretační kolík tak zůstane zatažený.
Materiál	Páčka 1.4308. Závitové pouzdro a aretační kolík 1.4305. Tlačná pružina 1.4310. Krytka páčky, z termoplastu PA.

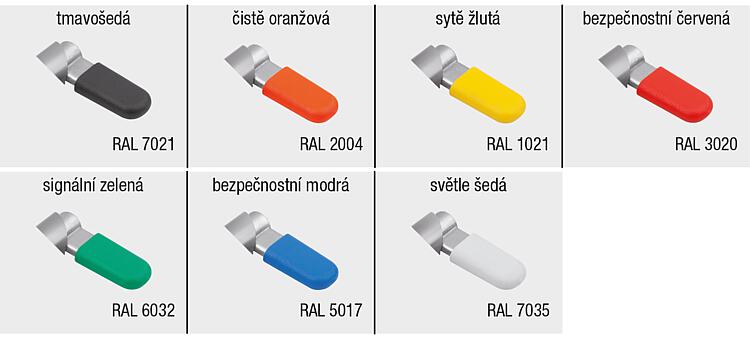

Provedení	Závitové pouzdro, tlačná pružina a páčka bez povrchové úpravy. Aretační kolík broušený a bez povrchové úpravy. Krytka páčky v různých barvách: tmavošedá RAL 7021. oranžová RAL 2004. sytě žlutá RAL 1021. bezpečnostní červená RAL 3020. signální zelená RAL 6032. bezpečnostní modrá RAL 5017. světle šedá RAL 7035.
Přednosti	Otočením závory o 180° dojde k zatažení aretačního kolíku. Volitelně s barevnými krytkami závory z plastu. Pouzdro s šestihranem slouží jako montážní pomůcka.
Na vyžádání	Nadstandardní provedení.
Příslušenství	Přídržné prvky 03099. Polohovací pouzdra 03099–50, 03099–60, 03099–61.
Odkaz na výkres	Provedení A: bez krytky závory bez matice. Provedení B: bez krytky závory s maticí. Provedení C: s krytkou závory bez matice. Provedení D: s krytkou závory s maticí.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	F x 30°	SW1	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	3D
03099-12-1040410	16,43 €		A	–	4	M10	10	38,5	25	15	9	3	6	1	10	–	8	14	3D
03099-12-1040510	16,43 €		A	–	5	M10	10	38,5	25	15	9	3	6	1,3	10	–	8	14	3D
03099-12-1040610	16,43 €		A	–	6	M10	10	38,5	25	15	9	3	6	1,8	10	–	8	14	3D
03099-12-10404101	16,43 €		A	–	4	M10×1	10	38,5	25	15	9	3	6	1	10	–	8	14	3D
03099-12-10405101	16,43 €		A	–	5	M10×1	10	38,5	25	15	9	3	6	1,3	10	–	8	14	3D
03099-12-10406101	16,43 €		A	–	6	M10×1	10	38,5	25	15	9	3	6	1,8	10	–	8	14	3D
03099-12-1040512	17,93 €		A	–	5	M12	12	47,4	30	19	10,8	3,6	8	1,3	12	–	8	15	3D
03099-12-1040612	17,93 €		A	–	6	M12	12	47,4	30	19	10,8	3,6	8	1,8	12	–	8	15	3D
03099-12-1040812	17,93 €		A	–	8	M12	12	47,4	30	19	10,8	3,6	8	2,3	12	–	8	15	3D
03099-12-10405121	17,93 €		A	–	5	M12×1,5	12	47,4	30	19	10,8	3,6	8	1,3	12	–	8	15	3D
03099-12-10406121	17,93 €		A	–	6	M12×1,5	12	47,4	30	19	10,8	3,6	8	1,8	12	–	8	15	3D
03099-12-10408121	17,93 €		A	–	8	M12×1,5	12	47,4	30	19	10,8	3,6	8	2,3	12	–	8	15	3D
03099-12-1040616	19,70 €		A	–	6	M16	16	61,2	40	26	14,4	4,8	10	1,8	16	–	15	35	3D
03099-12-1040816	19,70 €		A	–	8	M16	16	61,2	40	26	14,4	4,8	10	2,3	16	–	15	35	3D
03099-12-1041016	19,70 €		A	–	10	M16	16	61,2	40	26	14,4	4,8	10	2,8	16	–	15	35	3D
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	F x 30°	SW1	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	3D
03099-12-10406161	19,70 €		A	–	6	M16×1,5	16	61,2	40	26	14,4	4,8	10	1,8	16	–	15	35	3D
03099-12-10408161	19,70 €		A	–	8	M16×1,5	16	61,2	40	26	14,4	4,8	10	2,3	16	–	15	35	3D
03099-12-10410161	19,70 €		A	–	10	M16×1,5	16	61,2	40	26	14,4	4,8	10	2,8	16	–	15	35	3D
03099-12-1040820	23,41 €		A	–	8	M20	20	71	50	30	18	6	12	2,3	20	–	20	60	3D
03099-12-1041020	23,41 €		A	–	10	M20	20	71	50	30	18	6	12	2,8	20	–	20	60	3D
03099-12-1041220	23,41 €		A	–	12	M20	20	71	50	30	18	6	12	3	20	–	20	60	3D
03099-12-10408201	23,41 €		A	–	8	M20×1,5	20	71	50	30	18	6	12	2,3	20	–	20	60	3D
03099-12-10410201	23,41 €		A	–	10	M20×1,5	20	71	50	30	18	6	12	2,8	20	–	20	60	3D
03099-12-10412201	23,41 €		A	–	12	M20×1,5	20	71	50	30	18	6	12	3	20	–	20	60	3D
03099-12-1050410	16,81 €		B	–	4	M10	10	38,5	25	15	9	3	6	1	10	17	8	14	3D
03099-12-1050510	16,81 €		B	–	5	M10	10	38,5	25	15	9	3	6	1,3	10	17	8	14	3D
03099-12-1050610	16,81 €		B	–	6	M10	10	38,5	25	15	9	3	6	1,8	10	17	8	14	3D
03099-12-10504101	16,81 €		B	–	4	M10×1	10	38,5	25	15	9	3	6	1	10	17	8	14	3D
03099-12-10505101	16,81 €		B	–	5	M10×1	10	38,5	25	15	9	3	6	1,3	10	17	8	14	3D
03099-12-10506101	16,81 €		B	–	6	M10×1	10	38,5	25	15	9	3	6	1,8	10	17	8	14	3D
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	F x 30°	SW1	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	3D
03099-12-1050512	18,53 €		B	–	5	M12	12	47,4	30	19	10,8	3,6	8	1,3	12	19	8	15	3D
03099-12-1050612	18,53 €		B	–	6	M12	12	47,4	30	19	10,8	3,6	8	1,8	12	19	8	15	3D
03099-12-1050812	18,53 €		B	–	8	M12	12	47,4	30	19	10,8	3,6	8	2,3	12	19	8	15	3D
03099-12-10505121	18,53 €		B	–	5	M12×1,5	12	47,4	30	19	10,8	3,6	8	1,3	12	19	8	15	3D
03099-12-10506121	18,53 €		B	–	6	M12×1,5	12	47,4	30	19	10,8	3,6	8	1,8	12	19	8	15	3D
03099-12-10508121	18,53 €		B	–	8	M12×1,5	12	47,4	30	19	10,8	3,6	8	2,3	12	19	8	15	3D
03099-12-1050616	20,78 €		B	–	6	M16	16	61,2	40	26	14,4	4,8	10	1,8	16	24	15	35	3D
03099-12-1050816	20,78 €		B	–	8	M16	16	61,2	40	26	14,4	4,8	10	2,3	16	24	15	35	3D
03099-12-1051016	20,78 €		B	–	10	M16	16	61,2	40	26	14,4	4,8	10	2,8	16	24	15	35	3D
03099-12-10506161	20,78 €		B	–	6	M16×1,5	16	61,2	40	26	14,4	4,8	10	1,8	16	24	15	35	3D
03099-12-10508161	20,78 €		B	–	8	M16×1,5	16	61,2	40	26	14,4	4,8	10	2,3	16	24	15	35	3D
03099-12-10510161	20,78 €		B	–	10	M16×1,5	16	61,2	40	26	14,4	4,8	10	2,8	16	24	15	35	3D
03099-12-1050820	25,85 €		B	–	8	M20	20	71	50	30	18	6	12	2,3	20	30	20	60	3D
03099-12-1051020	25,85 €		B	–	10	M20	20	71	50	30	18	6	12	2,8	20	30	20	60	3D
03099-12-1051220	25,85 €		B	–	12	M20	20	71	50	30	18	6	12	3	20	30	20	60	3D
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	F x 30°	SW1	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	3D
03099-12-10508201	25,85 €		B	–	8	M20×1,5	20	71	50	30	18	6	12	2,3	20	30	20	60	3D
03099-12-10510201	25,85 €		B	–	10	M20×1,5	20	71	50	30	18	6	12	2,8	20	30	20	60	3D
03099-12-10512201	25,85 €		B	–	12	M20×1,5	20	71	50	30	18	6	12	3	20	30	20	60	3D
03099-12-1060410	17,12 €		C	tmavošedá RAL 7021	4	M10	10	39,5	26,3	15	10,9	4,9	6	1	10	–	8	14	3D
03099-12-1060510	17,12 €		C	tmavošedá RAL 7021	5	M10	10	39,5	26,3	15	10,9	4,9	6	1,3	10	–	8	14	3D
03099-12-1060610	17,12 €		C	tmavošedá RAL 7021	6	M10	10	39,5	26,3	15	10,9	4,9	6	1,8	10	–	8	14	3D
03099-12-10604101	17,12 €		C	tmavošedá RAL 7021	4	M10×1	10	39,5	26,3	15	10,9	4,9	6	1	10	–	8	14	3D
03099-12-10605101	17,12 €		C	tmavošedá RAL 7021	5	M10×1	10	39,5	26,3	15	10,9	4,9	6	1,3	10	–	8	14	3D
03099-12-10606101	17,12 €		C	tmavošedá RAL 7021	6	M10×1	10	39,5	26,3	15	10,9	4,9	6	1,8	10	–	8	14	3D
03099-12-1060512	18,60 €		C	tmavošedá RAL 7021	5	M12	12	48,4	31,1	19	12,9	5,7	8	1,3	12	–	8	15	3D
03099-12-1060612	18,60 €		C	tmavošedá RAL 7021	6	M12	12	48,4	31,1	19	12,9	5,7	8	1,8	12	–	8	15	3D
03099-12-1060812	18,60 €		C	tmavošedá RAL 7021	8	M12	12	48,4	31,1	19	12,9	5,7	8	2,3	12	–	8	15	3D
03099-12-10605121	18,60 €		C	tmavošedá RAL 7021	5	M12×1,5	12	48,4	31,1	19	12,9	5,7	8	1,3	12	–	8	15	3D
03099-12-10606121	18,60 €		C	tmavošedá RAL 7021	6	M12×1,5	12	48,4	31,1	19	12,9	5,7	8	1,8	12	–	8	15	3D
03099-12-10608121	18,60 €		C	tmavošedá RAL 7021	8	M12×1,5	12	48,4	31,1	19	12,9	5,7	8	2,3	12	–	8	15	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
