Aretační čepy, z oceli nebo nerezové oceli se snímačem stavu, kabelové připojení

Novinka

Popis tovaru

Kód:	03090-20
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

Kontaktné formuláre

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy, z oceli nebo nerezové oceli se snímačem stavu, kabelové připojení | 03090-20
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

Objednať

zavřít

JMÉNO:
E-MAIL:
WWW:
TEXT:

Dodací údaje Firma: IČO: DIČ: Jméno: Příjmení: Město Země PSČ
Ulice, č.p. E-mail: Telefon: Zde specifikujte zboží (objednací kód) a počet kusů, které chcete objednat:

Způsob platby:
Doprava:

Objednávka bude považována za závaznou po písemném potvrzení ze strany MAREK Industrial a.s.
Dodací termíny se mohou lišit dle aktuální skladové dostupnosti.
Konkrétní dodací termín a cena dopravy bude upřesněna v potvrzovací zprávě.

Doručovací adresa

Ulice, č.p. PSČ
Město Země

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 03090–20 Aretační čepy, z oceli nebo nerezové oceli se snímačem stavu, kabelové připojení

Varianty
Technické parametre

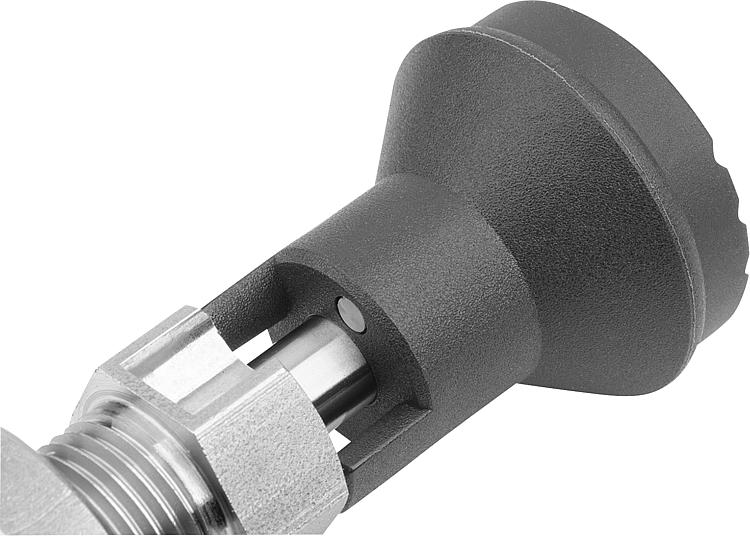

Popis výrobku	Aretační čepy se užívají tehdy, je-li třeba zabránit změně aretačního nastavení působením příčných sil. Příkladem je aretace délková a výšková a také aretace polohy ve strojírenství, při výrobě přístrojů, nábytku a při výrobě speciálních vozidel. U aretačních čepů se snímačem stavu lze pracovní stav registrovat elektronicky a dále zpracovávat. Připojení, například k řídicímu systému stroje, je kabelové prostřednictvím připojovacího kabelu integrovaného snímače.
Materiál	Ocelové provedení: Závitový kolík a aretační kolík z automatové oceli. Nerezové provedení: Aretační kolík, kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík, nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Hřibovitý úchyt, tmavošedý termoplast.
Provedení	Ocelové provedení: Závitové pouzdro brynýrováno. Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Závitové pouzdro bez povrchové úpravy. Aretační kolík kalený, broušený a bez povrchové úpravy. Aretační kolík nekalený, broušený a bez povrchové úpravy.
Upozornění	Snímač stavu sepne při zapadnutí při zdvihu S – 1 mm.
Technické údaje	Indukční snímač: Výstupní spínání: PNP spínací kontakt (NO) Provozní napětí: 6 – 30 V DC Provozní proud: <100 mA Spínací vzdálenost: 1 mm Spínací frekvence: <4000 Hz Odolnost vůči zkratu: ano Ochrana vůči přepólování: ano Třída ochrany: IP 67 Druh připojení: 2 m PVC kabel Teplotní rozsah: –10° C – +70°C Schválení: CE, c-UL-us, EAC
Použití	Aretační čepy se snímačem stavu umožňují řízení procesu v závislosti na manipulaci. Navíc lze zajistit, aby se aretační kolík nacházel v požadovaném pracovním stavu.
Bezpečnost	Aretační čepy se snímačem stavu nejsou vhodné k zajišťování osob.

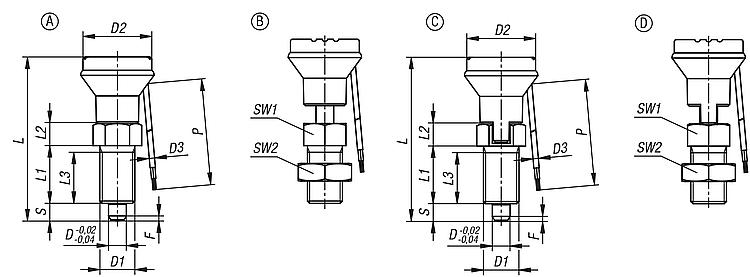

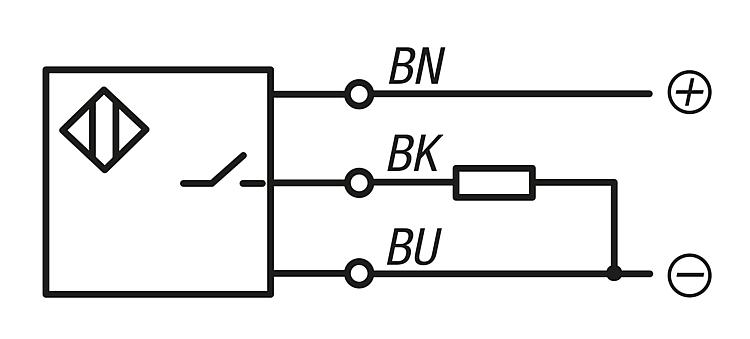

Odkaz na výkres	Provedení A: bez aretační drážky, bez protimatice Provedení B: bez aretační drážky, s protimaticí Provedení C: s aretační drážkou, bez protimatice Provedení D: s aretační drážkou, s protimaticí P = délka kabelu BN = hnědý BK = černý BU = modrý

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Materiál základní těleso	Aretační kolík	D	D1	D2	D3	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	P	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	3D
03090-20-11051	80,45 €		A	ocel	kalená	5	M10×1	25	2,4	51	17	7	15	5	13		1,3	2000	5	12	3D
03090-20-12061	81,64 €		A	ocel	kalená	6	M12×1,5	25	2,4	56	20	8	17	6	14		1,8	2000	6	14	3D
03090-20-13081	82,82 €		A	ocel	kalená	8	M16×1,5	33	2,4	74	26	10	23	8	19		2,3	2000	15	35	3D
03090-20-14101	86,41 €		A	ocel	kalená	10	M20×1,5	33	2,4	80	28	12	25	10	22		2,8	2000	15	34	3D
03090-20-14121	88,78 €		A	ocel	kalená	12	M20×1,5	33	2,4	84	28	14	25	12	22		2,8	2000	15	39	3D
03090-20-011051	84,02 €		A	nerezová ocel	kalená	5	M10×1	25	2,4	51	17	7	15	5	13		1,3	2000	5	12	3D
03090-20-012061	85,21 €		A	nerezová ocel	kalená	6	M12×1,5	25	2,4	56	20	8	17	6	14		1,8	2000	6	14	3D
03090-20-013081	88,78 €		A	nerezová ocel	kalená	8	M16×1,5	33	2,4	74	26	10	23	8	19		2,3	2000	15	35	3D
03090-20-014101	91,17 €		A	nerezová ocel	kalená	10	M20×1,5	33	2,4	80	28	12	25	10	22		2,8	2000	15	34	3D
03090-20-014121	93,55 €		A	nerezová ocel	kalená	12	M20×1,5	33	2,4	84	28	14	25	12	22		2,8	2000	15	39	3D
03090-20-111051	84,02 €		A	nerezová ocel	netvrzeno	5	M10×1	25	2,4	51	17	7	15	5	13		1,3	2000	5	12	3D
03090-20-112061	85,21 €		A	nerezová ocel	netvrzeno	6	M12×1,5	25	2,4	56	20	8	17	6	14		1,8	2000	6	14	3D
03090-20-113081	88,78 €		A	nerezová ocel	netvrzeno	8	M16×1,5	33	2,4	74	26	10	23	8	19		2,3	2000	15	35	3D
03090-20-114101	91,17 €		A	nerezová ocel	netvrzeno	10	M20×1,5	33	2,4	80	28	12	25	10	22		2,8	2000	15	34	3D
03090-20-114121	93,55 €		A	nerezová ocel	netvrzeno	12	M20×1,5	33	2,4	84	28	14	25	12	22		2,8	2000	15	39	3D
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Materiál základní těleso	Aretační kolík	D	D1	D2	D3	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	P	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	3D
03090-20-21051	80,45 €		B	ocel	kalená	5	M10×1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12	3D
03090-20-22061	81,64 €		B	ocel	kalená	6	M12×1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14	3D
03090-20-23081	82,82 €		B	ocel	kalená	8	M16×1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35	3D
03090-20-24101	86,41 €		B	ocel	kalená	10	M20×1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34	3D
03090-20-24121	88,78 €		B	ocel	kalená	12	M20×1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39	3D
03090-20-021051	84,02 €		B	nerezová ocel	kalená	5	M10×1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12	3D
03090-20-022061	85,21 €		B	nerezová ocel	kalená	6	M12×1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14	3D
03090-20-023081	88,78 €		B	nerezová ocel	kalená	8	M16×1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35	3D
03090-20-024101	91,17 €		B	nerezová ocel	kalená	10	M20×1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34	3D
03090-20-024121	93,55 €		B	nerezová ocel	kalená	12	M20×1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39	3D
03090-20-121051	84,02 €		B	nerezová ocel	netvrzeno	5	M10×1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12	3D
03090-20-122061	85,21 €		B	nerezová ocel	netvrzeno	6	M12×1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14	3D
03090-20-123081	88,78 €		B	nerezová ocel	netvrzeno	8	M16×1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35	3D
03090-20-124101	91,17 €		B	nerezová ocel	netvrzeno	10	M20×1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34	3D
03090-20-124121	93,55 €		B	nerezová ocel	netvrzeno	12	M20×1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39	3D
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Materiál základní těleso	Aretační kolík	D	D1	D2	D3	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	P	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	3D
03090-20-31051	82,24 €		C	ocel	kalená	5	M10×1	25	2,4	51	17	7	15	5	13		1,3	2000	5	12	3D
03090-20-32061	83,42 €		C	ocel	kalená	6	M12×1,5	25	2,4	56	20	8	17	6	14		1,8	2000	6	14	3D
03090-20-33081	84,61 €		C	ocel	kalená	8	M16×1,5	33	2,4	74	26	10	23	8	19		2,3	2000	15	35	3D
03090-20-34101	88,19 €		C	ocel	kalená	10	M20×1,5	33	2,4	80	28	12	25	10	22		2,8	2000	15	34	3D
03090-20-34121	90,57 €		C	ocel	kalená	12	M20×1,5	33	2,4	84	28	14	25	12	22		2,8	2000	15	39	3D
03090-20-031051	85,81 €		C	nerezová ocel	kalená	5	M10×1	25	2,4	51	17	7	15	5	13		1,3	2000	5	12	3D
03090-20-032061	86,99 €		C	nerezová ocel	kalená	6	M12×1,5	25	2,4	56	20	8	17	6	14		1,8	2000	6	14	3D
03090-20-033081	90,57 €		C	nerezová ocel	kalená	8	M16×1,5	33	2,4	74	26	10	23	8	19		2,3	2000	15	35	3D
03090-20-034101	92,95 €		C	nerezová ocel	kalená	10	M20×1,5	33	2,4	80	28	12	25	10	22		2,8	2000	15	34	3D
03090-20-034121	95,34 €		C	nerezová ocel	kalená	12	M20×1,5	33	2,4	84	28	14	25	12	22		2,8	2000	15	39	3D
03090-20-132061	86,99 €		C	nerezová ocel	netvrzeno	6	M12×1,5	25	2,4	56	20	8	17	6	14		1,8	2000	6	14	3D
03090-20-131051	85,81 €		C	nerezová ocel	netvrzeno	5	M10×1	25	2,4	51	17	7	15	5	13		1,3	2000	5	12	3D
03090-20-133081	90,57 €		C	nerezová ocel	netvrzeno	8	M16×1,5	33	2,4	74	26	10	23	8	19		2,3	2000	15	35	3D
03090-20-134101	92,95 €		C	nerezová ocel	netvrzeno	10	M20×1,5	33	2,4	80	28	12	25	10	22		2,8	2000	15	34	3D
03090-20-134121	95,34 €		C	nerezová ocel	netvrzeno	12	M20×1,5	33	2,4	84	28	14	25	12	22		2,8	2000	15	39	3D
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Materiál základní těleso	Aretační kolík	D	D1	D2	D3	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	P	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	3D
03090-20-41051	82,24 €		D	ocel	kalená	5	M10×1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12	3D
03090-20-42061	83,42 €		D	ocel	kalená	6	M12×1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14	3D
03090-20-43081	84,61 €		D	ocel	kalená	8	M16×1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35	3D
03090-20-44101	88,19 €		D	ocel	kalená	10	M20×1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34	3D
03090-20-44121	90,57 €		D	ocel	kalená	12	M20×1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39	3D
03090-20-041051	85,81 €		D	nerezová ocel	kalená	5	M10×1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12	3D
03090-20-042061	86,99 €		D	nerezová ocel	kalená	6	M12×1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14	3D
03090-20-043081	90,57 €		D	nerezová ocel	kalená	8	M16×1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35	3D
03090-20-044101	92,95 €		D	nerezová ocel	kalená	10	M20×1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34	3D
03090-20-044121	95,34 €		D	nerezová ocel	kalená	12	M20×1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39	3D
03090-20-142061	86,99 €		D	nerezová ocel	netvrzeno	6	M12×1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14	3D
03090-20-141051	85,81 €		D	nerezová ocel	netvrzeno	5	M10×1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12	3D
03090-20-143081	90,57 €		D	nerezová ocel	netvrzeno	8	M16×1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35	3D
03090-20-144101	92,95 €		D	nerezová ocel	netvrzeno	10	M20×1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34	3D
03090-20-144121	95,34 €		D	nerezová ocel	netvrzeno	12	M20×1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
