Aretační čepy, z oceli nebo nerezové oceli s excentrickou pákou

Novinka

Popis tovaru

Kód:	03090
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy, z oceli nebo nerezové oceli s excentrickou pákou | 03090
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 03090 Aretační čepy, z oceli nebo nerezové oceli s excentrickou pákou

Varianty
Technické parametre

Materiál	Ocelové provedení: Závitové pouzdro 1.0718. Aretační kolík 1.0718. Provedení z nerezové oceli: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Ovládací páka z termoplastu PPA (odolnost proti vysoké teplotě) vyztužena skelnými vlákny.
Provedení	Ocelové provedení: Závitové pouzdro, brynýrováno. Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Závitové pouzdro bez povrchové úpravy. Bez povrchové úpravy a bez povrchové úpravy. Manipulační páka, černá nebo bezpečnostní červená RAL3020.

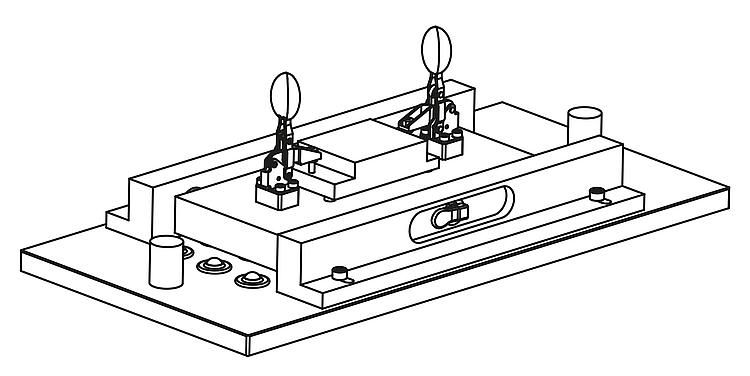

Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu. U tohoto aretačního čepu se vysunutí uskutečňuje pomocí excentrické páky. Aretační čep zůstane vysunutý, posune-li se ovládací páka přes mrtvý bod excentru. Ergonomický úchyt excentru umožňuje snadnou manipulaci s malým vynaložením síly.
Teplotní rozsah	Teplota při dlouhodobém používání podle IEC 216 max. 160 °C. Teplota krátkodobého použití max. 250 °C.
Přednosti	Snadná a rychlá obsluha. K použití za vysokých teplot. S integrovanou aretační funkcí.
Na vyžádání	Nestandardní provedení.
Příslušenství	Distanční kroužky 03089 Polohovací pouzdra pro aretační čepy 03099–50 Přídržné prvky ocelové 03099

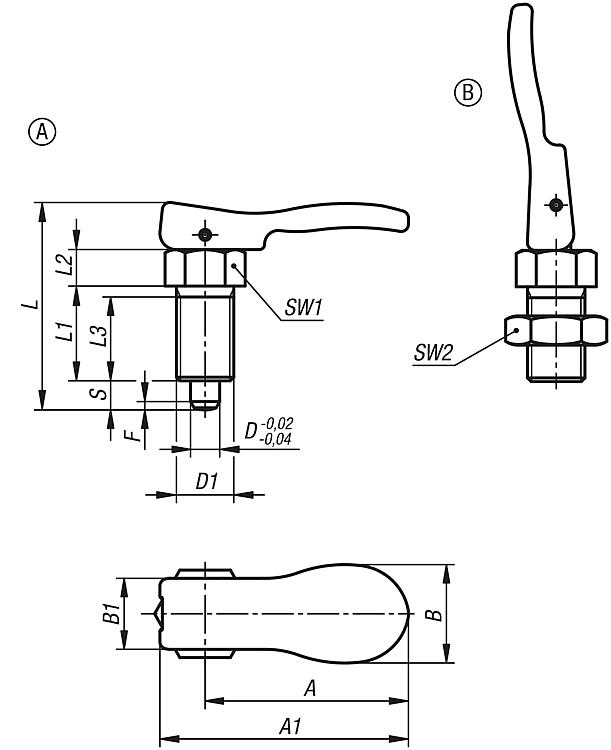

Odkaz na výkres	Provedení A: bez kontramatice Provedení B: s kontramaticí

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	Barva komponentu	Provedení	A	A1	B	B1	D	D1	Zdvih S	L	L1	L2	L3	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	.step
03090-8105	9,77 €		ocel	černá	A	31,7	41,7	17,8	12,9	5	M10×1	5	39	17	7	15	13		1,3	5	12
03090-8206	10,86 €		ocel	černá	A	31,6	41,7	17,8	12,9	6	M12×1,5	6	44	20	8	17	14		1,8	6	14
03090-8308	12,97 €		ocel	černá	A	55,5	67,8	26,9	19,4	8	M16×1,5	8	56,9	26	10	23	19		2,3	15	35
03090-8410	21,06 €		ocel	černá	A	53,4	67,8	26,9	19,4	10	M20×1,5	10	62,9	28	12	25	22		2,8	15	34
03090-8105154	9,77 €		ocel	bezpečnostní červená RAL 3020	A	31,7	41,7	17,8	12,9	5	M10×1	5	39	17	7	15	13		1,3	5	12	.step
03090-8206154	10,86 €		ocel	bezpečnostní červená RAL 3020	A	31,6	41,7	17,8	12,9	6	M12×1,5	6	44	20	8	17	14		1,8	6	14
03090-8308154	12,97 €		ocel	bezpečnostní červená RAL 3020	A	55,5	67,8	26,9	19,4	8	M16×1,5	8	56,9	26	10	23	19		2,3	15	35
03090-8410154	21,06 €		ocel	bezpečnostní červená RAL 3020	A	53,4	67,8	26,9	19,4	10	M20×1,5	10	62,9	28	12	25	22		2,8	15	34
03090-18105	14,23 €		nerezová ocel	černá	A	31,7	41,7	17,8	12,9	5	M10×1	5	39	17	7	15	13		1,3	5	12
03090-18206	16,83 €		nerezová ocel	černá	A	31,6	41,7	17,8	12,9	6	M12×1,5	6	44	20	8	17	14		1,8	6	14
03090-18308	22,84 €		nerezová ocel	černá	A	55,5	67,8	26,9	19,4	8	M16×1,5	8	56,9	26	10	23	19		2,3	15	35
03090-18410	44,05 €		nerezová ocel	černá	A	53,4	67,8	26,9	19,4	10	M20×1,5	10	62,9	28	12	25	22		2,8	15	34
03090-18105154	14,23 €		nerezová ocel	bezpečnostní červená RAL 3020	A	31,7	41,7	17,8	12,9	5	M10×1	5	39	17	7	15	13		1,3	5	12
03090-18206154	16,83 €		nerezová ocel	bezpečnostní červená RAL 3020	A	31,6	41,7	17,8	12,9	6	M12×1,5	6	44	20	8	17	14		1,8	6	14
03090-18308154	22,84 €		nerezová ocel	bezpečnostní červená RAL 3020	A	55,5	67,8	26,9	19,4	8	M16×1,5	8	56,9	26	10	23	19		2,3	15	35
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	Barva komponentu	Provedení	A	A1	B	B1	D	D1	Zdvih S	L	L1	L2	L3	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	.step
03090-18410154	44,05 €		nerezová ocel	bezpečnostní červená RAL 3020	A	53,4	67,8	26,9	19,4	10	M20×1,5	10	62,9	28	12	25	22		2,8	15	34
03090-9105	9,91 €		ocel	černá	B	31,7	41,7	17,8	12,9	5	M10×1	5	39	17	7	15	13	17	1,3	5	12
03090-9206	11,01 €		ocel	černá	B	31,6	41,7	17,8	12,9	6	M12×1,5	6	44	20	8	17	14	19	1,8	6	14
03090-9308	13,28 €		ocel	černá	B	55,5	67,8	26,9	19,4	8	M16×1,5	8	56,9	26	10	23	19	24	2,3	15	35
03090-9410	21,48 €		ocel	černá	B	53,4	67,8	26,9	19,4	10	M20×1,5	10	62,9	28	12	25	22	30	2,8	15	34	.step
03090-9105154	9,91 €		ocel	bezpečnostní červená RAL 3020	B	31,7	41,7	17,8	12,9	5	M10×1	5	39	17	7	15	13	17	1,3	5	12
03090-9206154	11,01 €		ocel	bezpečnostní červená RAL 3020	B	31,6	41,7	17,8	12,9	6	M12×1,5	6	44	20	8	17	14	19	1,8	6	14
03090-9308154	13,28 €		ocel	bezpečnostní červená RAL 3020	B	55,5	67,8	26,9	19,4	8	M16×1,5	8	56,9	26	10	23	19	24	2,3	15	35
03090-9410154	21,48 €		ocel	bezpečnostní červená RAL 3020	B	53,4	67,8	26,9	19,4	10	M20×1,5	10	62,9	28	12	25	22	30	2,8	15	34
03090-19105	15,08 €		nerezová ocel	černá	B	31,7	41,7	17,8	12,9	5	M10×1	5	39	17	7	15	13	17	1,3	5	12
03090-19206	17,76 €		nerezová ocel	černá	B	31,6	41,7	17,8	12,9	6	M12×1,5	6	44	20	8	17	14	19	1,8	6	14
03090-19308	24,24 €		nerezová ocel	černá	B	55,5	67,8	26,9	19,4	8	M16×1,5	8	56,9	26	10	23	19	24	2,3	15	35
03090-19410	44,86 €		nerezová ocel	černá	B	53,4	67,8	26,9	19,4	10	M20×1,5	10	62,9	28	12	25	22	30	2,8	15	34
03090-19105154	15,08 €		nerezová ocel	bezpečnostní červená RAL 3020	B	31,7	41,7	17,8	12,9	5	M10×1	5	39	17	7	15	13	17	1,3	5	12
03090-19206154	17,76 €		nerezová ocel	bezpečnostní červená RAL 3020	B	31,6	41,7	17,8	12,9	6	M12×1,5	6	44	20	8	17	14	19	1,8	6	14
Objednací kód	Základná cena bez DPH	Objednat	Materiál základní těleso	Barva komponentu	Provedení	A	A1	B	B1	D	D1	Zdvih S	L	L1	L2	L3	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	.step
03090-19308154	24,24 €		nerezová ocel	bezpečnostní červená RAL 3020	B	55,5	67,8	26,9	19,4	8	M16×1,5	8	56,9	26	10	23	19	24	2,3	15	35
03090-19410154	44,86 €		nerezová ocel	bezpečnostní červená RAL 3020	B	53,4	67,8	26,9	19,4	10	M20×1,5	10	62,9	28	12	25	22	30	2,8	15	34
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
