Aretačné čapy s páčkou, nerezové s dorazom

Name: Aretačné čapy s páčkou, nerezové s dorazom
Brand: norelem
SKU: 03099-21
Availability: InStock

Popis produktu

Kód:	03099-21
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok s dĺžkou nad 2 m zohľadňujeme podľa skutočných hodnôt a v prípade potreby ju dodatočne upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretačné čapy s páčkou, nerezové s dorazom | 03099-21
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Dátový list norelem 03099–21 Aretačné čapy s páčkou, nerezové s dorazom

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Konečná cena s DPH	Objednať	CAD	Prevedenie	Špecifikácia	D	D1‎	d2	L	L1	L3	B	B1	H	SW1	F x 30°	SW2	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
03099-21-1040410	18,82 €	22,77 €		.step	A	levé	4	M10	10mm	38	25	15	9mm	3	6mm	10	1		8	14
03099-21-1040510	18,82 €	22,77 €		.step	A	levé	5	M10	10mm	38	25	15	9mm	3	6mm	10	1,3		8	14
03099-21-1040512	20,53 €	24,84 €		.step	A	levé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,3		8	15
03099-21-1040610	18,82 €	22,77 €		.step	A	levé	6	M10	10mm	38	25	15	9mm	3	6mm	10	1,8		8	14
03099-21-1040612	20,53 €	24,84 €		.step	A	levé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,8		8	15
03099-21-1040616	22,55 €	27,29 €		.step	A	levé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	1,8		15	35
03099-21-1040812	20,53 €	24,84 €		.step	A	levé	8	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	2,3		8	15
03099-21-1040816	22,55 €	27,29 €		.step	A	levé	8	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,3		15	35
03099-21-1041016	22,55 €	27,29 €		.step	A	levé	10	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,8		15	35
03099-21-1050410	19,23 €	23,27 €		.step	B	levé	4	M10	10mm	38	25	15	9mm	3	6mm	10	1	17	8	14
03099-21-1050510	19,23 €	23,27 €		.step	B	levé	5	M10	10mm	38	25	15	9mm	3	6mm	10	1,3	17	8	14
03099-21-1050512	21,22 €	25,68 €		.step	B	levé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,3	19	8	15
03099-21-1050610	19,23 €	23,27 €		.step	B	levé	6	M10	10mm	38	25	15	9mm	3	6mm	10	1,8	17	8	14
03099-21-1050612	21,22 €	25,68 €		.step	B	levé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,8	19	8	15
03099-21-1050616	23,82 €	28,82 €		.step	B	levé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	1,8	24	15	35
Objednávací kód	Základná cena bez DPH	Konečná cena s DPH	Objednať	CAD	Prevedenie	Špecifikácia	D	D1‎	d2	L	L1	L3	B	B1	H	SW1	F x 30°	SW2	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
03099-21-1050812	21,22 €	25,68 €		.step	B	levé	8	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	2,3	19	8	15
03099-21-1050816	23,82 €	28,82 €		.step	B	levé	8	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,3	24	15	35
03099-21-1051016	23,82 €	28,82 €		.step	B	levé	10	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,8	24	15	35
03099-21-2040410	18,82 €	22,77 €		.step	A	pravé	4	M10	10mm	38	25	15	9mm	3	6mm	10	1		8	14
03099-21-2040510	18,82 €	22,77 €		.step	A	pravé	5	M10	10mm	38	25	15	9mm	3	6mm	10	1,3		8	14
03099-21-2040512	20,53 €	24,84 €		.step	A	pravé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,3		8	15
03099-21-2040610	18,82 €	22,77 €		.step	A	pravé	6	M10	10mm	38	25	15	9mm	3	6mm	10	1,8		8	14
03099-21-2040612	20,53 €	24,84 €		.step	A	pravé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,8		8	15
03099-21-2040616	22,55 €	27,29 €		.step	A	pravé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	1,8		15	35
03099-21-2040812	20,53 €	24,84 €		.step	A	pravé	8	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	2,3		8	15
03099-21-2040816	22,55 €	27,29 €		.step	A	pravé	8	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,3		15	35
03099-21-2041016	22,55 €	27,29 €		.step	A	pravé	10	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,8		15	35
03099-21-2050410	19,23 €	23,27 €		.step	B	pravé	4	M10	10mm	38	25	15	9mm	3	6mm	10	1	17	8	14
03099-21-2050510	19,23 €	23,27 €		.step	B	pravé	5	M10	10mm	38	25	15	9mm	3	6mm	10	1,3	17	8	14
03099-21-2050512	21,22 €	25,68 €		.step	B	pravé	5	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,3	19	8	15
Objednávací kód	Základná cena bez DPH	Konečná cena s DPH	Objednať	CAD	Prevedenie	Špecifikácia	D	D1‎	d2	L	L1	L3	B	B1	H	SW1	F x 30°	SW2	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
03099-21-2050610	19,23 €	23,27 €		.step	B	pravé	6	M10	10mm	38	25	15	9mm	3	6mm	10	1,8	17	8	14
03099-21-2050612	21,22 €	25,68 €		.step	B	pravé	6	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	1,8	19	8	15
03099-21-2050616	23,82 €	28,82 €		.step	B	pravé	6	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	1,8	24	15	35
03099-21-2050812	21,22 €	25,68 €		.step	B	pravé	8	M12	12mm	47,8	30	19	10,8mm	3,6	8mm	12	2,3	19	8	15
03099-21-2050816	23,82 €	28,82 €		.step	B	pravé	8	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,3	24	15	35
03099-21-2051016	23,82 €	28,82 €		.step	B	pravé	10	M16	16mm	60,4	40	26	14,4mm	4,8	10mm	16	2,8	24	15	35
03099-21-10408201	26,80 €	32,43 €		.step	A	levé	8	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,3		20	60
03099-21-10410201	26,80 €	32,43 €		.step	A	levé	10	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,8		20	60
03099-21-10412201	26,80 €	32,43 €		.step	A	levé	12	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	3		20	60
03099-21-10508201	29,61 €	35,83 €		.step	B	levé	8	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,3	30	20	60
03099-21-10510201	29,61 €	35,83 €		.step	B	levé	10	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,8	30	20	60
03099-21-10512201	29,61 €	35,83 €		.step	B	levé	12	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	3	30	20	60
03099-21-20408201	26,80 €	32,43 €		.step	A	pravé	8	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,3		20	60
03099-21-20410201	26,80 €	32,43 €		.step	A	pravé	10	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,8		20	60
03099-21-20412201	26,80 €	32,43 €		.step	A	pravé	12	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	3		20	60
Objednávací kód	Základná cena bez DPH	Konečná cena s DPH	Objednať	CAD	Prevedenie	Špecifikácia	D	D1‎	d2	L	L1	L3	B	B1	H	SW1	F x 30°	SW2	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
03099-21-20508201	29,61 €	35,83 €		.step	B	pravé	8	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,3	30	20	60
03099-21-20510201	29,61 €	35,83 €		.step	B	pravé	10	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	2,8	30	20	60
03099-21-20512201	29,61 €	35,83 €		.step	B	pravé	12	M20×1,5	20mm	70	50	30	18mm	6	12mm	20	3	30	20	60
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Nerezová ocel 1.4305.
Prevedenie	Bez povrchové úpravy. Aretační kolík broušený, nekalený.
Upozornenie	Uzávěry s páčkou se používají tehdy, když aretační kolík nesmí dočasně vyčnívat. Otočením závory o 180° se aretační kolík zasune. Zaskakovací zářez způsobí, že uzávěr v této poloze drží. Dorazem 180° se zabrání přeskočení zářezu rastru a tím zabrání novému vysunutí aretačního kolíku. Volbou strany dorazu se definuje směr otáčení zástrčky.

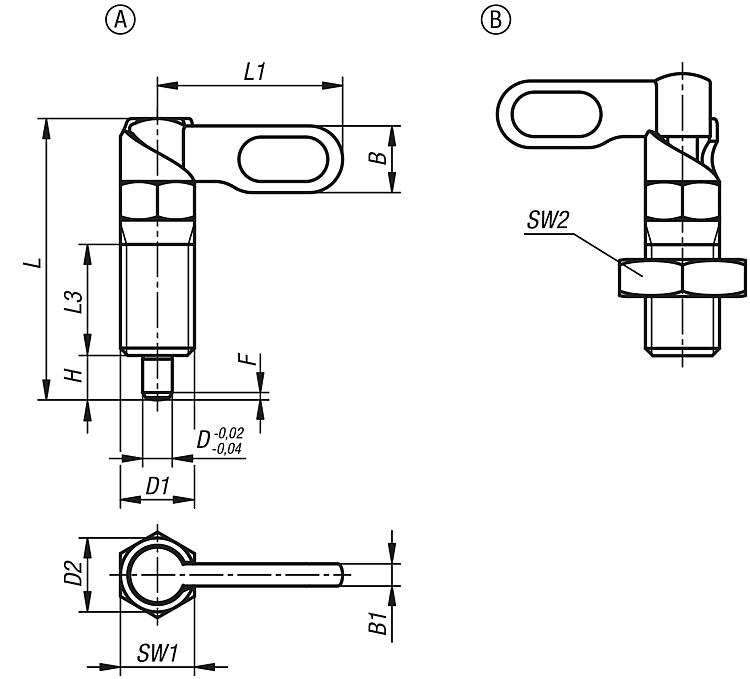

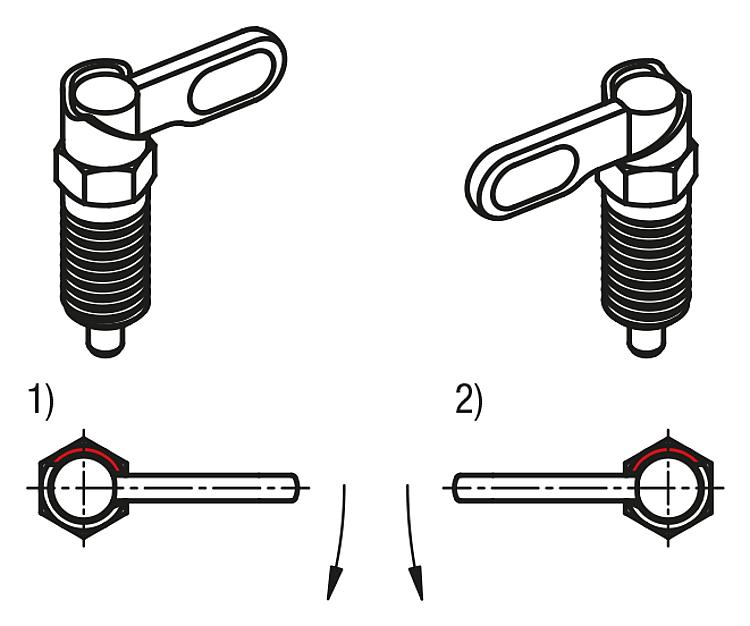

Odkaz na výkres	Provedení A: úchyt ,bez povrstvení, bez matice Provedení B: úchyt bez povrstvení, s maticí 1) doraz levý 2) doraz pravý
