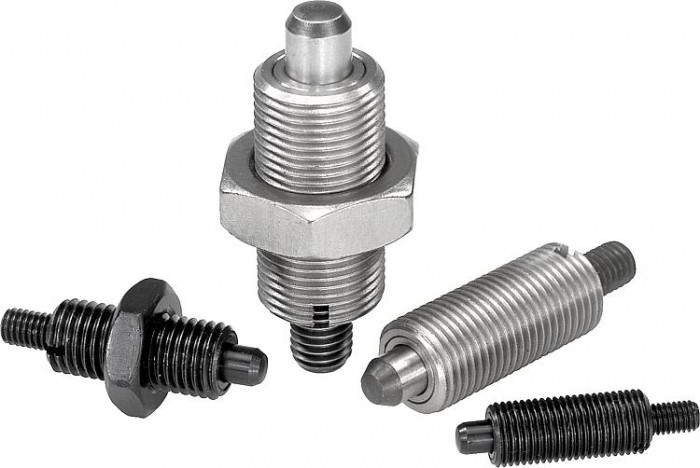

Aretačné čapy bez nákružka

Popis tovaru

Kód:	03096
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretačné čapy bez nákružka | 03096
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 03096 Aretační čepy bez nákružku

Varianty
Technické parametre

Material	Ocelové provedení: Aaretační kolík kalený: Třída pevnosti 5.8. Nerezové provedení: Aretační kolík kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305.
Provedení:	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Aretační kolík nekalený, broušený a bez povrchové úpravy.
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve po vysunutí aretačního čepu je možné nastavit jinou aretační polohu. Na vyčnívající závitový kolík je možné upevnit nestandardní úchytky. Kromě toho závitový kolík umožňuje ovládání aretačního čepu, např. automaticky (programově řízené) pomocí pneumatického válce nebo ovládání na dálku pomocí lanka vedeného v bovdenu. Pro účely našroubování je možné dodat montážní klíč ke šroubu. Ten je třeba nasadit na závitovou vložku tak, aby jeho kolíky zapadly do drážky v horní části šroubu.
Na vyžádání	Nestandardní provedení.
Příslušenství	Distanční kroužky 03089

Detail zavřít

Zruš filter

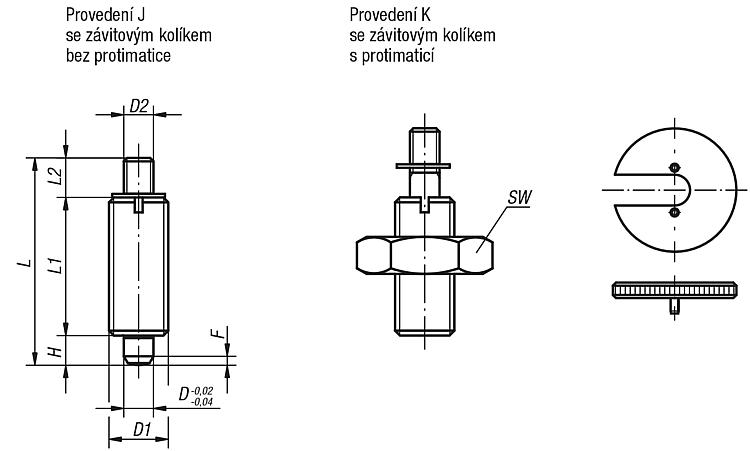

Objednací kód	Základná cena bez DPH	Objednat	CAD	Material	Provedení	D	D1	D2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíč ke šroubu
03096-1903	6,03 €		CAD	ocel tvrzeno	J	3	M6×0,75	M2	24	17	3,5	3,5mm		0,8	4,5	10	03094–99
03096-1004	5,71 €		CAD	ocel tvrzeno	J	4	M8×1	M3	32	21	7	4mm		1	6	12	03094–90
03096-1105	5,46 €		CAD	ocel tvrzeno	J	5	M10×1	M4	37	24	8	5mm		1,3	5	12	03094–91
03096-1206	5,86 €		CAD	ocel tvrzeno	J	6	M12×1,5	M6	42	28	8	6mm		1,8	6	14	03094–92
03096-1308	6,30 €		CAD	ocel tvrzeno	J	8	M16×1,5	M8	56	36	12	8mm		2,3	15	35	03094–93
03096-1410	9,88 €		CAD	ocel tvrzeno	J	10	M20×1,5	M8	62	40	12	10mm		2,8	15	34	03094–94
03096-1412	10,87 €		CAD	ocel tvrzeno	J	12	M20×1,5	M8	66	42	12	12mm		2,8	15	39	03094–94
03096-1516	12,35 €		CAD	ocel tvrzeno	J	16	M24×2	M10	80	50	14	16mm		3,2	20	46	03094–95
03096-01903	10,80 €		CAD	nerezová ocel tvrzeno	J	3	M6×0,75	M2	24	17	3,5	3,5mm		0,8	4,5	10	03094–99
03096-01004	10,29 €		CAD	nerezová ocel tvrzeno	J	4	M8×1	M3	32	21	7	4mm		1	6	12	03094–90
03096-01105	8,83 €		CAD	nerezová ocel tvrzeno	J	5	M10×1	M4	37	24	8	5mm		1,3	5	12	03094–91
03096-01206	10,58 €		CAD	nerezová ocel tvrzeno	J	6	M12×1,5	M6	42	28	8	6mm		1,8	6	14	03094–92
03096-01308	11,97 €		CAD	nerezová ocel tvrzeno	J	8	M16×1,5	M8	56	36	12	8mm		2,3	15	35	03094–93
03096-01410	18,86 €		CAD	nerezová ocel tvrzeno	J	10	M20×1,5	M8	62	40	12	10mm		2,8	15	34	03094–94
03096-01412	20,75 €		CAD	nerezová ocel tvrzeno	J	12	M20×1,5	M8	66	42	12	12mm		2,8	15	39	03094–94
Objednací kód	Základná cena bez DPH	Objednat	CAD	Material	Provedení	D	D1	D2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíč ke šroubu
03096-01516	23,56 €		CAD	nerezová ocel tvrzeno	J	16	M24×2	M10	80	50	14	16mm		3,2	20	46	03094–95
03096-11903	10,80 €		CAD	nerezová ocel netvrzeno	J	3	M6×0,75	M2	24	17	3,5	3,5mm		0,8	4,5	10	03094–99
03096-11004	10,29 €		CAD	nerezová ocel netvrzeno	J	4	M8×1	M3	32	21	7	4mm		1	6	12	03094–90
03096-11105	8,83 €		CAD	nerezová ocel netvrzeno	J	5	M10×1	M4	37	24	8	5mm		1,3	5	12	03094–91
03096-11206	10,58 €		CAD	nerezová ocel netvrzeno	J	6	M12×1,5	M6	42	28	8	6mm		1,8	6	14	03094–92
03096-11308	11,97 €		CAD	nerezová ocel netvrzeno	J	8	M16×1,5	M8	56	36	12	8mm		2,3	15	35	03094–93
03096-11410	18,86 €		CAD	nerezová ocel netvrzeno	J	10	M20×1,5	M8	62	40	12	10mm		2,8	15	34	03094–94
03096-11412	20,75 €		CAD	nerezová ocel netvrzeno	J	12	M20×1,5	M8	66	42	12	12mm		2,8	15	39	03094–94
03096-11516	23,56 €		CAD	nerezová ocel netvrzeno	J	16	M24×2	M10	80	50	14	16mm		3,2	20	46	03094–95
03096-2903	6,11 €		CAD	ocel tvrzeno	K	3	M6×0,75	M2	24	17	3,5	3,5mm	10	0,8	4,5	10	03094–99
03096-2004	5,83 €		CAD	ocel tvrzeno	K	4	M8×1	M3	32	21	7	4mm	13	1	6	12	03094–90
03096-2105	5,56 €		CAD	ocel tvrzeno	K	5	M10×1	M4	37	24	8	5mm	17	1,3	5	12	03094–91
03096-2206	5,99 €		CAD	ocel tvrzeno	K	6	M12×1,5	M6	42	28	8	6mm	19	1,8	6	14	03094–92
03096-2308	6,76 €		CAD	ocel tvrzeno	K	8	M16×1,5	M8	56	36	12	8mm	24	2,3	15	35	03094–93
03096-2410	10,30 €		CAD	ocel tvrzeno	K	10	M20×1,5	M8	62	40	12	10mm	30	2,8	15	34	03094–94
Objednací kód	Základná cena bez DPH	Objednat	CAD	Material	Provedení	D	D1	D2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíč ke šroubu
03096-2412	11,31 €		CAD	ocel tvrzeno	K	12	M20×1,5	M8	66	42	12	12mm	30	2,8	15	39	03094–94
03096-2516	12,90 €		CAD	ocel tvrzeno	K	16	M24×2	M10	80	50	14	16mm	36	3,2	20	46	03094–95
03096-02903	11,81 €		CAD	nerezová ocel tvrzeno	K	3	M6×0,75	M2	24	17	3,5	3,5mm	10	0,8	4,5	10	03094–99
03096-02004	11,24 €		CAD	nerezová ocel tvrzeno	K	4	M8×1	M3	32	21	7	4mm	13	1	6	12	03094–90
03096-02105	9,61 €		CAD	nerezová ocel tvrzeno	K	5	M10×1	M4	37	24	8	5mm	17	1,3	5	12	03094–91
03096-02206	11,14 €		CAD	nerezová ocel tvrzeno	K	6	M12×1,5	M6	42	28	8	6mm	19	1,8	6	14	03094–92
03096-02308	13,39 €		CAD	nerezová ocel tvrzeno	K	8	M16×1,5	M8	56	36	12	8mm	24	2,3	15	35	03094–93
03096-02410	20,35 €		CAD	nerezová ocel tvrzeno	K	10	M20×1,5	M8	62	40	12	10mm	30	2,8	15	34	03094–94
03096-02412	22,40 €		CAD	nerezová ocel tvrzeno	K	12	M20×1,5	M8	66	42	12	12mm	30	2,8	15	39	03094–94
03096-02516	25,44 €		CAD	nerezová ocel tvrzeno	K	16	M24×2	M10	80	50	14	16mm	36	3,2	20	46	03094–95
03096-12903	11,81 €		CAD	nerezová ocel netvrzeno	K	3	M6×0,75	M2	24	17	3,5	3,5mm	10	0,8	4,5	10	03094–99
03096-12004	11,24 €		CAD	nerezová ocel netvrzeno	K	4	M8×1	M3	32	21	7	4mm	13	1	6	12	03094–90
03096-12105	9,61 €		CAD	nerezová ocel netvrzeno	K	5	M10×1	M4	37	24	8	5mm	17	1,3	5	12	03094–91
03096-12206	11,14 €		CAD	nerezová ocel netvrzeno	K	6	M12×1,5	M6	42	28	8	6mm	19	1,8	6	14	03094–92
03096-12308	13,39 €		CAD	nerezová ocel netvrzeno	K	8	M16×1,5	M8	56	36	12	8mm	24	2,3	15	35	03094–93
Objednací kód	Základná cena bez DPH	Objednat	CAD	Material	Provedení	D	D1	D2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíč ke šroubu
03096-12410	20,35 €		CAD	nerezová ocel netvrzeno	K	10	M20×1,5	M8	62	40	12	10mm	30	2,8	15	34	03094–94
03096-12412	22,40 €		CAD	nerezová ocel netvrzeno	K	12	M20×1,5	M8	66	42	12	12mm	30	2,8	15	39	03094–94
03096-12516	25,44 €		CAD	nerezová ocel netvrzeno	K	16	M24×2	M10	80	50	14	16mm	36	3,2	20	46	03094–95
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
