Aretačné čapy bez nákružka, s predĺženým aretačným kolíkom

Popis tovaru

Kód:	03093
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretačné čapy bez nákružka, s predĺženým aretačným kolíkom | 03093
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Přehrát video

Datový list 03093 Aretační čepy bez nákružku, s prodlouženým aretačním kolíkem

Varianty
Technické parametre

Material	Ocelové provedení: Aretační kolík kalený: Třída pevnosti 5.8. Nerezové provedení: Aretační kolík kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Úchytka hřibovitého tvaru, tmavošedý termoplast.

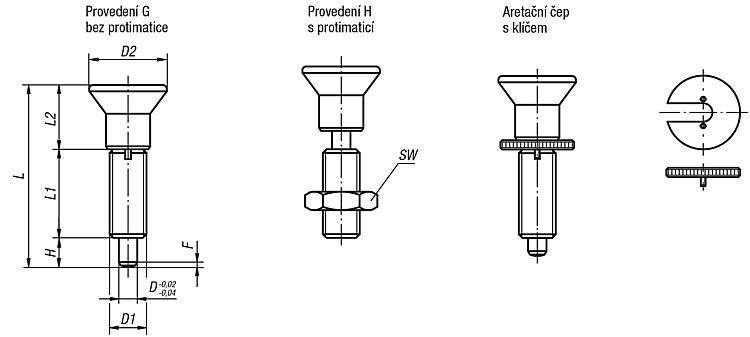

Provedení:	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Aretační kolík nekalený, broušený a bez povrchové úpravy.

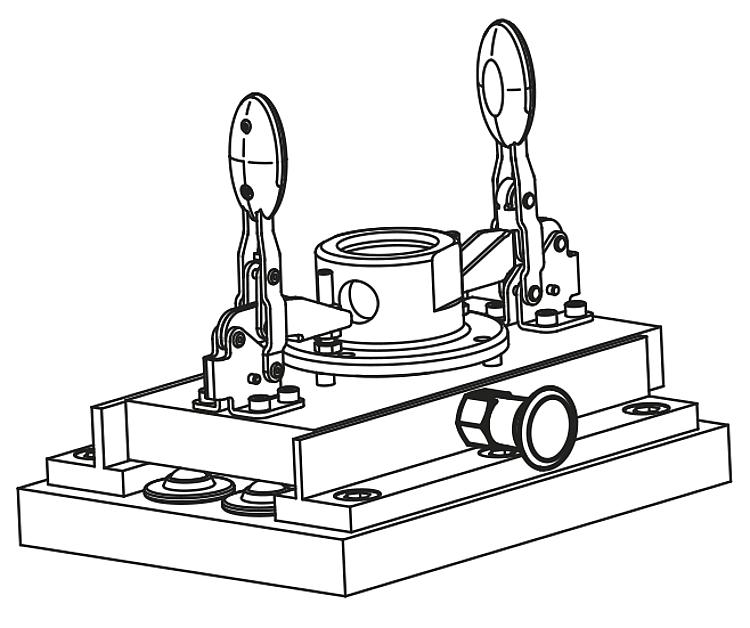

Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Pro účely našroubování je možné dodat montážní klíč ke šroubu. Ten je třeba zasunout pod uvolněnou hřibovitou úchytku tak, aby jeho kolíky zapadly do drážky v horní části šroubu.
Na vyžádání	Nestandardní provedení.
Příslušenství	Distanční kroužky 03089

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	CAD	Material	Provedení	D	D1	d2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíč ke šroubu
03093-21903	6,27 €		CAD	ocel tvrzeno	G	3	M6×0,75	14mm	33	17	11	5mm		0,8	4,5	12	03094–99
03093-21004	5,98 €		CAD	ocel tvrzeno	G	4	M8×1	18mm	40,5	21	13,5	6mm		1	6	15	03094–90
03093-21105	5,67 €		CAD	ocel tvrzeno	G	5	M10×1	21mm	46,5	24	14,5	8mm		1,3	5	16	03094–91
03093-21206	6,13 €		CAD	ocel tvrzeno	G	8	M12×1,5	25mm	54,7	28	17,7	9mm		1,8	6	18	03094–92
03093-21308	7,15 €		CAD	ocel tvrzeno	G	8	M16×1,5	33mm	72	36	24	12mm		2,3	15	45	03094–93
03093-21410	10,62 €		CAD	ocel tvrzeno	G	10	M20×1,5	33mm	79	40	24	15mm		2,8	15	43	03094–94
03093-21412	11,69 €		CAD	ocel tvrzeno	G	12	M20×1,5	33mm	84	42	24	18mm		2,8	15	51	03094–94
03093-21516	13,27 €		CAD	ocel tvrzeno	G	16	M24×2	40mm	104	50	30	24mm		3,2	20	60	03094–95
03093-201903	10,61 €		CAD	nerezová ocel tvrzeno	G	3	M6×0,75	14mm	33	17	11	5mm		0,8	4,5	12	03094–99
03093-201004	10,11 €		CAD	nerezová ocel tvrzeno	G	4	M8×1	18mm	40,5	21	13,5	6mm		1	6	15	03094–90
03093-201105	9,65 €		CAD	nerezová ocel tvrzeno	G	5	M10×1	21mm	46,5	24	14,5	8mm		1,3	5	16	03094–91
03093-201206	10,72 €		CAD	nerezová ocel tvrzeno	G	6	M12×1,5	25mm	54,7	28	17,7	9mm		1,8	6	18	03094–92
03093-201308	12,72 €		CAD	nerezová ocel tvrzeno	G	8	M16×1,5	33mm	72	36	24	12mm		2,3	15	45	03094–93
03093-201410	19,19 €		CAD	nerezová ocel tvrzeno	G	10	M20×1,5	33mm	79	40	24	15mm		2,8	15	43	03094–94
03093-201412	21,13 €		CAD	nerezová ocel tvrzeno	G	12	M20×1,5	33mm	84	42	24	18mm		2,8	15	51	03094–94
Objednací kód	Základná cena bez DPH	Objednat	CAD	Material	Provedení	D	D1	d2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíč ke šroubu
03093-201516	24,00 €		CAD	nerezová ocel tvrzeno	G	16	M24×2	40mm	104	50	30	24mm		3,2	20	60	03094–95
03093-211903	10,61 €		CAD	nerezová ocel netvrzeno	G	3	M6×0,75	14mm	33	17	11	5mm		0,8	4,5	12	03094–99
03093-211004	10,11 €		CAD	nerezová ocel netvrzeno	G	4	M8×1	18mm	40,5	21	13,5	6mm		1	6	15	03094–90
03093-211105	9,65 €		CAD	nerezová ocel netvrzeno	G	5	M10×1	21mm	46,5	24	14,5	8mm		1,3	5	16	03094–91
03093-211206	10,72 €		CAD	nerezová ocel netvrzeno	G	6	M12×1,5	25mm	54,7	28	17,7	9mm		1,8	6	18	03094–92
03093-211308	12,72 €		CAD	nerezová ocel netvrzeno	G	8	M16×1,5	33mm	72	36	24	12mm		2,3	15	45	03094–93
03093-211410	19,19 €		CAD	nerezová ocel netvrzeno	G	10	M20×1,5	33mm	79	40	24	15mm		2,8	15	43	03094–94
03093-211412	21,13 €		CAD	nerezová ocel netvrzeno	G	12	M20×1,5	33mm	84	42	24	18mm		2,8	15	51	03094–94
03093-211516	24,00 €		CAD	nerezová ocel netvrzeno	G	16	M24×2	40mm	104	50	30	24mm		3,2	20	60	03094–95
03093-22903	6,33 €		CAD	ocel tvrzeno	H	3	M6×0,75	14mm	33	17	11	5mm	10	0,8	4,5	12	03094–99
03093-22004	6,07 €		CAD	ocel tvrzeno	H	4	M8×1	18mm	40,5	21	13,5	6mm	13	1	6	15	03094–90
03093-22105	5,82 €		CAD	ocel tvrzeno	H	5	M10×1	21mm	46,5	24	14,5	8mm	17	1,3	5	16	03094–91
03093-22206	6,25 €		CAD	ocel tvrzeno	H	6	M12×1,5	25mm	54,7	28	17,7	9mm	19	1,8	6	18	03094–92
03093-22308	7,55 €		CAD	ocel tvrzeno	H	8	M16×1,5	33mm	72	36	24	12mm	24	2,3	15	45	03094–93
03093-22410	11,18 €		CAD	ocel tvrzeno	H	10	M20×1,5	33mm	79	40	24	15mm	30	2,8	15	43	03094–94
Objednací kód	Základná cena bez DPH	Objednat	CAD	Material	Provedení	D	D1	d2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíč ke šroubu
03093-22412	12,28 €		CAD	ocel tvrzeno	H	12	M20×1,5	33mm	84	42	24	18mm	30	2,8	15	51	03094–94
03093-22516	13,97 €		CAD	ocel tvrzeno	H	16	M24×2	40mm	104	50	30	24mm	36	3,2	20	60	03094–95
03093-202903	11,62 €		CAD	nerezová ocel tvrzeno	H	3	M6×0,75	14mm	33	17	11	5mm	10	0,8	4,5	12	03094–99
03093-202004	11,07 €		CAD	nerezová ocel tvrzeno	H	4	M8×1	18mm	40,5	21	13,5	6mm	13	1	6	15	03094–90
03093-202105	10,56 €		CAD	nerezová ocel tvrzeno	H	5	M10×1	21mm	46,5	24	14,5	8mm	17	1,3	5	16	03094–91
03093-202206	11,95 €		CAD	nerezová ocel tvrzeno	H	6	M12×1,5	25mm	54,7	28	17,7	9mm	19	1,8	6	18	03094–92
03093-202308	14,20 €		CAD	nerezová ocel tvrzeno	H	8	M16×1,5	33mm	72	36	24	12mm	24	2,3	15	45	03094–93
03093-202410	20,76 €		CAD	nerezová ocel tvrzeno	H	10	M20×1,5	33mm	79	40	24	15mm	30	2,8	15	43	03094–94
03093-202412	22,84 €		CAD	nerezová ocel tvrzeno	H	12	M20×1,5	33mm	84	42	24	18mm	30	2,8	15	51	03094–94
03093-202516	25,95 €		CAD	nerezová ocel tvrzeno	H	16	M24×2	40mm	104	50	30	24mm	36	3,2	20	60	03094–95
03093-212903	11,62 €		CAD	nerezová ocel netvrzeno	H	3	M6×0,75	14mm	33	17	11	5mm	10	0,8	4,5	12	03094–99
03093-212004	11,07 €		CAD	nerezová ocel netvrzeno	H	4	M8×1	18mm	40,5	21	13,5	6mm	13	1	6	15	03094–90
03093-212105	10,56 €		CAD	nerezová ocel netvrzeno	H	5	M10×1	21mm	46,5	24	14,5	8mm	17	1,3	5	16	03094–91
03093-212206	11,95 €		CAD	nerezová ocel netvrzeno	H	6	M12×1,5	25mm	54,7	28	17,7	9mm	19	1,8	6	18	03094–92
03093-212308	14,20 €		CAD	nerezová ocel netvrzeno	H	8	M16×1,5	33mm	72	36	24	12mm	24	2,3	15	45	03094–93
Objednací kód	Základná cena bez DPH	Objednat	CAD	Material	Provedení	D	D1	d2	L	L1	L2	H	SW	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Objednací číslo klíč ke šroubu
03093-212410	20,76 €		CAD	nerezová ocel netvrzeno	H	10	M20×1,5	33mm	79	40	24	15mm	30	2,8	15	43	03094–94
03093-212412	22,84 €		CAD	nerezová ocel netvrzeno	H	12	M20×1,5	33mm	84	42	24	18mm	30	2,8	15	51	03094–94
03093-212516	25,95 €		CAD	nerezová ocel netvrzeno	H	16	M24×2	40mm	104	50	30	24mm	36	3,2	20	60	03094–95
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
