Aretačné čapy s úchytkou v tvare T

Name: Aretačné čapy s úchytkou v tvare T
Brand: norelem
SKU: 03090
Availability: InStock

Popis produktu

Kód:	03090
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretačné čapy s úchytkou v tvare T | 03090
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 03090 Aretační čepy s úchytkou ve tvaru T

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Materiál základného telesa	Farba komponentu	Prevedenie	A	B	D	D1‎	L	L1	L2	L3	H	SW1	F x 30°	SW2	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
03090-5206	7,65 €	9,26 €		.step	ocel	tmavošedá RAL 7021	A	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	1,8		6	14
03090-5308	9,82 €	11,88 €		.step	ocel	tmavošedá RAL 7021	A	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	2,3		15	35
03090-5410	11,38 €	13,77 €		.step	ocel	tmavošedá RAL 7021	A	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	2,8		15	34
03090-6206	7,86 €	9,51 €		.step	ocel	tmavošedá RAL 7021	B	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	1,8	19	6	14
03090-6308	10,45 €	12,64 €		.step	ocel	tmavošedá RAL 7021	B	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	2,3	24	15	35
03090-6410	11,92 €	14,42 €		.step	ocel	tmavošedá RAL 7021	B	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	2,8	30	15	34
03090-05206	13,21 €	15,98 €		.step	nerezová ocel	tmavošedá RAL 7021	A	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	1,8		6	14
03090-05308	17,52 €	21,20 €		.step	nerezová ocel	tmavošedá RAL 7021	A	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	2,3		15	35
03090-05410	23,94 €	28,97 €		.step	nerezová ocel	tmavošedá RAL 7021	A	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	2,8		15	34
03090-06206	14,06 €	17,01 €		.step	nerezová ocel	tmavošedá RAL 7021	B	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	1,8	19	6	14
03090-06308	18,75 €	22,69 €		.step	nerezová ocel	tmavošedá RAL 7021	B	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	2,3	24	15	35
03090-06410	24,78 €	29,98 €		.step	nerezová ocel	tmavošedá RAL 7021	B	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	2,8	30	15	34
03090-520684	7,65 €	9,26 €		.step	ocel	bezpečnostní červená RAL 3020	A	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	1,8		6	14
03090-530884	9,82 €	11,88 €		.step	ocel	bezpečnostní červená RAL 3020	A	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	2,3		15	35
03090-541084	11,38 €	13,77 €		.step	ocel	bezpečnostní červená RAL 3020	A	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	2,8		15	34
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Materiál základného telesa	Farba komponentu	Prevedenie	A	B	D	D1‎	L	L1	L2	L3	H	SW1	F x 30°	SW2	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
03090-620684	7,86 €	9,51 €		.step	ocel	bezpečnostní červená RAL 3020	B	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	1,8	19	6	14
03090-630884	10,45 €	12,64 €		.step	ocel	bezpečnostní červená RAL 3020	B	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	2,3	24	15	35
03090-641084	11,92 €	14,42 €		.step	ocel	bezpečnostní červená RAL 3020	B	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	2,8	30	15	34
03090-0520684	13,21 €	15,98 €		.step	nerezová ocel	bezpečnostní červená RAL 3020	A	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	1,8		6	14
03090-0530884	17,52 €	21,20 €		.step	nerezová ocel	bezpečnostní červená RAL 3020	A	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	2,3		15	35
03090-0541084	23,94 €	28,97 €		.step	nerezová ocel	bezpečnostní červená RAL 3020	A	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	2,8		15	34
03090-0620684	14,06 €	17,01 €		.step	nerezová ocel	bezpečnostní červená RAL 3020	B	50mm	15,5mm	6	M12×1,5	58	20	8	17	6mm	14	1,8	19	6	14
03090-0630884	18,75 €	22,69 €		.step	nerezová ocel	bezpečnostní červená RAL 3020	B	60mm	18mm	8	M16×1,5	77	26	10	23	8mm	19	2,3	24	15	35
03090-0641084	24,78 €	29,98 €		.step	nerezová ocel	bezpečnostní červená RAL 3020	B	72mm	19mm	10	M20×1,5	84	28	12	25	10mm	22	2,8	30	15	34
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Ocelové provedení: Aretační kolík, kalený: Aretační kolík 1.0718. Závitové pouzdro 1.0718. Nerezové provedení: Aretační kolík, kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. T-úchyt z tmavošedého termoplastu nebo v bezpečnostní červené RAL3020.
Provedení	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Závitové pouzdro brynýrováno. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Závitové pouzdro bez povrchové úpravy.
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Ergonomické úchytky ve tvaru T-úchyty snadnou manipulaci s malým vynaložením síly.
Na vyžádání	Nestandardní provedení.
Příslušenství	Distanční kroužky 03089

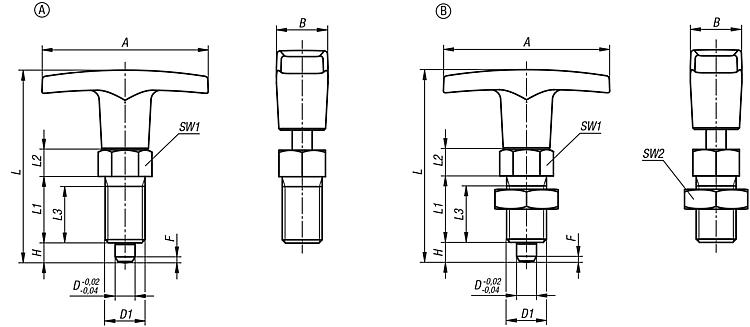

Odkaz na výkres	Provedení A: bez kontramatice Provedení B: s kontramaticí
