Aretačné čapy ECO

Popis tovaru

Kód:	03089
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretačné čapy ECO | 03089
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 03089 Aretační čepy ECO

Varianty
Technické parametre

Materiál	Ocelové provedení: Aretační kolík nekalený. Závitové pouzdro 1.0718. Aretační kolík 1.4305. Nerezové provedení: Aretační kolík nekalený. Závitové pouzdro 1.4305. Aretační kolík 1.4305. Úchytka hřibovitého tvaru: tmavošedý termoplast.
Provedení	Ocelové provedení: Aretační kolík netvrzený. Závitové pouzdro, modře pasivované. Aretační kolík bez povrchové úpravy. Nerezové provedení: Aretační kolík, nekalený. Ocelové části bez povrchové úpravy.
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Aretační čepy s normálním závitem a nebroušenými a nekalenými aretačními kolíky jsou cenově výhodnou alternativou ke stávajícím aretačním čepům. Pro mnoho použití je však tato přesnost dostačující. Na základě malých výrobních tolerancí jsou výrobky navíc necitlivé vůči chybám souososti, které se mohou vyskytovat při vyrovnání aretačních čepů vůči otvoru v protikusu. Při montáži je třeba dbát na uvedený max. utahovací moment.
Na vyžádání	Nestandardní provedení a jemný závit.

Detail zavřít

Zruš filter

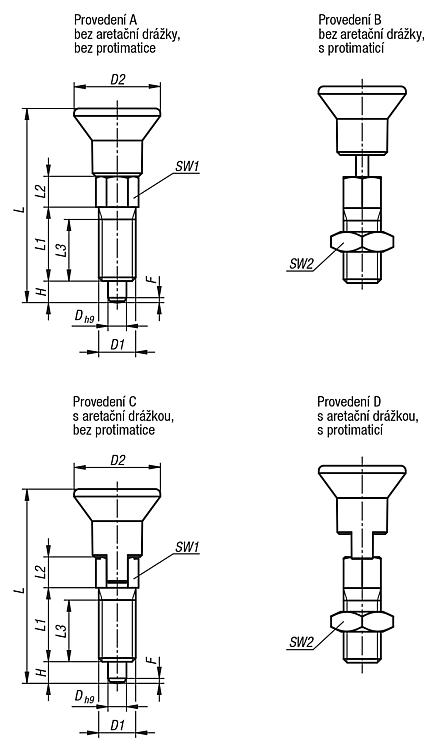

Objednací kód	Základná cena bez DPH	Objednat	Provedení	Materiál základní těleso	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Utahovací moment max. Nm	.step
03089-01004060	3,50 €		A	ocel	4	M6	14mm	36	15	6	13	4mm	6	1		6	12	2	.step
03089-01105080	3,96 €		A	ocel	5	M8	14mm	40	17	7	15	5mm	8	1,3		6	12	7	.step
03089-01206100	4,28 €		A	ocel	6	M10	18mm	47,5	20	8	17	6mm	10	1,8		8	15	15	.step
03089-01308120	5,07 €		A	ocel	8	M12	25mm	61,7	26	10	23	8mm	12	2,3		8	19	20	.step
03089-01903060	3,47 €		A	ocel	3	M6	14mm	31,5	12	5	10	3,5mm	6	0,8		4	10	2	.step
03089-02004060	3,57 €		B	ocel	4	M6	14mm	36	15	6	13	4mm	6	1	10	6	12	2	.step
03089-02105080	4,06 €		B	ocel	5	M8	14mm	40	17	7	15	5mm	8	1,3	13	6	12	7	.step
03089-02206100	4,44 €		B	ocel	6	M10	18mm	47,5	20	8	17	6mm	10	1,8	17	8	15	15	.step
03089-02308120	5,22 €		B	ocel	8	M12	25mm	61,7	26	10	23	8mm	12	2,3	19	8	19	20	.step
03089-02903060	3,53 €		B	ocel	3	M6	14mm	31,5	12	5	10	3,5mm	6	0,8	10	4	10	2	.step
03089-03004060	3,59 €		C	ocel	4	M6	14mm	36	15	6	13	4mm	6	1		6	12	2	.step
03089-03105080	4,10 €		C	ocel	5	M8	14mm	40	17	7	15	5mm	8	1,3		6	12	7	.step
03089-03206100	4,54 €		C	ocel	6	M10	18mm	47,5	20	8	17	6mm	10	1,8		8	15	15	.step
03089-03308120	5,30 €		C	ocel	8	M12	25mm	61,7	26	10	23	8mm	12	2,3		8	19	20	.step
03089-03903060	3,57 €		C	ocel	3	M6	14mm	31,5	12	5	10	3,5mm	6	0,8		4	10	2	.step
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Materiál základní těleso	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Utahovací moment max. Nm	.step
03089-04004060	3,67 €		D	ocel	4	M6	14mm	36	15	6	13	4mm	6	1	10	6	12	2	.step
03089-04105080	4,18 €		D	ocel	5	M8	14mm	40	17	7	15	5mm	8	1,3	13	6	12	7	.step
03089-04206100	4,69 €		D	ocel	6	M10	18mm	47,5	20	8	17	6mm	10	1,8	17	8	15	15	.step
03089-04308120	5,71 €		D	ocel	8	M12	25mm	61,7	26	10	23	8mm	12	2,3	19	8	19	20	.step
03089-04903060	3,65 €		D	ocel	3	M6	14mm	31,5	12	5	10	3,5mm	6	0,8	10	4	10	2	.step
03089-11004060	3,83 €		A	nerezová ocel	4	M6	14mm	36	15	6	13	4mm	6	1		6	12	2	.step
03089-11105080	4,34 €		A	nerezová ocel	5	M8	14mm	40	17	7	15	5mm	8	1,3		6	12	7	.step
03089-11206100	4,83 €		A	nerezová ocel	6	M10	18mm	47,5	20	8	17	6mm	10	1,8		8	15	15	.step
03089-11308120	5,75 €		A	nerezová ocel	8	M12	25mm	61,7	26	10	23	8mm	12	2,3		8	19	20	.step
03089-11903060	3,81 €		A	nerezová ocel	3	M6	14mm	31,5	12	5	10	3,5mm	6	0,8		4	10	2	.step
03089-12004060	3,98 €		B	nerezová ocel	4	M6	14mm	36	15	6	13	4mm	6	1	10	6	12	2	.step
03089-12105080	4,54 €		B	nerezová ocel	5	M8	14mm	40	17	7	15	5mm	8	1,3	13	6	12	7	.step
03089-12206100	4,93 €		B	nerezová ocel	6	M10	18mm	47,5	20	8	17	6mm	10	1,8	17	8	15	15	.step
03089-12308120	5,89 €		B	nerezová ocel	8	M12	25mm	61,7	26	10	23	8mm	12	2,3	19	8	19	20
03089-12903060	3,94 €		B	nerezová ocel	3	M6	14mm	31,5	12	5	10	3,5mm	6	0,8	10	4	10	2	.step
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Materiál základní těleso	D	D1	d2	L	L1	L2	L3	H	SW1	F x 30°	SW2	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Utahovací moment max. Nm	.step
03089-13004060	4,01 €		C	nerezová ocel	4	M6	14mm	36	15	6	13	4mm	6	1		6	12	2	.step
03089-13105080	4,61 €		C	nerezová ocel	5	M8	14mm	40	17	7	15	5mm	8	1,3		6	12	7	.step
03089-13206100	5,01 €		C	nerezová ocel	6	M10	18mm	47,5	20	8	17	6mm	10	1,8		8	15	15	.step
03089-13308120	6,06 €		C	nerezová ocel	8	M12	25mm	61,7	26	10	23	8mm	12	2,3		8	19	20	.step
03089-13903060	3,97 €		C	nerezová ocel	3	M6	14mm	31,5	12	5	10	3,5mm	6	0,8		4	10	2	.step
03089-14004060	4,04 €		D	nerezová ocel	4	M6	14mm	36	15	6	13	4mm	6	1	10	6	12	2	.step
03089-14105080	4,75 €		D	nerezová ocel	5	M8	14mm	40	17	7	15	5mm	8	1,3	13	6	12	7	.step
03089-14206100	5,26 €		D	nerezová ocel	6	M10	18mm	47,5	20	8	17	6mm	10	1,8	17	8	15	15	.step
03089-14308120	6,27 €		D	nerezová ocel	8	M12	25mm	61,7	26	10	23	8mm	12	2,3	19	8	19	20	.step
03089-14903060	4,03 €		D	nerezová ocel	3	M6	14mm	31,5	12	5	10	3,5mm	6	0,8	10	4	10	2	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
