Aretačné čapy krátke prevedenie

Name: Aretačné čapy krátke prevedenie
Brand: norelem
SKU: 03089
Availability: InStock

Popis produktu

Kód:	03089
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretačné čapy krátke prevedenie | 03089
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 03089 Aretační čepy krátké provedení

Varianty
Technické parametre

Detail zavřít

Zruš filter

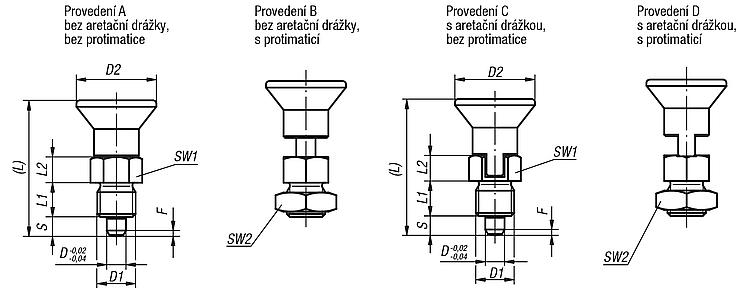

Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál základného telesa	Povrch základného telesa	Farba komponentu	D	D1‎	D2	L	L1	L2	Zdvih S	SW1	SW2	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
03089-5004	7,78 €	9,41 €		CAD	A	ocel	kalená	tmavošedá RAL 7021	4	M8×1	18	29,5	6	6	4	10	–	1	4	12
03089-5105	7,41 €	8,97 €		CAD	A	ocel	kalená	tmavošedá RAL 7021	5	M10×1	21	34,5	8	7	5	13	–	1,3	5	12
03089-5206	8,21 €	9,93 €		CAD	A	ocel	kalená	tmavošedá RAL 7021	6	M12×1,5	25	41,7	10	8	6	14	–	1,8	6	14
03089-5308	10,34 €	12,51 €		CAD	A	ocel	kalená	tmavošedá RAL 7021	8	M16×1,5	33	54	12	10	8	19	–	2,3	14	28
03089-5410	15,58 €	18,85 €		CAD	A	ocel	kalená	tmavošedá RAL 7021	10	M20×1,5	33	61	15	12	10	22	–	2,8	15	32
03089-5903	8,16 €	9,87 €		CAD	A	ocel	kalená	tmavošedá RAL 7021	3	M6×0,75	14	25,5	6	5	3,5	8	–	0,8	4	10
03089-6004	7,95 €	9,62 €		CAD	B	ocel	kalená	tmavošedá RAL 7021	4	M8×1	18	29,5	6	6	4	10	13	1	4	12
03089-6105	7,59 €	9,18 €		CAD	B	ocel	kalená	tmavošedá RAL 7021	5	M10×1	21	34,5	8	7	5	13	17	1,3	5	12
03089-6206	8,36 €	10,12 €		CAD	B	ocel	kalená	tmavošedá RAL 7021	6	M12×1,5	25	41,7	10	8	6	14	19	1,8	6	14
03089-6308	10,51 €	12,72 €		CAD	B	ocel	kalená	tmavošedá RAL 7021	8	M16×1,5	33	54	12	10	8	19	24	2,3	14	28
03089-6410	15,79 €	19,11 €		CAD	B	ocel	kalená	tmavošedá RAL 7021	10	M20×1,5	33	61	15	12	10	22	30	2,8	15	32
03089-6903	8,34 €	10,09 €		CAD	B	ocel	kalená	tmavošedá RAL 7021	3	M6×0,75	14	25,5	6	5	3,5	8	10	0,8	4	10
03089-7004	10,15 €	12,28 €		CAD	C	ocel	kalená	tmavošedá RAL 7021	4	M8×1	18	29,5	6	6	4	10	–	1	4	12
03089-7105	9,67 €	11,70 €		CAD	C	ocel	kalená	tmavošedá RAL 7021	5	M10×1	21	34,5	8	7	5	13	–	1,3	5	12
03089-7206	10,41 €	12,60 €		CAD	C	ocel	kalená	tmavošedá RAL 7021	6	M12×1,5	25	41,7	10	8	6	14	–	1,8	6	14
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál základného telesa	Povrch základného telesa	Farba komponentu	D	D1‎	D2	L	L1	L2	Zdvih S	SW1	SW2	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
03089-7308	12,37 €	14,97 €		CAD	C	ocel	kalená	tmavošedá RAL 7021	8	M16×1,5	33	54	12	10	8	19	–	2,3	14	28
03089-7410	20,13 €	24,36 €		CAD	C	ocel	kalená	tmavošedá RAL 7021	10	M20×1,5	33	61	15	12	10	22	–	2,8	15	32
03089-7903	10,67 €	12,91 €		CAD	C	ocel	kalená	tmavošedá RAL 7021	3	M6×0,75	14	25,5	6	5	3,5	8	–	0,8	4	10
03089-8004	10,29 €	12,45 €		CAD	D	ocel	kalená	tmavošedá RAL 7021	4	M8×1	18	29,5	6	6	4	10	13	1	4	12
03089-8105	9,77 €	11,82 €		CAD	D	ocel	kalená	tmavošedá RAL 7021	5	M10×1	21	34,5	8	7	5	13	17	1,3	5	12
03089-8206	10,55 €	12,77 €		CAD	D	ocel	kalená	tmavošedá RAL 7021	6	M12×1,5	25	41,7	10	8	6	14	19	1,8	6	14
03089-8308	12,58 €	15,22 €		CAD	D	ocel	kalená	tmavošedá RAL 7021	8	M16×1,5	33	54	12	10	8	19	24	2,3	14	28
03089-8410	20,39 €	24,67 €		CAD	D	ocel	kalená	tmavošedá RAL 7021	10	M20×1,5	33	61	15	12	10	22	30	2,8	15	32
03089-8903	10,78 €	13,04 €		CAD	D	ocel	kalená	tmavošedá RAL 7021	3	M6×0,75	14	25,5	6	5	3,5	8	10	0,8	4	10
03089-15004	12,66 €	15,32 €		CAD	A	nerezová ocel	netvrzeno	tmavošedá RAL 7021	4	M8×1	18	29,5	6	6	4	10	–	1	4	12
03089-15105	12,06 €	14,59 €		CAD	A	nerezová ocel	netvrzeno	tmavošedá RAL 7021	5	M10×1	21	34,5	8	7	5	13	–	1,3	5	12
03089-15206	14,39 €	17,41 €		CAD	A	nerezová ocel	netvrzeno	tmavošedá RAL 7021	6	M12×1,5	25	41,7	10	8	6	14	–	1,8	6	14
03089-15308	18,46 €	22,34 €		CAD	A	nerezová ocel	netvrzeno	tmavošedá RAL 7021	8	M16×1,5	33	54	12	10	8	19	–	2,3	14	28
03089-15410	32,05 €	38,78 €		CAD	A	nerezová ocel	netvrzeno	tmavošedá RAL 7021	10	M20×1,5	33	61	15	12	10	22	–	2,8	15	32
03089-15903	13,27 €	16,06 €		CAD	A	nerezová ocel	netvrzeno	tmavošedá RAL 7021	3	M6×0,75	14	25,5	6	5	3,5	8	–	0,8	4	10
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál základného telesa	Povrch základného telesa	Farba komponentu	D	D1‎	D2	L	L1	L2	Zdvih S	SW1	SW2	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
03089-16004	13,49 €	16,32 €		CAD	B	nerezová ocel	netvrzeno	tmavošedá RAL 7021	4	M8×1	18	29,5	6	6	4	10	13	1	4	12
03089-16105	12,85 €	15,55 €		CAD	B	nerezová ocel	netvrzeno	tmavošedá RAL 7021	5	M10×1	21	34,5	8	7	5	13	17	1,3	5	12
03089-16206	15,20 €	18,39 €		CAD	B	nerezová ocel	netvrzeno	tmavošedá RAL 7021	6	M12×1,5	25	41,7	10	8	6	14	19	1,8	6	14
03089-16308	19,99 €	24,19 €		CAD	B	nerezová ocel	netvrzeno	tmavošedá RAL 7021	8	M16×1,5	33	54	12	10	8	19	24	2,3	14	28
03089-16410	33,26 €	40,24 €		CAD	B	nerezová ocel	netvrzeno	tmavošedá RAL 7021	10	M20×1,5	33	61	15	12	10	22	30	2,8	15	32
03089-16903	14,17 €	17,15 €		CAD	B	nerezová ocel	netvrzeno	tmavošedá RAL 7021	3	M6×075	14	25,5	6	5	3,5	8	10	0,8	4	10
03089-17004	14,83 €	17,94 €		CAD	C	nerezová ocel	netvrzeno	tmavošedá RAL 7021	4	M8×1	18	29,5	6	6	4	10	–	1	4	12
03089-17105	14,13 €	17,10 €		CAD	C	nerezová ocel	netvrzeno	tmavošedá RAL 7021	5	M10×1	21	34,5	8	7	5	13	–	1,3	5	12
03089-17206	16,28 €	19,70 €		CAD	C	nerezová ocel	netvrzeno	tmavošedá RAL 7021	6	M12×1,5	25	41,7	10	8	6	14	–	1,8	6	14
03089-17308	21,93 €	26,54 €		CAD	C	nerezová ocel	netvrzeno	tmavošedá RAL 7021	8	M16×1,5	33	54	12	10	8	19	–	2,3	14	28
03089-17410	41,41 €	50,11 €		CAD	C	nerezová ocel	netvrzeno	tmavošedá RAL 7021	10	M20×1,5	33	61	15	12	10	22	–	2,8	15	32
03089-17903	15,56 €	18,83 €		CAD	C	nerezová ocel	netvrzeno	tmavošedá RAL 7021	3	M6×0,75	14	25,5	6	5	3,5	8	–	0,8	4	10
03089-18004	14,97 €	18,11 €		CAD	D	nerezová ocel	netvrzeno	tmavošedá RAL 7021	4	M8×1	18	29,5	6	6	4	10	13	1	4	12
03089-18105	14,27 €	17,27 €		CAD	D	nerezová ocel	netvrzeno	tmavošedá RAL 7021	5	M10×1	21	34,5	8	7	5	13	17	1,3	5	12
03089-18206	16,79 €	20,32 €		CAD	D	nerezová ocel	netvrzeno	tmavošedá RAL 7021	6	M12×1,5	25	41,7	10	8	6	14	19	1,8	6	14
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál základného telesa	Povrch základného telesa	Farba komponentu	D	D1‎	D2	L	L1	L2	Zdvih S	SW1	SW2	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
03089-18308	22,64 €	27,39 €		CAD	D	nerezová ocel	netvrzeno	tmavošedá RAL 7021	8	M16×1,5	33	54	12	10	8	19	24	2,3	14	28
03089-18410	42,28 €	51,16 €		CAD	D	nerezová ocel	netvrzeno	tmavošedá RAL 7021	10	M20×1,5	33	61	15	12	10	22	30	2,8	15	32
03089-18903	15,75 €	19,06 €		CAD	D	nerezová ocel	netvrzeno	tmavošedá RAL 7021	3	M6×0,75	14	25,5	6	5	3,5	8	10	0,8	4	10
03089-500484	7,78 €	9,41 €		3D	A	ocel	kalená	bezpečnostní červená RAL 3020	4	M8×1	18	29,5	6	6	4	10	–	1	4	12
03089-510584	7,41 €	8,97 €		3D	A	ocel	kalená	bezpečnostní červená RAL 3020	5	M10×1	21	34,5	8	7	5	13	–	1,3	5	12
03089-520684	8,21 €	9,93 €		3D	A	ocel	kalená	bezpečnostní červená RAL 3020	6	M12×1,5	25	41,7	10	8	6	14	–	1,8	6	14
03089-530884	10,34 €	12,51 €		3D	A	ocel	kalená	bezpečnostní červená RAL 3020	8	M16×1,5	33	54	12	10	8	19	–	2,3	14	28
03089-541084	15,14 €	18,32 €		3D	A	ocel	kalená	bezpečnostní červená RAL 3020	10	M20×1,5	33	61	15	12	10	22	–	2,8	15	32
03089-590384	7,93 €	9,60 €		3D	A	ocel	kalená	bezpečnostní červená RAL 3020	3	M6×0,75	14	25,5	6	5	3,5	8	–	0,8	4	10
03089-600484	7,95 €	9,62 €		3D	B	ocel	kalená	bezpečnostní červená RAL 3020	4	M8×1	18	29,5	6	6	4	10	13	1	4	12
03089-610584	7,38 €	8,93 €		3D	B	ocel	kalená	bezpečnostní červená RAL 3020	5	M10×1	21	34,5	8	7	5	13	17	1,3	5	12
03089-620684	8,36 €	10,12 €		3D	B	ocel	kalená	bezpečnostní červená RAL 3020	6	M12×1,5	25	41,7	10	8	6	14	19	1,8	6	14
03089-630884	10,20 €	12,34 €		3D	B	ocel	kalená	bezpečnostní červená RAL 3020	8	M16×1,5	33	54	12	10	8	19	24	2,3	14	28
03089-641084	15,79 €	19,11 €		3D	B	ocel	kalená	bezpečnostní červená RAL 3020	10	M20×1,5	33	61	15	12	10	22	30	2,8	15	32
03089-690384	8,34 €	10,09 €		3D	B	ocel	kalená	bezpečnostní červená RAL 3020	3	M6×0,75	14	25,5	6	5	3,5	8	10	0,8	4	10
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Ocelové provedení: Aretační kolík kalený: Třída pevnosti 5.8. Nerezové provedení: Aretační kolík nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Hřibovitý úchyt z tmavošedého termoplastu.
Provedení	Ocelové provedení: Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík nekalený, broušený a bez povrchové úpravy.

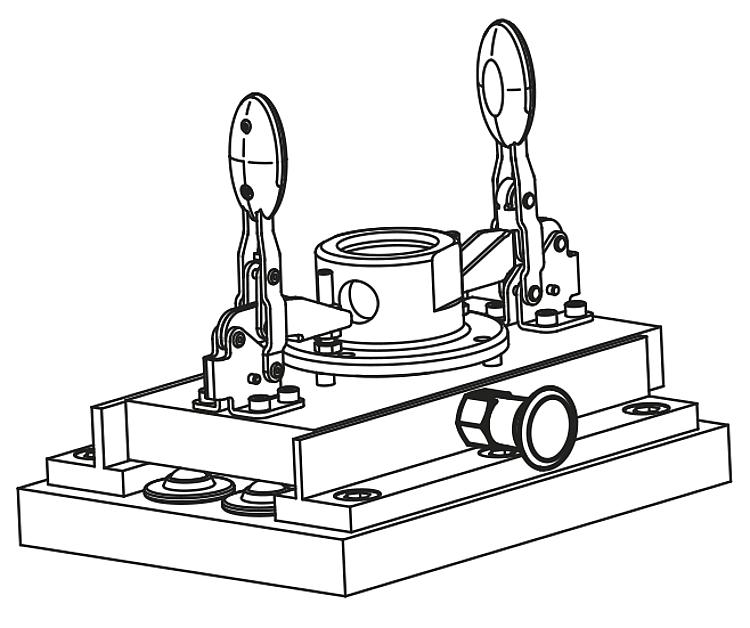

Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Bude-li aretační kolík po delší dobu vysunut a je-li třeba zabránit jeho zpětnému zapadnutí, pak je třeba zvolit provedení C resp. provedení D.
Na vyžádání	Nestandardní provedení.

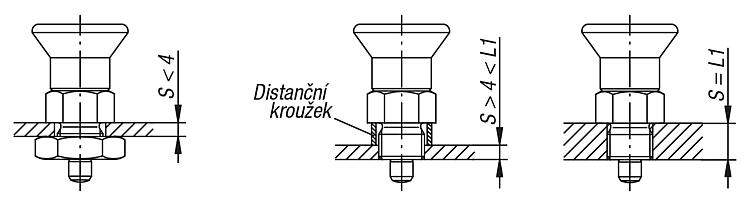

Příslušenství	Distanční kroužky 03089
