Aretačné čapy

Name: Aretačné čapy
Brand: norelem
SKU: 03089
Availability: InStock

Popis produktu

Kód:	03089
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretačné čapy | 03089
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 03089 Aretační čepy

Varianty
Technické parametre

Detail zavřít

Zruš filter

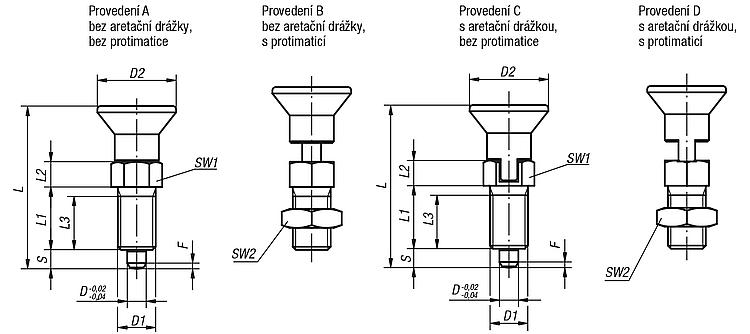

Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál základného telesa	Oceľový kľúč	Povrch základného telesa	Farba komponentu	D	D1‎	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
03089-1004	6,84 €	8,28 €		CAD	A	ocel	–	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	–	1	6	12
03089-1105	7,25 €	8,77 €		CAD	A	ocel	–	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	–	1,3	5	12
03089-1206	8,06 €	9,75 €		CAD	A	ocel	–	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	–	1,8	6	14
03089-1308	10,34 €	12,51 €		CAD	A	ocel	–	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	–	2,3	15	35
03089-1410	10,46 €	12,66 €		CAD	A	ocel	–	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	–	2,8	15	34
03089-1412	14,81 €	17,92 €		CAD	A	ocel	–	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	–	2,8	15	39
03089-1516	20,57 €	24,89 €		CAD	A	ocel	–	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	–	3,2	20	46
03089-1903	7,59 €	9,18 €		CAD	A	ocel	–	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	–	0,8	4,5	10
03089-2004	6,97 €	8,43 €		CAD	B	ocel	–	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	13	1	6	12
03089-2105	7,35 €	8,89 €		CAD	B	ocel	–	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	17	1,3	5	12
03089-2206	8,17 €	9,89 €		CAD	B	ocel	–	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	19	1,8	6	14
03089-2308	10,64 €	12,87 €		CAD	B	ocel	–	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	24	2,3	15	35
03089-2410	10,94 €	13,24 €		CAD	B	ocel	–	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	30	2,8	15	34
03089-2412	15,02 €	18,17 €		CAD	B	ocel	–	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	30	2,8	15	39
03089-2516	20,83 €	25,20 €		CAD	B	ocel	–	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	36	3,2	20	46
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál základného telesa	Oceľový kľúč	Povrch základného telesa	Farba komponentu	D	D1‎	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
03089-2903	7,73 €	9,35 €		CAD	B	ocel	–	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10
03089-3004	8,59 €	10,39 €		CAD	C	ocel	–	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	–	1	6	12
03089-3105	9,08 €	10,99 €		CAD	C	ocel	–	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	–	1,3	5	12
03089-3206	10,10 €	12,22 €		CAD	C	ocel	–	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	–	1,8	6	14
03089-3308	12,07 €	14,60 €		CAD	C	ocel	–	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	–	2,3	15	35
03089-3410	13,71 €	16,59 €		CAD	C	ocel	–	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	–	2,8	15	34
03089-3412	19,38 €	23,45 €		CAD	C	ocel	–	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	–	2,8	15	39
03089-3516	26,93 €	32,59 €		CAD	C	ocel	–	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	–	3,2	20	46
03089-3903	9,53 €	11,53 €		CAD	C	ocel	–	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	–	0,8	4,5	10
03089-4004	8,69 €	10,51 €		CAD	D	ocel	–	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	13	1	6	12
03089-4105	9,21 €	11,14 €		CAD	D	ocel	–	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	17	1,3	5	12
03089-4206	10,24 €	12,39 €		CAD	D	ocel	–	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	19	1,8	6	14
03089-4308	12,36 €	14,96 €		CAD	D	ocel	–	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	24	2,3	15	35
03089-4410	13,97 €	16,90 €		CAD	D	ocel	–	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	30	2,8	15	34
03089-4412	19,76 €	23,91 €		CAD	D	ocel	–	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	30	2,8	15	39
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál základného telesa	Oceľový kľúč	Povrch základného telesa	Farba komponentu	D	D1‎	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
03089-4516	27,47 €	33,24 €		CAD	D	ocel	–	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	36	3,2	20	46
03089-4903	9,64 €	11,66 €		CAD	D	ocel	–	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10
03089-01004	10,51 €	12,72 €		CAD	A	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	–	1	6	12
03089-01105	11,79 €	14,27 €		CAD	A	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	–	1,3	5	12
03089-01206	13,91 €	16,83 €		CAD	A	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	–	1,8	6	14
03089-01308	18,45 €	22,32 €		CAD	A	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	–	2,3	15	35
03089-01410	18,91 €	22,88 €		CAD	A	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	–	2,8	15	34
03089-01412	27,71 €	33,53 €		CAD	A	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	–	2,8	15	39
03089-01516	39,41 €	47,69 €		CAD	A	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	–	3,2	20	46
03089-01903	12,36 €	14,96 €		CAD	A	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	–	0,8	4,5	10
03089-02004	11,23 €	13,59 €		CAD	B	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	13	1	6	12
03089-02105	12,58 €	15,22 €		CAD	B	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	17	1,3	5	12
03089-02206	14,80 €	17,91 €		CAD	B	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	19	1,8	6	14
03089-02308	18,76 €	22,70 €		CAD	B	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	24	2,3	15	35
03089-02410	19,57 €	23,68 €		CAD	B	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	30	2,8	15	34
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál základného telesa	Oceľový kľúč	Povrch základného telesa	Farba komponentu	D	D1‎	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
03089-02412	28,68 €	34,70 €		CAD	B	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	30	2,8	15	39
03089-02516	40,76 €	49,32 €		CAD	B	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	36	3,2	20	46
03089-02903	13,19 €	15,96 €		CAD	B	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10
03089-03004	12,50 €	15,13 €		CAD	C	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	–	1	6	12
03089-03105	13,23 €	16,01 €		CAD	C	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	–	1,3	5	12
03089-03206	15,62 €	18,90 €		CAD	C	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	–	1,8	6	14
03089-03308	21,23 €	25,69 €		CAD	C	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	–	2,3	15	35
03089-03410	24,56 €	29,72 €		CAD	C	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	–	2,8	15	34
03089-03412	36,01 €	43,57 €		CAD	C	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	–	2,8	15	39
03089-03516	51,17 €	61,92 €		CAD	C	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	–	3,2	20	46
03089-03903	13,84 €	16,75 €		CAD	C	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	–	0,8	4,5	10
03089-04004	12,95 €	15,67 €		CAD	D	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	13	1	6	12
03089-04105	14,03 €	16,98 €		CAD	D	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	17	1,3	5	12
03089-04206	16,50 €	19,97 €		CAD	D	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	19	1,8	6	14
03089-04308	22,51 €	27,24 €		CAD	D	nerezová ocel	1.4034	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	24	2,3	15	35
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

12 3 4

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Ocelové provedení: Závitový a aretační kolík z automatové oceli. Nerezové provedení: Aretační kolík, kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík, nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Hřibovitý úchyt z tmavošedého termoplastu nebo v bezpečnostní červené RAL3020.
Provedení	Ocelové provedení: Závitové pouzdro brynýrováno. Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Aretační kolík kalený, broušený a bez povrchové úpravy. Závitové pouzdro bez povrchové úpravy. Aretační kolík nekalený, broušený a bez povrchové úpravy.

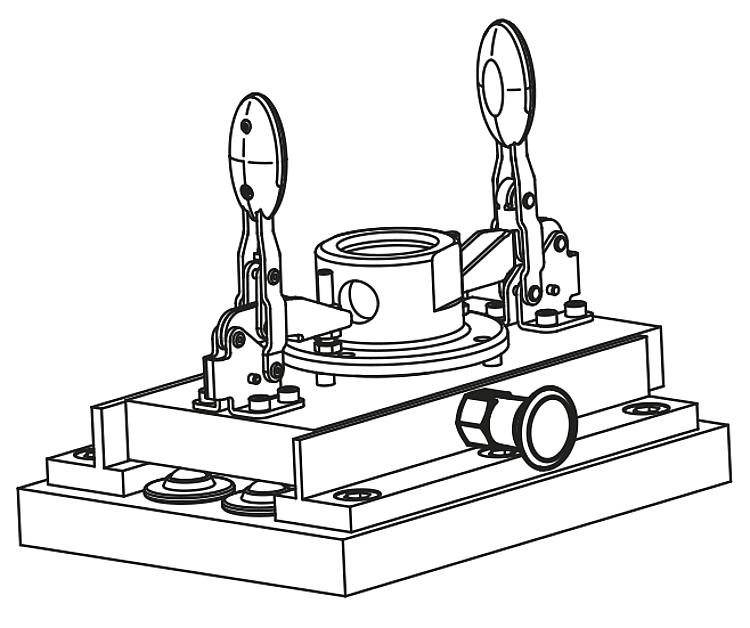

Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Bude-li aretační kolík po delší dobu vysunut a je-li třeba zabránit jeho zpětnému zapadnutí, pak je třeba zvolit provedení C resp. provedení D.
Na vyžádání	Nestandardní provedení.
Příslušenství	Distanční kroužky 03089
