Zvieracie páky s vonkajším závitom

Popis produktu

Kód:	06460
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok s dĺžkou nad 2 m zohľadňujeme podľa skutočných hodnôt a v prípade potreby ju dodatočne upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Zvieracie páky s vonkajším závitom | 06460
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Dátový list norelem 06460 Zvieracie páky s vonkajším závitom

Varianty
Technické parametre

Detail zavřít

Zruš filter

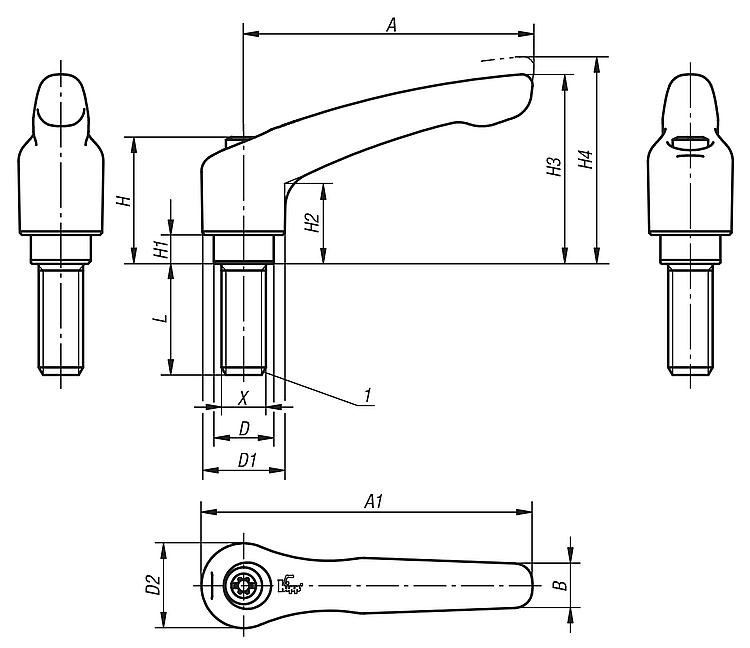

Objednávací kód	Základná cena bez DPH	Konečná cena s DPH	Objednať	CAD	Farba základného telesa	Veľkosť	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	Počet zubov	L

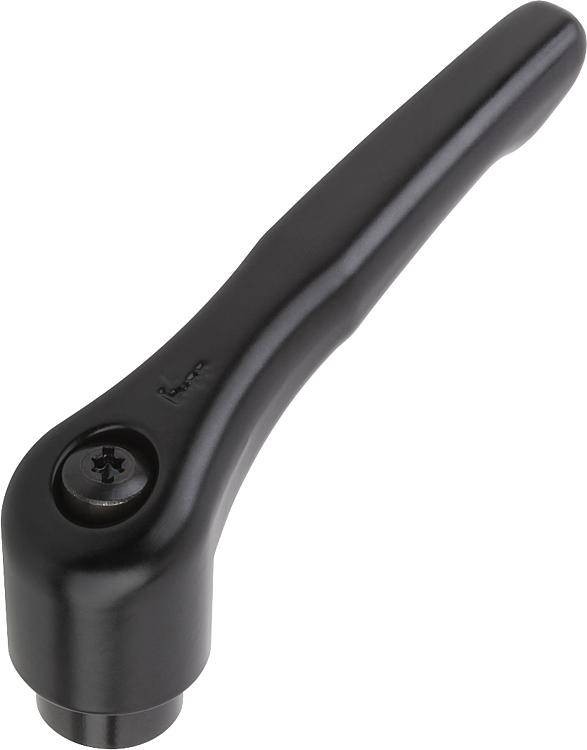

06460-0041X10	4,50 €	5,45 €		CAD	černá sametově matná		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	10
06460-0041X15	4,50 €	5,45 €		CAD	černá sametově matná		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	15
06460-0041X20	4,50 €	5,45 €		CAD	černá sametově matná		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	20
06460-0041X25	4,50 €	5,45 €		CAD	černá sametově matná		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	25
06460-0041X30	4,50 €	5,45 €		CAD	černá sametově matná		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	30
06460-0041X35	4,92 €	5,95 €		CAD	černá sametově matná		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	35
06460-0041X40	4,92 €	5,95 €		CAD	černá sametově matná		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	40
06460-0041X45	4,92 €	5,95 €		CAD	černá sametově matná		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	45
06460-0041X50	4,92 €	5,95 €		CAD	černá sametově matná		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	50

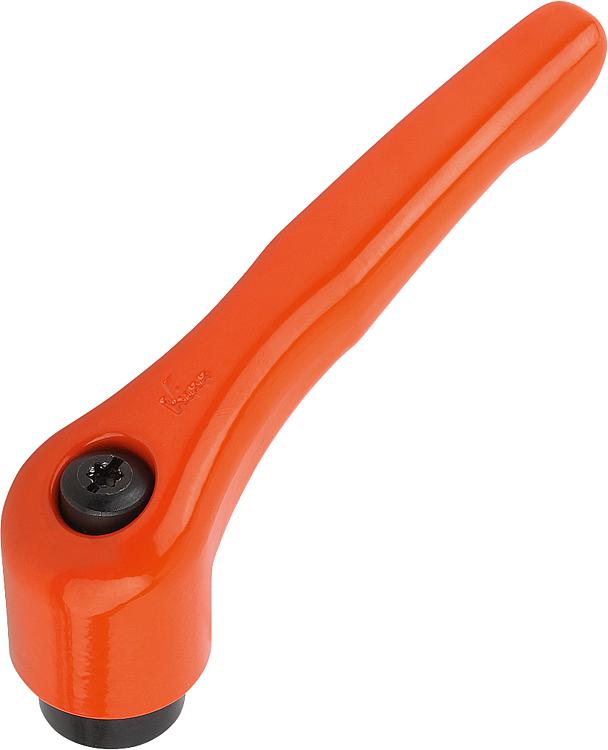

06460-0042X10	4,50 €	5,45 €		CAD	čistě oranžová RAL 2004		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	10
06460-0042X15	4,50 €	5,45 €		CAD	čistě oranžová RAL 2004		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	15
06460-0042X20	4,50 €	5,45 €		CAD	čistě oranžová RAL 2004		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	20
06460-0042X25	4,50 €	5,45 €		CAD	čistě oranžová RAL 2004		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	25
06460-0042X30	4,50 €	5,45 €		CAD	čistě oranžová RAL 2004		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	30
06460-0042X35	4,92 €	5,95 €		CAD	čistě oranžová RAL 2004		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	35
Objednávací kód	Základná cena bez DPH	Konečná cena s DPH	Objednať	CAD	Farba základného telesa	Veľkosť	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	Počet zubov	L
06460-0042X40	4,92 €	5,95 €		CAD	čistě oranžová RAL 2004		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	40
06460-0042X45	4,92 €	5,95 €		CAD	čistě oranžová RAL 2004		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	45
06460-0042X50	4,92 €	5,95 €		CAD	čistě oranžová RAL 2004		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	50

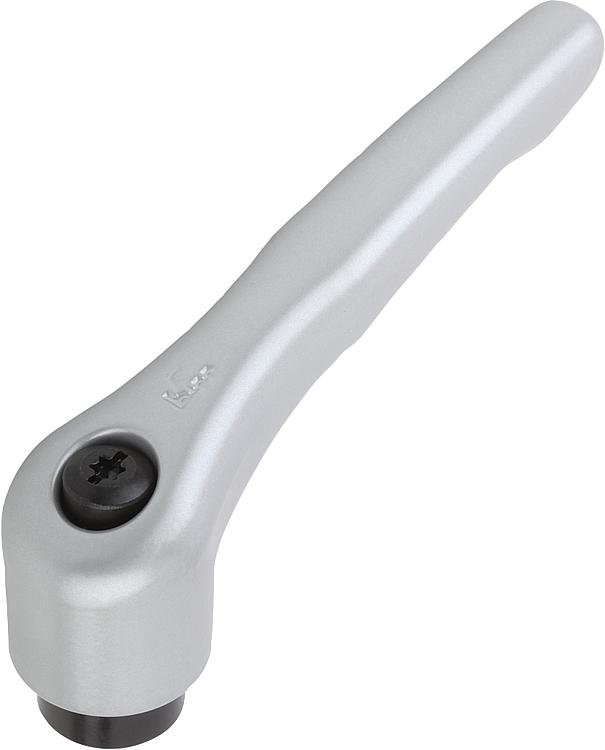

06460-0043X10	4,50 €	5,45 €		CAD	kovově stříbrná		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	10
06460-0043X15	4,50 €	5,45 €		CAD	kovově stříbrná		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	15
06460-0043X20	4,50 €	5,45 €		CAD	kovově stříbrná		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	20
06460-0043X25	4,50 €	5,45 €		CAD	kovově stříbrná		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	25
06460-0043X30	4,50 €	5,45 €		CAD	kovově stříbrná		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	30
06460-0043X35	4,92 €	5,95 €		CAD	kovově stříbrná		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	35
06460-0043X40	4,92 €	5,95 €		CAD	kovově stříbrná		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	40
06460-0043X45	4,92 €	5,95 €		CAD	kovově stříbrná		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	45
06460-0043X50	4,92 €	5,95 €		CAD	kovově stříbrná		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	50

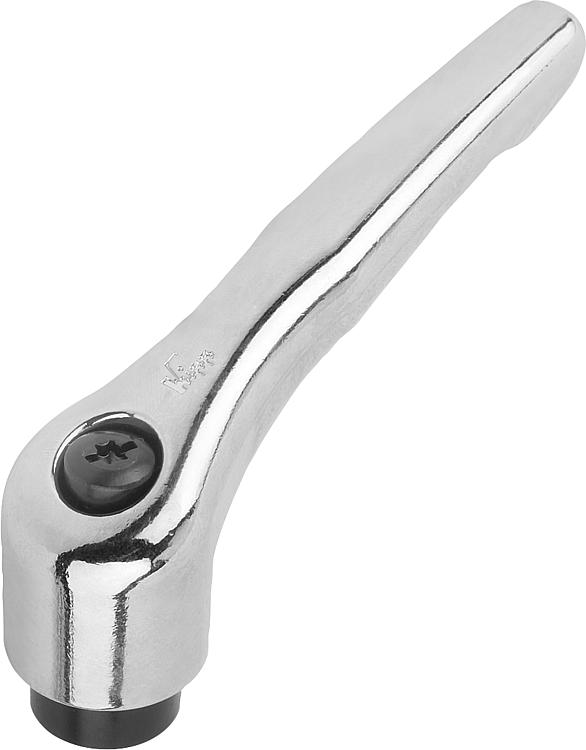

06460-0046X10	5,86 €	7,09 €		CAD	chromováno do vysokého lesku		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	10
06460-0046X15	5,86 €	7,09 €		CAD	chromováno do vysokého lesku		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	15
06460-0046X20	5,86 €	7,09 €		CAD	chromováno do vysokého lesku		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	20
Objednávací kód	Základná cena bez DPH	Konečná cena s DPH	Objednať	CAD	Farba základného telesa	Veľkosť	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	Počet zubov	L
06460-0046X25	5,86 €	7,09 €		CAD	chromováno do vysokého lesku		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	25
06460-0046X30	5,86 €	7,09 €		CAD	chromováno do vysokého lesku		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	30
06460-0046X35	6,39 €	7,73 €		CAD	chromováno do vysokého lesku		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	35
06460-0046X40	6,39 €	7,73 €		CAD	chromováno do vysokého lesku		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	40
06460-0046X45	6,39 €	7,73 €		CAD	chromováno do vysokého lesku		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	45
06460-0046X50	6,39 €	7,73 €		CAD	chromováno do vysokého lesku		M4	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	50
06460-0051X10	4,50 €	5,45 €		CAD	černá sametově matná		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	10
06460-0051X15	4,50 €	5,45 €		CAD	černá sametově matná		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	15
06460-0051X20	4,50 €	5,45 €		CAD	černá sametově matná		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	20
06460-0051X25	4,50 €	5,45 €		CAD	černá sametově matná		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	25
06460-0051X30	4,50 €	5,45 €		CAD	černá sametově matná		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	30
06460-0051X35	4,92 €	5,95 €		CAD	černá sametově matná		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	35
06460-0051X40	4,92 €	5,95 €		CAD	černá sametově matná		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	40
06460-0051X45	4,92 €	5,95 €		CAD	černá sametově matná		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	45
06460-0051X50	4,92 €	5,95 €		CAD	černá sametově matná		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	50
Objednávací kód	Základná cena bez DPH	Konečná cena s DPH	Objednať	CAD	Farba základného telesa	Veľkosť	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	Počet zubov	L
06460-0052X10	4,50 €	5,45 €		CAD	čistě oranžová RAL 2004		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	10
06460-0052X15	4,50 €	5,45 €		CAD	čistě oranžová RAL 2004		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	15
06460-0052X20	4,50 €	5,45 €		CAD	čistě oranžová RAL 2004		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	20
06460-0052X25	4,50 €	5,45 €		CAD	čistě oranžová RAL 2004		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	25
06460-0052X30	4,50 €	5,45 €		CAD	čistě oranžová RAL 2004		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	30
06460-0052X35	4,92 €	5,95 €		CAD	čistě oranžová RAL 2004		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	35
06460-0052X40	4,92 €	5,95 €		CAD	čistě oranžová RAL 2004		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	40
06460-0052X45	4,92 €	5,95 €		CAD	čistě oranžová RAL 2004		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	45
06460-0052X50	4,92 €	5,95 €		CAD	čistě oranžová RAL 2004		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	50
06460-0053X10	4,50 €	5,45 €		CAD	kovově stříbrná		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	10
06460-0053X15	4,50 €	5,45 €		CAD	kovově stříbrná		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	15
06460-0053X20	4,50 €	5,45 €		CAD	kovově stříbrná		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	20
06460-0053X25	4,50 €	5,45 €		CAD	kovově stříbrná		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	25
06460-0053X30	4,50 €	5,45 €		CAD	kovově stříbrná		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	30
06460-0053X35	4,92 €	5,95 €		CAD	kovově stříbrná		M5	10	13mm	14mm	24,5mm	4mm	14,5mm	30mm	33mm	30mm	37mm	7mm	16	35
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

12 3 4 5 6 7 8 9..11

CADzavřít

Súvisiace produkty

Rybinové vedenia saní s koncovými dorazmi a polohovacími otvormiRybinové vedenia saní s koncovými dorazmi…

Zvieracie a upínacie páky – Rybinové vedenia saní s koncovými dorazmi a polohovacími otvormi

21061

Detail

Rybinové vedenia saní s mikrometrickou skrutkou a polohovacími otvormiRybinové vedenia saní s mikrometrickou skrutkou…

Zvieracie a upínacie páky – Rybinové vedenia saní s mikrometrickou skrutkou a polohovacími otvormi

21062

Detail

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Rukojeť páky ze zinkové slitiny podle DIN EN 12844. Ocelové části třídy pevnosti 5.8.
Na vyžiadanie	Další vnější závity, délky šroubů, barvy a stejně tak nestandardní provedení. Rozměr „H1“ je možné za příplatek dodat i v jiných délkách.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
Prevedenie	Rukojeť páky potažena umělou hmotou nebo chromováno do vysokého lesku. Ocelové části brynýrované.

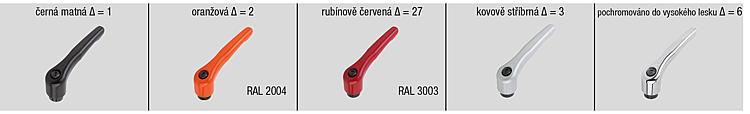

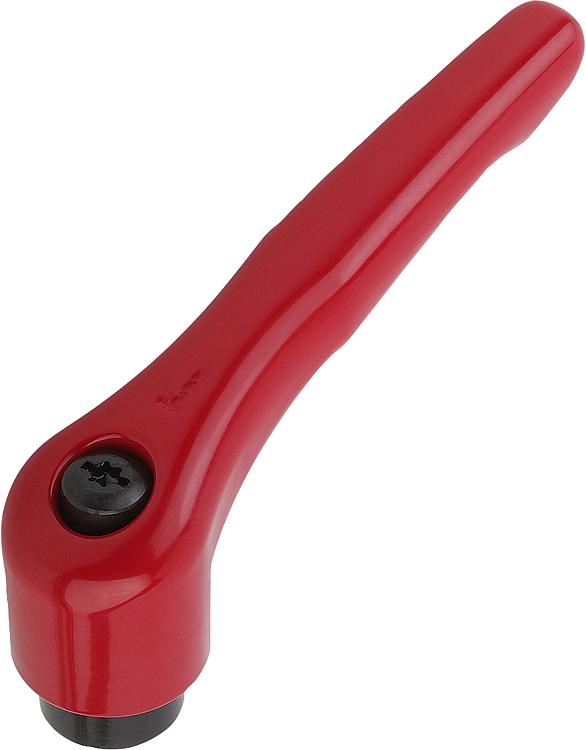

Upozornenie	Δ Na tomto místě je třeba uvést požadovanou barvu svěrací páky. Sériově se dodává: černá matná, oranžová RAL 2004, rubínově červená RAL 3003, stříbrná metalíza, chromováno do vysokého lesku. Při L ≥ 60 mm činí délka závitu 60 mm.
