Zvieracie páky s tlačným zakončením

Popis produktu

Kód:	06612
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Zvieracie páky s tlačným zakončením | 06612
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 06612 Svěrací páky s tlačným zakončením

Varianty
Technické parametre

Detail zavřít

Zruš filter
Svěrací páka s tlačným zakončením, provedení C, s kuličkou
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál komponentu	Veľkosť	X	D	d1	d2	Ø guľôčky	H	H1	H2	H3	H4	A	A1	B	Počet zubov	L
06612-32081X30	6,22 €	7,53 €		CAD	C	Kulička z oceli		M8	13,5	18mm	19,5mm	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	29,2
06612-32081X40	6,69 €	8,09 €		CAD	C	Kulička z oceli		M8	13,5	18mm	19,5mm	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	39,2
06612-32081X50	6,69 €	8,09 €		CAD	C	Kulička z oceli		M8	13,5	18mm	19,5mm	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	49,2
06612-32081X60	6,69 €	8,09 €		CAD	C	Kulička z oceli		M8	13,5	18mm	19,5mm	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	59,2
06612-32101X20	6,22 €	7,53 €		CAD	C	Kulička z oceli		M10	13,5	18mm	19,5mm	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	19,7
06612-32101X30	6,22 €	7,53 €		CAD	C	Kulička z oceli		M10	13,5	18mm	19,5mm	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	29,7
06612-32101X40	6,69 €	8,09 €		CAD	C	Kulička z oceli		M10	13,5	18mm	19,5mm	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	39,7
06612-32101X50	6,69 €	8,09 €		CAD	C	Kulička z oceli		M10	13,5	18mm	19,5mm	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	49,7
06612-32101X60	6,69 €	8,09 €		CAD	C	Kulička z oceli		M10	13,5	18mm	19,5mm	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	59,7
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Zruš filter

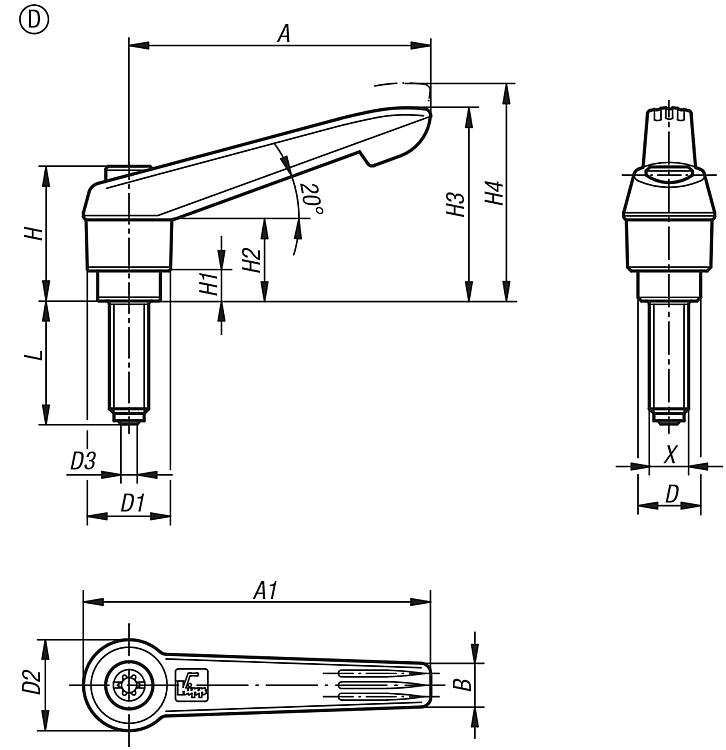

Svěrací páka s tlačným zakončením, provedení D, se zploštělou kuličkou
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál komponentu	Veľkosť	X	D	d1	d2	D3	Ø guľôčky	H	H1	H2	H3	H4	A	A1	B	Počet zubov	L
06612-41051X20	5,69 €	6,88 €		CAD	D	Kulička z oceli		M5	10	13mm	14,5mm	2	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	19,1
06612-41051X30	5,69 €	6,88 €		CAD	D	Kulička z oceli		M5	10	13mm	14,5mm	2	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	29,1
06612-41051X40	6,22 €	7,53 €		CAD	D	Kulička z oceli		M5	10	13mm	14,5mm	2	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	39,1
06612-41051X50	6,22 €	7,53 €		CAD	D	Kulička z oceli		M5	10	13mm	14,5mm	2	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	49,1
06612-41061X20	5,69 €	6,88 €		CAD	D	Kulička z oceli		M6	10	13mm	14,5mm	3	4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	18,6
06612-41061X30	5,69 €	6,88 €		CAD	D	Kulička z oceli		M6	10	13mm	14,5mm	3	4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	28,6
06612-41061X40	6,22 €	7,53 €		CAD	D	Kulička z oceli		M6	10	13mm	14,5mm	3	4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	38,6
06612-41061X50	6,22 €	7,53 €		CAD	D	Kulička z oceli		M6	10	13mm	14,5mm	3	4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	48,6
06612-42061X20	6,50 €	7,87 €		CAD	D	Kulička z oceli		M6	13,5	18mm	19,5mm	3	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	18,6
06612-42061X30	6,50 €	7,87 €		CAD	D	Kulička z oceli		M6	13,5	18mm	19,5mm	3	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	28,6
06612-42061X40	7,01 €	8,48 €		CAD	D	Kulička z oceli		M6	13,5	18mm	19,5mm	3	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	38,6
06612-42061X50	7,01 €	8,48 €		CAD	D	Kulička z oceli		M6	13,5	18mm	19,5mm	3	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	48,6
06612-42061X60	7,01 €	8,48 €		CAD	D	Kulička z oceli		M6	13,5	18mm	19,5mm	3	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	58,6
06612-42081X20	6,50 €	7,87 €		CAD	D	Kulička z oceli		M8	13,5	18mm	19,5mm	4,1	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	18,3
06612-42081X30	6,50 €	7,87 €		CAD	D	Kulička z oceli		M8	13,5	18mm	19,5mm	4,1	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	28,3
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál komponentu	Veľkosť	X	D	d1	d2	D3	Ø guľôčky	H	H1	H2	H3	H4	A	A1	B	Počet zubov	L
06612-42081X40	7,01 €	8,48 €		CAD	D	Kulička z oceli		M8	13,5	18mm	19,5mm	4,1	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	38,3
06612-42081X50	7,01 €	8,48 €		CAD	D	Kulička z oceli		M8	13,5	18mm	19,5mm	4,1	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	48,3
06612-42081X60	7,01 €	8,48 €		CAD	D	Kulička z oceli		M8	13,5	18mm	19,5mm	4,1	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	58,3
06612-42101X20	6,50 €	7,87 €		CAD	D	Kulička z oceli		M10	13,5	18mm	19,5mm	5,6	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	18,3
06612-42101X30	6,50 €	7,87 €		CAD	D	Kulička z oceli		M10	13,5	18mm	19,5mm	5,6	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	28,3
06612-42101X40	7,01 €	8,48 €		CAD	D	Kulička z oceli		M10	13,5	18mm	19,5mm	5,6	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	38,3
06612-42101X50	7,01 €	8,48 €		CAD	D	Kulička z oceli		M10	13,5	18mm	19,5mm	5,6	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	48,3
06612-42101X60	7,01 €	8,48 €		CAD	D	Kulička z oceli		M10	13,5	18mm	19,5mm	5,6	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	58,3
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Zruš filter

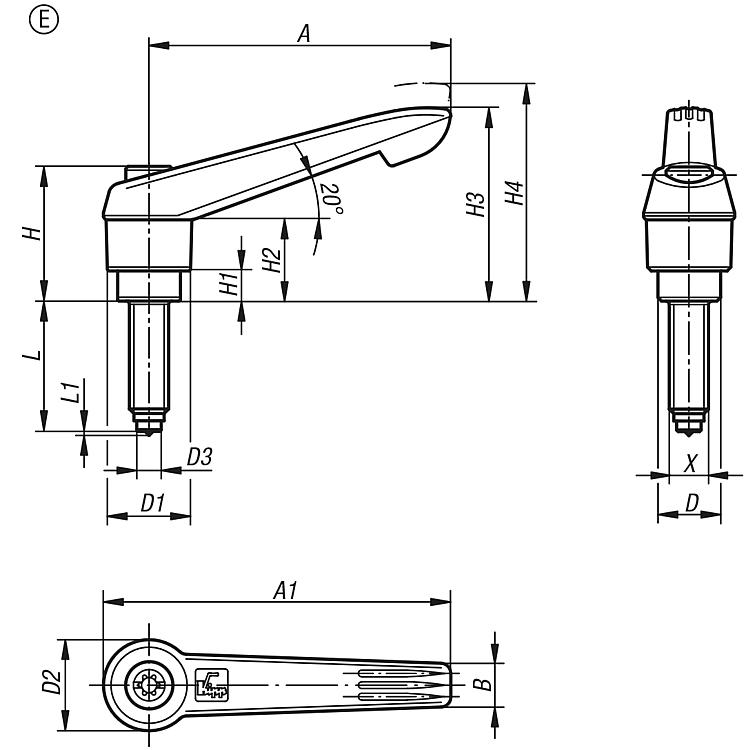

Svěrací páka s tlačným zakončením, provedení E, s hrotem
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál komponentu	Veľkosť	X	D	d1	d2	D3	H	H1	H2	H3	H4	A	A1	B	Počet zubov	L	L1
06612-51051X20	5,96 €	7,21 €		CAD	E	Hrot z oceli		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20	0,5
06612-51051X30	5,96 €	7,21 €		CAD	E	Hrot z oceli		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30	0,5
06612-51051X40	6,48 €	7,84 €		CAD	E	Hrot z oceli		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40	0,5
06612-51051X50	6,48 €	7,84 €		CAD	E	Hrot z oceli		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50	0,5
06612-51061X20	5,96 €	7,21 €		CAD	E	Hrot z oceli		M6	10	13mm	14,5mm	4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20	0,8
06612-51061X30	5,96 €	7,21 €		CAD	E	Hrot z oceli		M6	10	13mm	14,5mm	4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30	0,8
06612-51061X40	6,48 €	7,84 €		CAD	E	Hrot z oceli		M6	10	13mm	14,5mm	4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40	0,8
06612-51061X50	6,48 €	7,84 €		CAD	E	Hrot z oceli		M6	10	13mm	14,5mm	4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50	0,8
06612-52061X20	6,79 €	8,22 €		CAD	E	Hrot z oceli		M6	13,5	18mm	19,5mm	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20	0,8
06612-52061X30	6,79 €	8,22 €		CAD	E	Hrot z oceli		M6	13,5	18mm	19,5mm	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30	0,8
06612-52061X40	7,32 €	8,86 €		CAD	E	Hrot z oceli		M6	13,5	18mm	19,5mm	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40	0,8
06612-52061X50	7,32 €	8,86 €		CAD	E	Hrot z oceli		M6	13,5	18mm	19,5mm	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50	0,8
06612-52061X60	7,32 €	8,86 €		CAD	E	Hrot z oceli		M6	13,5	18mm	19,5mm	4	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60	0,8
06612-52081X20	6,79 €	8,22 €		CAD	E	Hrot z oceli		M8	13,5	18mm	19,5mm	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20	1
06612-52081X30	6,79 €	8,22 €		CAD	E	Hrot z oceli		M8	13,5	18mm	19,5mm	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30	1
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál komponentu	Veľkosť	X	D	d1	d2	D3	H	H1	H2	H3	H4	A	A1	B	Počet zubov	L	L1
06612-52081X40	7,32 €	8,86 €		CAD	E	Hrot z oceli		M8	13,5	18mm	19,5mm	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40	1
06612-52081X50	7,32 €	8,86 €		CAD	E	Hrot z oceli		M8	13,5	18mm	19,5mm	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50	1
06612-52081X60	7,32 €	8,86 €		CAD	E	Hrot z oceli		M8	13,5	18mm	19,5mm	5,5	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60	1
06612-52101X20	6,79 €	8,22 €		CAD	E	Hrot z oceli		M10	13,5	18mm	19,5mm	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20	1,5
06612-52101X30	6,79 €	8,22 €		CAD	E	Hrot z oceli		M10	13,5	18mm	19,5mm	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30	1,5
06612-52101X40	7,32 €	8,86 €		CAD	E	Hrot z oceli		M10	13,5	18mm	19,5mm	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40	1,5
06612-52101X50	7,32 €	8,86 €		CAD	E	Hrot z oceli		M10	13,5	18mm	19,5mm	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50	1,5
06612-52101X60	7,32 €	8,86 €		CAD	E	Hrot z oceli		M10	13,5	18mm	19,5mm	7	28,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60	1,5
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Zruš filter

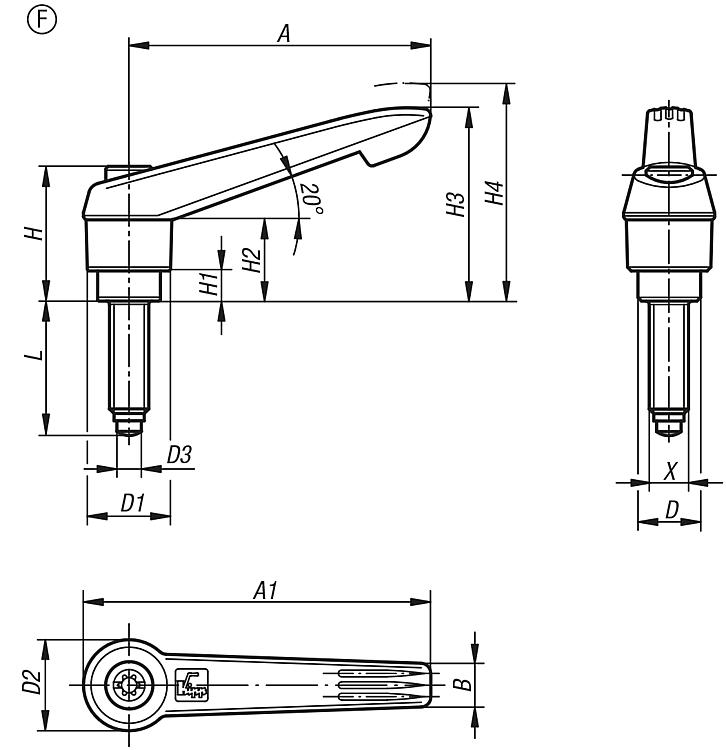

Svěrací páka s tlačným zakončením, provedení F, se zaoblenou nasazovací hlavičkou
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál komponentu	Veľkosť	X	D	d1	d2	D3	H	H1	H2	H3	H4	A	A1	B	Počet zubov	L
06612-61051X20	5,96 €	7,21 €		CAD	F	Zaoblená nasazovací hlavička z oceli		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20,5
06612-61051X30	5,96 €	7,21 €		CAD	F	Zaoblená nasazovací hlavička z oceli		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30,5
06612-61051X40	6,48 €	7,84 €		CAD	F	Zaoblená nasazovací hlavička z oceli		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40,5
06612-61051X50	6,48 €	7,84 €		CAD	F	Zaoblená nasazovací hlavička z oceli		M5	10	13mm	14,5mm	3	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50,5
06612-61061X20	5,96 €	7,21 €		CAD	F	Zaoblená nasazovací hlavička z oceli		M6	10	13mm	14,5mm	4	24,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20,8
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

123

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Držadlo z plastu vyztuženého skelnými vlákny s ozubeným kroužkem ze zinkového odlitku. Ocelové části třída pevnosti 5.8. Tlačné čepy z mosazi, oceli nebo POM. Kulička ocelová.
Na vyžádání	Další vnější závity, délky šroubů, barvy svěrací páky, varianty tlačných čepů a další nestandardní provedení. Rozměr „H1“ dodáváme na přání v jiných délkách za příplatek.
Odkaz na výkres	Provedení A: tlačný čep mosaz Provedení B: tlačný čep POM Provedení C: s kuličkou Provedení D: kuličkou zploštělou Provedení E: s hrotem Provedení F: se zaoblenou nasazovací hlavičkou
Provedení	Ocelové části brynýrované.
Upozornění	Různé tlačné čepy se používají za účelem zamezení tvorby otlaků, k vyrovnání nerovností na protikuse nebo ke zvýšení úchytu na svíraném obrobku. Při L ≥ 60 mm činí délka závitu 60 mm.
