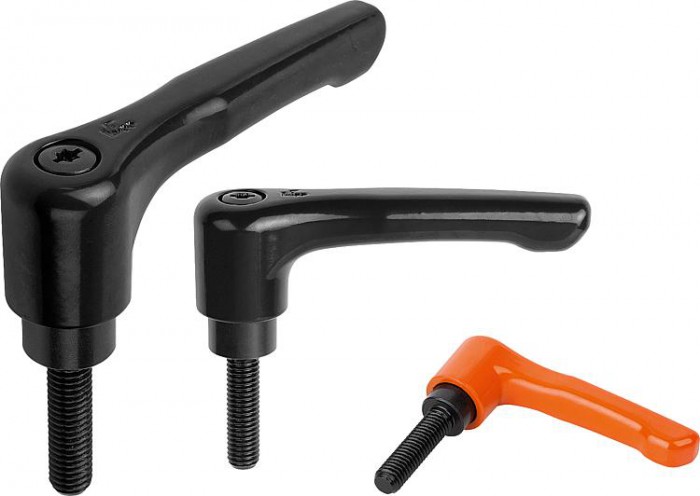

Ploché zvieracie páky s vonkajším závitom

Popis tovaru

Kód:	06458
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Ploché zvieracie páky s vonkajším závitom | 06458
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 06458 Ploché svěrací páky s vnějším závitem

Varianty
Technické parametre

Material	Rukojeť páky ze zinkové slitiny podle DIN EN 12844. Ocelové části třídy pevnosti 5.8.
Na vyžádání	Další vnější závity, délky šroubů, barvy, jakož i nestandardní provedení. Rozměr „H1“ dodáváme za příplatek i v jiných délkách.

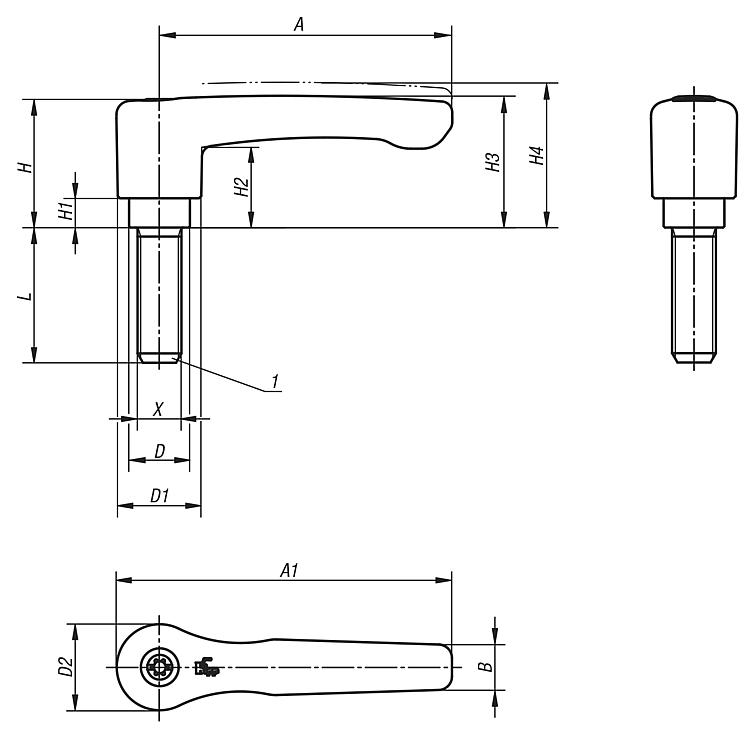

Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
Provedení:	Rukojeť páky potažena umělou hmotou. Ocelové části brynýrované.
Upozornění	Sériově se dodává: černá polomatná, oranžová RAL 2004. Při L ≥ 60 mm činí délka závitu 60 mm.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L
06458-2061X15	6,54 €		CAD	černá sametově matná		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	15
06458-2061X20	6,54 €		CAD	černá sametově matná		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	20
06458-2061X25	6,54 €		CAD	černá sametově matná		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	25
06458-2061X30	6,54 €		CAD	černá sametově matná		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	30
06458-2061X35	6,99 €		CAD	černá sametově matná		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	35
06458-2061X40	6,99 €		CAD	černá sametově matná		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	40
06458-2061X45	6,99 €		CAD	černá sametově matná		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	45
06458-2061X50	6,99 €		CAD	černá sametově matná		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	50
06458-2061X55	6,99 €		CAD	černá sametově matná		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	55
06458-2061X60	6,99 €		CAD	černá sametově matná		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	60
06458-2062X15	6,54 €		CAD	čistě oranžová RAL 2004		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	15
06458-2062X20	6,54 €		CAD	čistě oranžová RAL 2004		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	20
06458-2062X25	6,54 €		CAD	čistě oranžová RAL 2004		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	25
06458-2062X30	6,54 €		CAD	čistě oranžová RAL 2004		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	30
06458-2062X35	6,99 €		CAD	čistě oranžová RAL 2004		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	35
Objednací kód	Základná cena bez DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L
06458-2062X40	6,99 €		CAD	čistě oranžová RAL 2004		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	40
06458-2062X45	6,99 €		CAD	čistě oranžová RAL 2004		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	45
06458-2062X50	6,99 €		CAD	čistě oranžová RAL 2004		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	50
06458-2062X55	6,99 €		CAD	čistě oranžová RAL 2004		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	55
06458-2062X60	6,99 €		CAD	čistě oranžová RAL 2004		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	60
06458-2081X15	6,54 €		CAD	černá sametově matná		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	15
06458-2081X20	6,54 €		CAD	černá sametově matná		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	20
06458-2081X25	6,54 €		CAD	černá sametově matná		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	25
06458-2081X30	6,54 €		CAD	černá sametově matná		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	30
06458-2081X35	6,99 €		CAD	černá sametově matná		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	35
06458-2081X40	6,99 €		CAD	černá sametově matná		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	40
06458-2081X45	6,99 €		CAD	černá sametově matná		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	45
06458-2081X50	6,99 €		CAD	černá sametově matná		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	50
06458-2081X55	6,99 €		CAD	černá sametově matná		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	55
06458-2081X60	6,99 €		CAD	černá sametově matná		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	60
Objednací kód	Základná cena bez DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L
06458-2082X15	6,54 €		CAD	čistě oranžová RAL 2004		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	15
06458-2082X20	6,54 €		CAD	čistě oranžová RAL 2004		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	20
06458-2082X25	6,54 €		CAD	čistě oranžová RAL 2004		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	25
06458-2082X30	6,54 €		CAD	čistě oranžová RAL 2004		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	30
06458-2082X35	6,99 €		CAD	čistě oranžová RAL 2004		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	35
06458-2082X40	6,99 €		CAD	čistě oranžová RAL 2004		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	40
06458-2082X45	6,99 €		CAD	čistě oranžová RAL 2004		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	45
06458-2082X50	6,99 €		CAD	čistě oranžová RAL 2004		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	50
06458-2082X55	6,99 €		CAD	čistě oranžová RAL 2004		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	55
06458-2082X60	6,99 €		CAD	čistě oranžová RAL 2004		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	60
06458-2101X15	6,54 €		CAD	černá sametově matná		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	15
06458-2101X20	6,54 €		CAD	černá sametově matná		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	20
06458-2101X25	6,54 €		CAD	černá sametově matná		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	25
06458-2101X30	6,54 €		CAD	černá sametově matná		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	30
06458-2101X35	6,99 €		CAD	černá sametově matná		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	35
Objednací kód	Základná cena bez DPH	Objednat	CAD	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L
06458-2101X40	6,99 €		CAD	černá sametově matná		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	40
06458-2101X45	6,99 €		CAD	černá sametově matná		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	45
06458-2101X50	6,99 €		CAD	černá sametově matná		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	50
06458-2101X55	6,99 €		CAD	černá sametově matná		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	55
06458-2101X60	6,99 €		CAD	černá sametově matná		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	60
06458-2102X15	6,54 €		CAD	čistě oranžová RAL 2004		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	15
06458-2102X20	6,54 €		CAD	čistě oranžová RAL 2004		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	20
06458-2102X25	6,54 €		CAD	čistě oranžová RAL 2004		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	25
06458-2102X30	6,54 €		CAD	čistě oranžová RAL 2004		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	30
06458-2102X35	6,99 €		CAD	čistě oranžová RAL 2004		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	35
06458-2102X40	6,99 €		CAD	čistě oranžová RAL 2004		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	40
06458-2102X45	6,99 €		CAD	čistě oranžová RAL 2004		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	45
06458-2102X50	6,99 €		CAD	čistě oranžová RAL 2004		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	50
06458-2102X55	6,99 €		CAD	čistě oranžová RAL 2004		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	55
06458-2102X60	6,99 €		CAD	čistě oranžová RAL 2004		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	60
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
