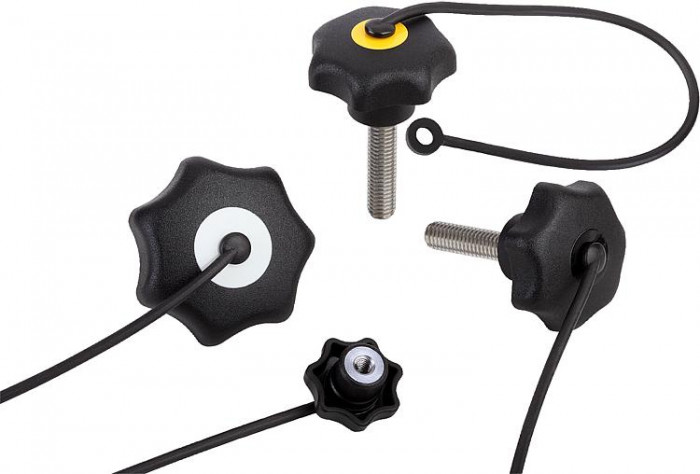

Hviezdicové ovládacie matice s poistnou páskou podľa DIN 6336

Popis produktu

Kód:	06220
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Hviezdicové ovládacie matice s poistnou páskou podľa DIN 6336 | 06220
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 06220 Hvězdicové ovládací matice s pojistným páskem podle DIN 6336

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Farba viečka	D	D1‎	D8	H	H3	H5 max.	L	T
06220-604	1,65 €	2,00 €		CAD	KS	tmavošedá RAL 7021	M4	25	12	16	8	22		10
06220-605	1,65 €	2,00 €		CAD	KS	tmavošedá RAL 7021	M5	25	12	16	8	22		10
06220-606	1,68 €	2,03 €		CAD	KS	tmavošedá RAL 7021	M6	32	14	20	10	26		10
06220-608	1,77 €	2,14 €		CAD	KS	tmavošedá RAL 7021	M8	40	18	25	13	31		14
06220-610	2,29 €	2,77 €		CAD	KS	tmavošedá RAL 7021	M10	50	22	32	17	38		14
06220-612	3,27 €	3,96 €		CAD	KS	tmavošedá RAL 7021	M12	63	26	40	21	46		14
06220-616	4,28 €	5,18 €		CAD	KS	tmavošedá RAL 7021	M16	63	26	40	21	46		14
06220-6045	1,65 €	2,00 €		CAD	KS	světle šedá RAL 7035	M4	25	12	16	8	22		10
06220-6046	1,65 €	2,00 €		CAD	KS	bezpečnostní červená RAL 3020	M4	25	12	16	8	22		10
06220-6047	1,65 €	2,00 €		CAD	KS	řepkově žlutá RAL 1021	M4	25	12	16	8	22		10
06220-6051	1,68 €	2,03 €		CAD	KS	tmavošedá RAL 7021	M5	32	14	20	10	26		10
06220-6055	1,65 €	2,00 €		CAD	KS	světle šedá RAL 7035	M5	25	12	16	8	22		10
06220-6056	1,65 €	2,00 €		CAD	KS	bezpečnostní červená RAL 3020	M5	25	12	16	8	22		10
06220-6057	1,65 €	2,00 €		CAD	KS	řepkově žlutá RAL 1021	M5	25	12	16	8	22		10
06220-6061	1,65 €	2,00 €		CAD	KS	tmavošedá RAL 7021	M6	25	12	16	8	22		10
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Farba viečka	D	D1‎	D8	H	H3	H5 max.	L	T
06220-6065	1,68 €	2,03 €		CAD	KS	světle šedá RAL 7035	M6	32	14	20	10	26		10
06220-6066	1,68 €	2,03 €		CAD	KS	bezpečnostní červená RAL 3020	M6	32	14	20	10	26		10
06220-6067	1,68 €	2,03 €		CAD	KS	řepkově žlutá RAL 1021	M6	32	14	20	10	26		10
06220-6081	2,29 €	2,77 €		CAD	KS	tmavošedá RAL 7021	M8	50	22	32	17	38		14
06220-6085	1,77 €	2,14 €		CAD	KS	světle šedá RAL 7035	M8	40	18	25	13	31		14
06220-6086	1,77 €	2,14 €		CAD	KS	bezpečnostní červená RAL 3020	M8	40	18	25	13	31		14
06220-6087	1,77 €	2,14 €		CAD	KS	řepkově žlutá RAL 1021	M8	40	18	25	13	31		14
06220-6101	1,77 €	2,14 €		CAD	KS	tmavošedá RAL 7021	M10	40	18	25	13	31		14
06220-6102	3,27 €	3,96 €		CAD	KS	tmavošedá RAL 7021	M10	63	26	40	21	46		14
06220-6105	2,29 €	2,77 €		CAD	KS	světle šedá RAL 7035	M10	50	22	32	17	38		14
06220-6106	2,29 €	2,77 €		CAD	KS	bezpečnostní červená RAL 3020	M10	50	22	32	17	38		14
06220-6107	2,29 €	2,77 €		CAD	KS	řepkově žlutá RAL 1021	M10	50	22	32	17	38		14
06220-6121	2,29 €	2,77 €		CAD	KS	tmavošedá RAL 7021	M12	50	22	32	17	38		14
06220-6125	3,27 €	3,96 €		CAD	KS	světle šedá RAL 7035	M12	63	26	40	21	46		14
06220-6126	3,27 €	3,96 €		CAD	KS	bezpečnostní červená RAL 3020	M12	63	26	40	21	46		14
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Farba viečka	D	D1‎	D8	H	H3	H5 max.	L	T
06220-6127	3,27 €	3,96 €		CAD	KS	řepkově žlutá RAL 1021	M12	63	26	40	21	46		14
06220-6165	4,28 €	5,18 €		CAD	KS	světle šedá RAL 7035	M16	63	26	40	21	46		14
06220-6166	4,28 €	5,18 €		CAD	KS	bezpečnostní červená RAL 3020	M16	63	26	40	21	46		14
06220-6167	4,28 €	5,18 €		CAD	KS	řepkově žlutá RAL 1021	M16	63	26	40	21	46		14
06220-60515	1,68 €	2,03 €		CAD	KS	světle šedá RAL 7035	M5	32	14	20	10	26		10
06220-60516	1,68 €	2,03 €		CAD	KS	bezpečnostní červená RAL 3020	M5	32	14	20	10	26		10
06220-60517	1,68 €	2,03 €		CAD	KS	řepkově žlutá RAL 1021	M5	32	14	20	10	26		10
06220-60615	1,65 €	2,00 €		CAD	KS	světle šedá RAL 7035	M6	25	12	16	8	22		10
06220-60616	1,65 €	2,00 €		CAD	KS	bezpečnostní červená RAL 3020	M6	25	12	16	8	22		10
06220-60617	1,65 €	2,00 €		CAD	KS	řepkově žlutá RAL 1021	M6	25	12	16	8	22		10
06220-60815	2,29 €	2,77 €		CAD	KS	světle šedá RAL 7035	M8	50	22	32	17	38		14
06220-60816	2,29 €	2,77 €		CAD	KS	bezpečnostní červená RAL 3020	M8	50	22	32	17	38		14
06220-60817	2,29 €	2,77 €		CAD	KS	řepkově žlutá RAL 1021	M8	50	22	32	17	38		14
06220-61015	1,77 €	2,14 €		CAD	KS	světle šedá RAL 7035	M10	40	18	25	13	31		14
06220-61016	1,77 €	2,14 €		CAD	KS	bezpečnostní červená RAL 3020	M10	40	18	25	13	31		14
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Farba viečka	D	D1‎	D8	H	H3	H5 max.	L	T
06220-61017	1,77 €	2,14 €		CAD	KS	řepkově žlutá RAL 1021	M10	40	18	25	13	31		14
06220-61025	3,27 €	3,96 €		CAD	KS	světle šedá RAL 7035	M10	63	26	40	21	46		14
06220-61026	3,27 €	3,96 €		CAD	KS	bezpečnostní červená RAL 3020	M10	63	26	40	21	46		14
06220-61027	3,27 €	3,96 €		CAD	KS	řepkově žlutá RAL 1021	M10	63	26	40	21	46		14
06220-61215	2,29 €	2,77 €		CAD	KS	světle šedá RAL 7035	M12	50	22	32	17	38		14
06220-61216	2,29 €	2,77 €		CAD	KS	bezpečnostní červená RAL 3020	M12	50	22	32	17	38		14
06220-61217	2,29 €	2,77 €		CAD	KS	řepkově žlutá RAL 1021	M12	50	22	32	17	38		14
06220-705X10	1,51 €	1,83 €		CAD	LS	tmavošedá RAL 7021	M5	25	12	16	8	22	10
06220-705X15	1,51 €	1,83 €		CAD	LS	tmavošedá RAL 7021	M5	25	12	16	8	22	15
06220-705X20	1,51 €	1,83 €		CAD	LS	tmavošedá RAL 7021	M5	25	12	16	8	22	20
06220-705X25	1,52 €	1,84 €		CAD	LS	tmavošedá RAL 7021	M5	25	12	16	8	22	25
06220-705X30	1,52 €	1,84 €		CAD	LS	tmavošedá RAL 7021	M5	25	12	16	8	22	30
06220-705X35	1,57 €	1,90 €		CAD	LS	tmavošedá RAL 7021	M5	25	12	16	8	22	35
06220-705X40	1,58 €	1,91 €		CAD	LS	tmavošedá RAL 7021	M5	25	12	16	8	22	40
06220-705X45	1,60 €	1,94 €		CAD	LS	tmavošedá RAL 7021	M5	25	12	16	8	22	45
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

12 3 4 5 6 7 8

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Hvězdicová ovládací matice z termoplastu. Pouzdro resp. závitový čep ocel. Pojistný pásek z elastického TPU.
Provedení	Pouzdro resp. závitový čep bez povrchové úpravy.
Upozornění	Δ Zde je třeba uvést požadovanou barvu krytky. U černé barvy krytky se žádný kód neuvádí. Díky pojistnému pásku lze hvězdicovou ovládací matici připevnit základní těleso a zajistit ji tak proti ztrátě. Hvězdicová ovládací matice zůstane v bezprostřední blízkosti předmětu. Lze tak snadněji a bez nebezpečí ztráty provádět montáž / demontáž hvězdicové ovládací matice.
Montáž	Montáž je nutné provádět v nenapnutém stavu pásku. Pozornost je nutné věnovat zašroubovanému i vyšroubovanému stavu.
Příslušenství	Pojistný pásek lze obdržet i jako příslušenství, viz 03198–04190.
Odkaz na výkres	Provedení KS: pouzdro se závitem, s krytkou Provedení LS: vnější závit
