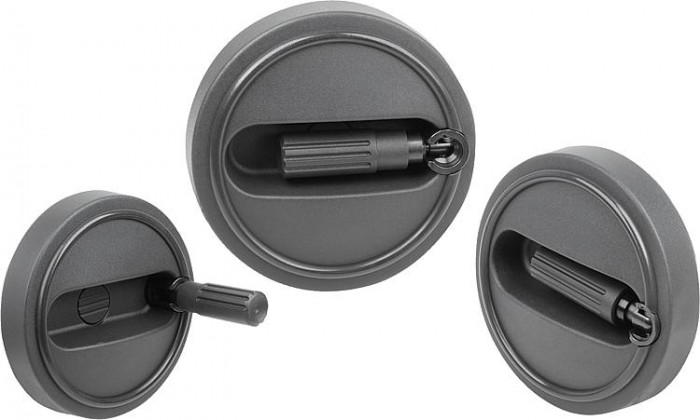

Ručné ovládacie kolieska s bezpečnostným valcovým úchytom

Popis tovaru

Kód:	06265
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Ručné ovládacie kolieska s bezpečnostným valcovým úchytom | 06265
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 06265 Ruční ovládací kola s bezpečnostním válcovým úchytem

Varianty
Technické parametre

Material	Disky kola a úchytka termoplast šedočerný.
Provedení:	Ocelové části brynýrované.

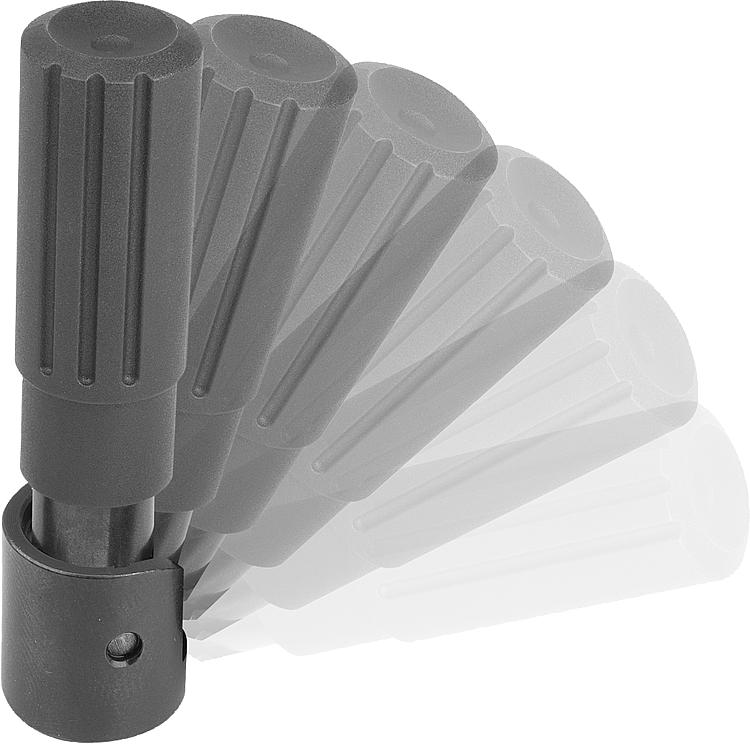

Upozornění	Krytka náboje se dodává demontovaná. Ruční ovládací kola je na hřídeli možné upevnit buď radiálním kolíkem nebo axiálně šroubem s válcovou hlavou DIN 6912 a podložkou DIN 7349, a to pomocí drážky a pera. Pro uvedení bezpečnostní válcové rukojeti do pracovní polohy je třeba provést dvě nastavení: - Vyklopit rukojeť kolem osy otáčení až k dorazu (90°). Zatlačit rukojeť v axiálním směru do zajištěné polohy. V zatlačené poloze je možné nejpohodlněji otáčet klikou. Jakmile se rukojeť pustí, dojde k samovolnému zpětnému zaklapnutí do výchozí polohy. U provedení s příčným otvorem se upevnění provádí pomocí našroubovaného závitového kolíku ISO 4026 (DIN 913). Pokyny pro vestavbu viz 06262.

Detail zavřít

Zruš filter

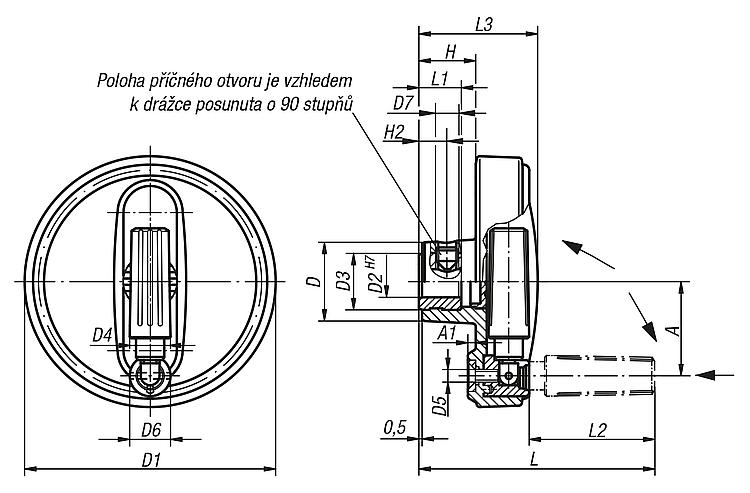

Objednací kód	Základná cena bez DPH	Objednat	CAD	Provedení	Specifikace	D	D1	D2	D3	D4	D5	D6	D7	A	A1	H	H2	L	L1	L2	L3	B3	T	.step
06265-108008	48,50 €		CAD	Kalibrovaný otvor	bez příčného otvoru	25	80	8H7	19	14	M4	13	–	30	2,5	17,6	–	72,6	13	38	36,7	–	–
06265-108010	48,50 €		CAD	Kalibrovaný otvor	bez příčného otvoru	25	80	10H7	19	14	M4	13	–	30	2,5	17,6	–	72,6	13	38	36,7	–	–
06265-108012	48,50 €		CAD	Kalibrovaný otvor	bez příčného otvoru	25	80	12H7	19	14	M4	13	–	30	2,5	17,6	–	72,6	13	38	36,7	–	–
06265-210010	54,54 €		CAD	Kalibrovaný otvor	bez příčného otvoru	28	100	10H7	19	16	M5	16	–	38	3	20,1	–	88,6	13	47,5	43,5	–	–
06265-210012	54,54 €		CAD	Kalibrovaný otvor	bez příčného otvoru	28	100	12H7	19	16	M5	16	–	38	3	20,1	–	88,6	13	47,5	43,5	–	–
06265-312512	55,02 €		CAD	Kalibrovaný otvor	bez příčného otvoru	35	125	12H7	25	20	M6	20	–	47,5	4	23,3	–	107,7	18,5	58,4	52,1	–	–
06265-312514	55,02 €		CAD	Kalibrovaný otvor	bez příčného otvoru	35	125	14H7	25	20	M6	20	–	47,5	4	23,3	–	107,7	18,5	58,4	52,1	–	–
06265-312516	55,02 €		CAD	Kalibrovaný otvor	bez příčného otvoru	35	125	16H7	25	20	M6	20	–	47,5	4	23,3	–	107,7	18,5	58,4	52,1	–	–
06265-416014	56,35 €		CAD	Kalibrovaný otvor	bez příčného otvoru	45	160	14H7	25	25	M8	26	–	62	5,6	28	–	142	18,5	81,6	63,8	–	–
06265-416016	56,35 €		CAD	Kalibrovaný otvor	bez příčného otvoru	45	160	16H7	25	25	M8	26	–	62	5,6	28	–	142	18,5	81,6	63,8	–	–

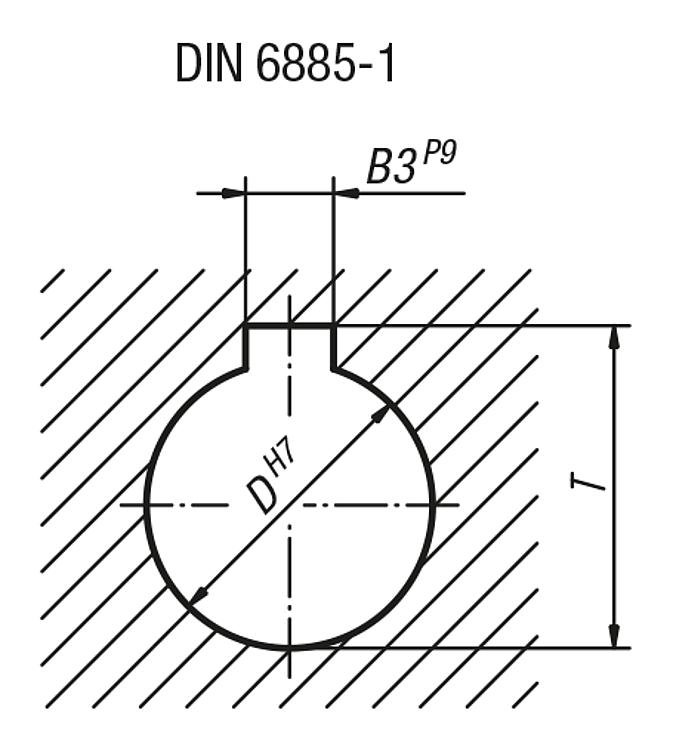

06265-10800802	51,42 €		CAD	lícovaný otvor s drážkou	bez příčného otvoru	25	80	8H7	19	14	M4	13	–	30	2,5	17,6	–	72,6	13	38	36,7	2	9
06265-10801003	51,42 €		CAD	lícovaný otvor s drážkou	bez příčného otvoru	25	80	10H7	19	14	M4	13	–	30	2,5	17,6	–	72,6	13	38	36,7	3	11,4
06265-10801204	51,42 €		CAD	lícovaný otvor s drážkou	bez příčného otvoru	25	80	12H7	19	14	M4	13	–	30	2,5	17,6	–	72,6	13	38	36,7	4	13,8
06265-21001003	57,46 €		CAD	lícovaný otvor s drážkou	bez příčného otvoru	28	100	10H7	19	16	M5	16	–	38	3	20,1	–	88,6	13	47,5	43,5	3	11,4
06265-21001204	57,46 €		CAD	lícovaný otvor s drážkou	bez příčného otvoru	28	100	12H7	19	16	M5	16	–	38	3	20,1	–	88,6	13	47,5	43,5	4	13,8
Objednací kód	Základná cena bez DPH	Objednat	CAD	Provedení	Specifikace	D	D1	D2	D3	D4	D5	D6	D7	A	A1	H	H2	L	L1	L2	L3	B3	T	.step
06265-31251204	57,94 €		CAD	lícovaný otvor s drážkou	bez příčného otvoru	35	125	12H7	25	20	M6	20	–	47,5	4	23,3	–	107,7	18,5	58,4	52,1	4	13,8
06265-31251405	57,94 €		CAD	lícovaný otvor s drážkou	bez příčného otvoru	35	125	14H7	25	20	M6	20	–	47,5	4	23,3	–	107,7	18,5	58,4	52,1	5	16,3
06265-31251605	57,94 €		CAD	lícovaný otvor s drážkou	bez příčného otvoru	35	125	16H7	25	20	M6	20	–	47,5	4	23,3	–	107,7	18,5	58,4	52,1	5	18,3
06265-41601405	59,32 €		CAD	lícovaný otvor s drážkou	bez příčného otvoru	45	160	14H7	25	25	M8	26	–	62	5,6	28	–	142	18,5	81,6	63,8	5	16,3
06265-41601605	59,32 €		CAD	lícovaný otvor s drážkou	bez příčného otvoru	45	160	16H7	25	25	M8	26	–	62	5,6	25	–	142	18,5	81,6	63,8	5	18,3
06265-1080086	52,16 €			Kalibrovaný otvor	s příčnou dírou	25	80	8H7	19	14	M4	13	M6	30	2,5	17,6	7,5	72,6	13	38	36,7	–	–	.step
06265-1080106	52,16 €			Kalibrovaný otvor	s příčnou dírou	25	80	10H7	19	14	M4	13	M6	30	2,5	17,6	7,5	72,6	13	38	36,7	–	–	.step
06265-1080126	52,16 €			Kalibrovaný otvor	s příčnou dírou	25	80	12H7	19	14	M4	13	M6	30	2,5	17,6	7,5	72,6	13	38	36,7	–	–	.step
06265-2100106	58,25 €			Kalibrovaný otvor	s příčnou dírou	28	100	10H7	19	16	M5	16	M6	38	3	20,1	7,5	88,6	13	47,5	43,5	–	–	.step
06265-2100126	58,25 €			Kalibrovaný otvor	s příčnou dírou	28	100	12H7	19	16	M5	16	M6	38	3	20,1	7,5	88,6	13	47,5	43,5	–	–	.step
06265-3125126	58,71 €			Kalibrovaný otvor	s příčnou dírou	35	125	12H7	25	20	M6	20	M6	47,5	4	23,3	7,5	107,7	18,5	58,4	52,1	–	–	.step
06265-3125146	58,71 €			Kalibrovaný otvor	s příčnou dírou	35	125	14H7	25	20	M6	20	M6	47,5	4	23,3	7,5	107,7	18,5	58,4	52,1	–	–	.step
06265-3125166	58,71 €			Kalibrovaný otvor	s příčnou dírou	35	125	16H7	25	20	M6	20	M6	47,5	4	23,3	7,5	107,7	18,5	58,4	52,1	–	–	.step
06265-4160146	60,03 €			Kalibrovaný otvor	s příčnou dírou	45	160	14H7	25	25	M8	26	M6	62	5,6	28	7,5	142	18,5	81,6	63,8	–	–	.step
06265-4160166	60,03 €			Kalibrovaný otvor	s příčnou dírou	45	160	16H7	25	25	M8	26	M6	62	5,6	28	7,5	142	18,5	81,6	63,8	–	–	.step
Objednací kód	Základná cena bez DPH	Objednat	CAD	Provedení	Specifikace	D	D1	D2	D3	D4	D5	D6	D7	A	A1	H	H2	L	L1	L2	L3	B3	T	.step
06265-108008026	55,08 €			lícovaný otvor s drážkou	s příčnou dírou	25	80	8H7	19	14	M4	13	M6	30	2,5	17,6	7,5	72,6	13	38	36,7	2	9	.step
06265-108010036	55,08 €			lícovaný otvor s drážkou	s příčnou dírou	25	80	10H7	19	14	M4	13	M6	30	2,5	17,6	7,5	72,6	13	38	36,7	3	11,4	.step
06265-108012046	55,08 €			lícovaný otvor s drážkou	s příčnou dírou	25	80	12H7	19	14	M4	13	M6	30	2,5	17,6	7,5	72,6	13	38	36,7	4	13,8	.step
06265-210010036	61,13 €			lícovaný otvor s drážkou	s příčnou dírou	28	100	10H7	19	16	M5	16	M6	38	3	20,1	7,5	88,6	13	47,5	43,5	3	11,4	.step
06265-210012046	61,13 €			lícovaný otvor s drážkou	s příčnou dírou	28	100	12H7	19	16	M5	16	M6	38	3	20,1	7,5	88,6	13	47,5	43,5	4	13,8	.step
06265-312512046	61,62 €			lícovaný otvor s drážkou	s příčnou dírou	35	125	12H7	25	20	M6	20	M6	47,5	4	23,3	7,5	10,7	18,5	58,4	52,1	4	13,8	.step
06265-312514056	61,62 €			lícovaný otvor s drážkou	s příčnou dírou	35	125	14H7	25	20	M6	20	M6	47,5	4	23,3	7,5	107,7	18,5	58,4	52,1	5	16,3	.step
06265-312516056	61,62 €			lícovaný otvor s drážkou	s příčnou dírou	35	125	16H7	25	20	M6	20	M6	47,5	4	23,3	7,5	107,7	18,5	58,4	52,1	5	18,3	.step
06265-416014056	62,98 €			lícovaný otvor s drážkou	s příčnou dírou	45	160	14H7	25	25	M8	26	M6	62	5,6	28	7,5	142	18,5	81,6	63,8	5	16,3	.step
06265-416016056	62,98 €			lícovaný otvor s drážkou	s příčnou dírou	45	160	16H7	25	25	M8	26	M6	62	5,6	28	7,5	142	18,5	81,6	63,8	5	18,3	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
