Miskové madlá

Popis produktu

Kód:	06960
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Miskové madlá | 06960
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 06960 Misková madla

Varianty
Technické parametre

Detail zavřít

Zruš filter

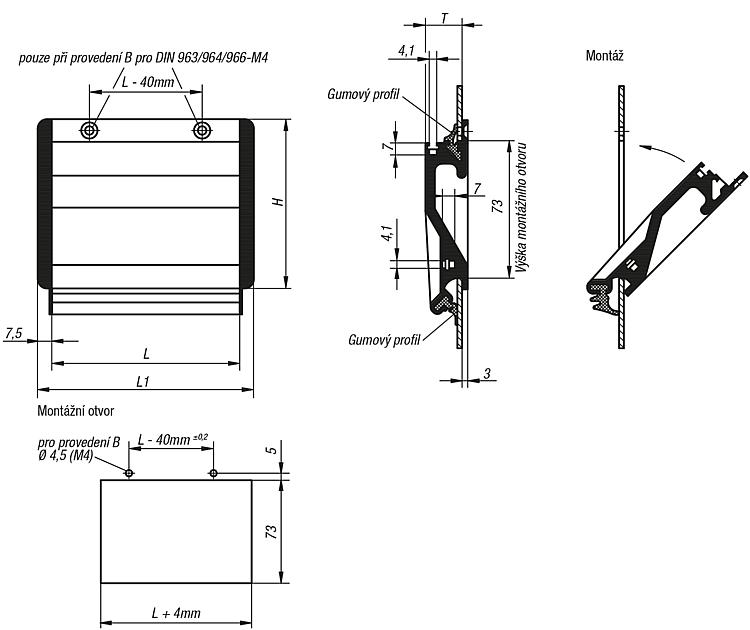

Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Farba základného telesa	Prevedenie	Verzia 1	H	L	L1	T	Montážny otvor	Nosná sila (N)
06960-10011	16,11 €	19,49 €		CAD	černě eloxováno	A	zásuvné	90	100	115	19,5	104 × 73	500
06960-10013	14,83 €	17,94 €		CAD	přírodně eloxováno	A	zásuvné	90	100	115	19,5	104 × 73	500
06960-10021	20,25 €	24,50 €		CAD	černě eloxováno	B	šroubovatelný	90	100	115	19,5	104 × 73	500
06960-10023	18,98 €	22,97 €		CAD	přírodně eloxováno	B	šroubovatelný	90	100	115	19,5	104 × 73	500
06960-11811	17,41 €	21,07 €		CAD	černě eloxováno	A	zásuvné	90	118	133	19,5	122 × 73	500
06960-11813	15,91 €	19,25 €		CAD	přírodně eloxováno	A	zásuvné	90	118	133	19,5	122 × 73	500
06960-11821	21,52 €	26,04 €		CAD	černě eloxováno	B	šroubovatelný	90	118	133	19,5	122 × 73	500
06960-11823	20,06 €	24,27 €		CAD	přírodně eloxováno	B	šroubovatelný	90	118	133	19,5	122 × 73	500
06960-16711	21,97 €	26,58 €		CAD	černě eloxováno	A	zásuvné	90	167	182	19,5	171 × 73	500
06960-16713	19,63 €	23,75 €		CAD	přírodně eloxováno	A	zásuvné	90	167	182	19,5	171 × 73	500
06960-16721	26,20 €	31,70 €		CAD	černě eloxováno	B	šroubovatelný	90	167	182	19,5	171 × 73	500
06960-16723	23,89 €	28,91 €		CAD	přírodně eloxováno	B	šroubovatelný	90	167	182	19,5	171 × 73	500
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Misková madla z hliníkového profilu. Boční lišty z polyamidu. Provedení A – upevnění gumovou lištou. Provedení B – upevnění dvěma ocelovými šrouby se zápustnou hlavou.
Montáž	Po nasunutí spodní gumové lišty zaklapneme obě boční krytky k miskovému madlu. Poté je třeba pod úhlem 45° zastrčit madlo přes spodní okraj montážního otvoru a přitlačit ho proti stěně krytu. V závislosti na typu provedení se nyní vtlačí druhý pryžový profil do horní drážky nebo se upevnění provede pomocí dvou šroubů se zápustnou hlavou.
Provedení	Misková madla otryskaná, satinovaná a černě nebo přírodně eloxovaná. Gumový profil černý. Upevňovací šrouby pozinkované.
Upozornění	Madla tvaru A lze používat bez přišroubování pro síly plechu od 1 do 2,5 mm. Dva pryžové profily přitom zajišťují absolutně bezpečné uchycení. Madla tvaru B lze alternativně zvenčí upevnit dvěma šrouby se zápustnou hlavou. Dvě křížové drážky pro šrouby M4, které jsou vůči sobě pootočené o 90°, umožňují ukostření a mohou sloužit jako pomoc při montáži doplňkových dílů.
