Výkyvné opierky prestaviteľné s O-krúžkom a vymeniteľnými vložkami

Popis produktu

Kód:	02007
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Výkyvné opierky prestaviteľné s O-krúžkom a vymeniteľnými vložkami | 02007
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 02007 Výkyvné opěrky přestavitelné s O-kroužkem a vyměnitelnými vložkami

Varianty
Technické parametre

Materiál	Těleso: ze zušlechtěné oceli. Kulička: nerezavějící a kyselinovzdorná ocel. Vložka: Provedení C, F, M z nástrojové oceli. Provedení K POM. Provedení E z nerezové oceli. Provedení O z nerezové oceli s diamantovým povrchem. Provedení P z nerezové oceli s polyuretanovým povrchem.
Provedení	Těleso zušlechtěné a brynýrované. Kulička kalená a bez povrchové úpravy. Vložka: Provedení C, F kaleno a brynýrováno. Provedení M s rýhováním z tvrdokovu, brynýrováno. Provedení K v bílé barvě. Provedení E kaleno, bez povrchové úpravy. Provedení O diamantový povrch srovnatelný s brusnou zrnitostí 100. Provedení P polyuretanový povrch o tvrdosti 60° Shore.
Upozornění	Výkyvné opěrky je možné využít k podpírání a upínání neobrobených i obrobených dílů. Své využití nalézají jako zarážky, opěrky a tlačné prvky při výrobě nástrojů a přípravků. Kulička může být lehkým tlakem na vnitřní šroub vysunuta z korpusu. Kulička je jištěna proti protočení.
Přednosti	Vysoká hospodárnost díky možnosti výměny a vložek. Vestavěný O-kroužek drží kuličku a zabraňuje vniknutí nečistot a nežádoucích částeček. Tím je zajištěn hladký pohyb kuličky.

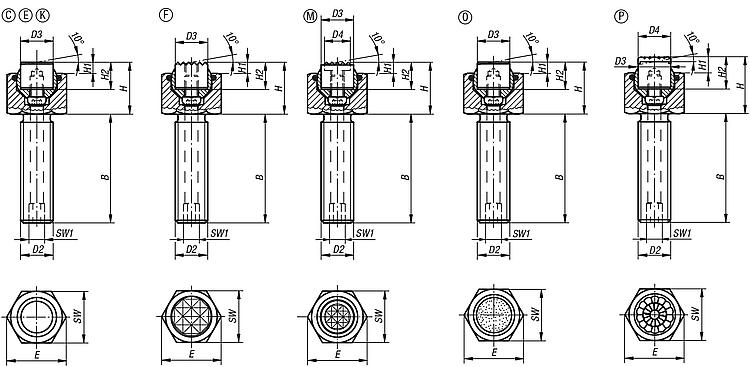

Odkaz na výkres	Provedení C: ocelová vložka zploštělá, rovinná Provedení E: vložka z nerezové oceli zploštělá, rovinná Provedení F: úchytka zploštělá, s vroubkováním Provedení K: vložka POM zploštělá, rovinná Provedení M: úchytka zploštělá, s vroubkováním z tvrdokovu Provedení O: vložka z nerezové oceli s diamantovým povrchem Provedení P: vložka z nerezové oceli s polyuretanovým povrchem

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Prevedenie	B	D2	D3	D4	H	H1	H2	E	SW	SW1	Ø guľôčky	Zaťažiteľnosť max. (kN) (iba pri statickom zaťažení)	Objednávacie číslo pre oceľovú vložku	Objednávacie číslo pre nerezovú vložku	Objednávacie číslo pre oporné kamene	Objednávacie číslo pre vložku POM	Objednávacie číslo pre nerezovú vložku s diamantovým povrchom	Objednávacie číslo pre nerezovú vložku s polyuretánovým povrchom	CAD
02007-110X015	83,39 €		C	15	M10	10	–	17	4	10	19,6	17	3	13	19	07113–10108	–	–	–	–	–	CAD
02007-110X030	84,75 €		C	30	M10	10	–	17	4	10	19,6	17	3	13	19	07113–10108	–	–	–	–	–	CAD
02007-110X050	85,94 €		C	50	M10	10	–	17	4	10	19,6	17	3	13	19	07113–10108	–	–	–	–	–	CAD
02007-112X020	91,20 €		C	20	M12	12	–	19	4	10	21,9	19	5	15	30	07113–12108	–	–	–	–	–	CAD
02007-112X040	91,78 €		C	40	M12	12	–	19	4	10	21,9	19	5	15	30	07113–12108	–	–	–	–	–	CAD
02007-112X060	92,21 €		C	60	M12	12	–	19	4	10	21,9	19	5	15	30	07113–12108	–	–	–	–	–	CAD
02007-116X025	98,65 €		C	25	M16	16	–	23	4	10	27,7	24	6	20	50	07113–16108	–	–	–	–	–	CAD
02007-116X050	98,65 €		C	50	M16	16	–	23	4	10	27,7	24	6	20	50	07113–16108	–	–	–	–	–	CAD
02007-116X080	100,78 €		C	80	M16	16	–	23	4	10	27,7	24	6	20	50	07113–16108	–	–	–	–	–	CAD
02007-120X030	109,31 €		C	30	M20	20	–	24	4	10	34,6	30	8	23	85	07113–20108	–	–	–	–	–	CAD
02007-120X060	110,70 €		C	60	M20	20	–	24	4	10	34,6	30	8	23	85	07113–20108	–	–	–	–	–	CAD
02007-120X100	114,99 €		C	100	M20	20	–	24	4	10	34,6	30	8	23	85	07113–20108	–	–	–	–	–	CAD
02007-124X040	132,21 €		C	40	M24	25	–	30	4	10	41,6	36	10	28	121	07113–25108	–	–	–	–	–	CAD
02007-124X100	139,46 €		C	100	M24	25	–	30	4	10	41,6	36	10	28	121	07113–25108	–	–	–	–	–	CAD
02007-210X015	86,30 €		E	15	M10	10	–	17	4	10	19,6	17	3	13	19	–	07113–10102	–	–	–	–	CAD
Objednávací kód	Základná cena bez DPH	Objednať	Prevedenie	B	D2	D3	D4	H	H1	H2	E	SW	SW1	Ø guľôčky	Zaťažiteľnosť max. (kN) (iba pri statickom zaťažení)	Objednávacie číslo pre oceľovú vložku	Objednávacie číslo pre nerezovú vložku	Objednávacie číslo pre oporné kamene	Objednávacie číslo pre vložku POM	Objednávacie číslo pre nerezovú vložku s diamantovým povrchom	Objednávacie číslo pre nerezovú vložku s polyuretánovým povrchom	CAD
02007-210X030	87,33 €		E	30	M10	10	–	17	4	10	19,6	17	3	13	19	–	07113–10102	–	–	–	–	CAD
02007-210X050	88,40 €		E	50	M10	10	–	17	4	10	19,6	17	3	13	19	–	07113–10102	–	–	–	–	CAD
02007-212X020	94,31 €		E	20	M12	12	–	19	4	10	21,9	19	5	15	30	–	07113–12102	–	–	–	–	CAD
02007-212X040	95,40 €		E	40	M12	12	–	19	4	10	21,9	19	5	15	30	–	07113–12102	–	–	–	–	CAD
02007-212X060	95,96 €		E	60	M12	12	–	19	4	10	21,9	19	5	15	30	–	07113–12102	–	–	–	–	CAD
02007-216X025	101,72 €		E	25	M16	16	–	23	4	10	27,7	24	6	20	50	–	07113–16102	–	–	–	–	CAD
02007-216X050	102,74 €		E	50	M16	16	–	23	4	10	27,7	24	6	20	50	–	07113–16102	–	–	–	–	CAD
02007-216X080	104,37 €		E	80	M16	16	–	23	4	10	27,7	24	6	20	50	–	07113–16102	–	–	–	–	CAD
02007-220X030	113,66 €		E	30	M20	20	–	24	4	10	34,6	30	8	23	85	–	07113–20102	–	–	–	–	CAD
02007-220X060	115,24 €		E	60	M20	20	–	24	4	10	34,6	30	8	23	85	–	07113–20102	–	–	–	–	CAD
02007-220X100	120,05 €		E	100	M20	20	–	24	4	10	34,6	30	8	23	85	–	07113–20102	–	–	–	–	CAD
02007-224X040	140,49 €		E	40	M24	25	–	30	4	10	41,6	36	10	28	121	–	07113–25102	–	–	–	–	CAD
02007-224X100	147,54 €		E	100	M24	25	–	30	4	10	41,6	36	10	28	121	–	07113–25102	–	–	–	–	CAD
02007-310X015	93,75 €		F	15	M10	10	–	17	4	10	19,6	17	3	13	19	–	–	07113–1010	–	–	–	CAD
02007-310X030	95,11 €		F	30	M10	10	–	17	4	10	19,6	17	3	13	19	–	–	07113–1010	–	–	–	CAD
Objednávací kód	Základná cena bez DPH	Objednať	Prevedenie	B	D2	D3	D4	H	H1	H2	E	SW	SW1	Ø guľôčky	Zaťažiteľnosť max. (kN) (iba pri statickom zaťažení)	Objednávacie číslo pre oceľovú vložku	Objednávacie číslo pre nerezovú vložku	Objednávacie číslo pre oporné kamene	Objednávacie číslo pre vložku POM	Objednávacie číslo pre nerezovú vložku s diamantovým povrchom	Objednávacie číslo pre nerezovú vložku s polyuretánovým povrchom	CAD
02007-310X050	96,25 €		F	50	M10	10	–	17	4	10	19,6	17	3	13	19	–	–	07113–1010	–	–	–	CAD
02007-312X020	101,45 €		F	20	M12	12	–	19	4	10	21,9	19	5	15	30	–	–	07113–1010	–	–	–	CAD
02007-312X040	102,03 €		F	40	M12	12	–	19	4	10	21,9	19	5	15	30	–	–	07113–1210	–	–	–	CAD
02007-312X060	102,40 €		F	60	M12	12	–	19	4	10	21,9	19	5	15	30	–	–	07113–1210	–	–	–	CAD
02007-316X025	113,76 €		F	25	M16	16	–	23	4	10	27,7	24	6	20	50	–	–	07113–1610	–	–	–	CAD
02007-316X050	113,76 €		F	50	M16	16	–	23	4	10	27,7	24	6	20	50	–	–	07113–1610	–	–	–	CAD
02007-316X080	115,89 €		F	80	M16	16	–	23	4	10	27,7	24	6	20	50	–	–	07113–1610	–	–	–	CAD
02007-320X030	126,24 €		F	30	M20	20	–	24	4	10	34,6	30	8	23	85	–	–	07113–2010	–	–	–	CAD
02007-320X060	127,58 €		F	60	M20	20	–	24	4	10	34,6	30	8	23	85	–	–	07113–2010	–	–	–	CAD
02007-320X100	131,92 €		F	100	M20	20	–	24	4	10	34,6	30	8	23	85	–	–	07113–2010	–	–	–	CAD
02007-324X040	154,19 €		F	40	M24	25	–	30	4	10	41,6	36	10	28	121	–	–	07113–2510	–	–	–	CAD
02007-324X100	161,45 €		F	100	M24	25	–	30	4	10	41,6	36	10	28	121	–	–	07113–2510	–	–	–	CAD
02007-710X015	82,87 €		K	15	M10	10	–	17	4	10	19,6	17	3	13	4	–	–	–	07113–10109	–	–	CAD
02007-710X030	84,24 €		K	30	M10	10	–	17	4	10	19,6	17	3	13	4	–	–	–	07113–10109	–	–	CAD
02007-710X050	85,40 €		K	50	M10	10	–	17	4	10	19,6	17	3	13	4	–	–	–	07113–10109	–	–	CAD
Objednávací kód	Základná cena bez DPH	Objednať	Prevedenie	B	D2	D3	D4	H	H1	H2	E	SW	SW1	Ø guľôčky	Zaťažiteľnosť max. (kN) (iba pri statickom zaťažení)	Objednávacie číslo pre oceľovú vložku	Objednávacie číslo pre nerezovú vložku	Objednávacie číslo pre oporné kamene	Objednávacie číslo pre vložku POM	Objednávacie číslo pre nerezovú vložku s diamantovým povrchom	Objednávacie číslo pre nerezovú vložku s polyuretánovým povrchom	CAD
02007-712X020	90,75 €		K	20	M12	12	–	19	4	10	21,9	19	5	15	7	–	–	–	07113–12109	–	–	CAD
02007-712X040	91,34 €		K	40	M12	12	–	19	4	10	21,9	19	5	15	7	–	–	–	07113–12109	–	–	CAD
02007-712X060	91,74 €		K	60	M12	12	–	19	4	10	21,9	19	5	15	7	–	–	–	07113–12109	–	–	CAD
02007-716X025	98,24 €		K	25	M16	16	–	23	4	10	27,7	24	6	20	14	–	–	–	07113–16109	–	–	CAD
02007-716X050	98,24 €		K	50	M16	16	–	23	4	10	27,7	24	6	20	14	–	–	–	07113–16109	–	–	CAD
02007-716X080	100,40 €		K	80	M16	16	–	23	4	10	27,7	24	6	20	14	–	–	–	07113–16109	–	–	CAD
02007-720X030	108,93 €		K	30	M20	20	–	24	4	10	34,6	30	8	23	27	–	–	–	07113–20109	–	–	CAD
02007-720X060	110,28 €		K	60	M20	20	–	24	4	10	34,6	30	8	23	27	–	–	–	07113–20109	–	–	CAD
02007-720X100	114,57 €		K	100	M20	20	–	24	4	10	34,6	30	8	23	27	–	–	–	07113–20109	–	–	CAD
02007-724X040	131,70 €		K	40	M24	25	–	30	4	10	41,6	36	10	28	47	–	–	–	07113–25109	–	–	CAD
02007-724X100	138,95 €		K	100	M24	25	–	30	4	10	41,6	36	10	28	47	–	–	–	07113–25109	–	–	CAD
02007-910X015	94,02 €		M	15	M10	10	7,9	17	4	10	19,6	17	3	13	19	–	–	07113–10107	–	–	–	CAD
02007-910X030	95,36 €		M	30	M10	10	7,9	17	4	10	19,6	17	3	13	19	–	–	07113–10107	–	–	–	CAD
02007-910X050	96,56 €		M	50	M10	10	7,9	17	4	10	19,6	17	3	13	19	–	–	07113–10107	–	–	–	CAD
02007-912X020	101,67 €		M	20	M12	12	9,5	19	4	10	21,9	19	5	15	30	–	–	07113–12107	–	–	–	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
