Výkyvné opierky prestaviteľné s O-krúžkom

Popis tovaru

Kód:	02006
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Výkyvné opierky prestaviteľné s O-krúžkom | 02006
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 02006 Výkyvné opěrky přestavitelné s O-kroužkem

Varianty
Technické parametre

Materiál	Korpus ze zušlechtěné oceli. Kulička: Provedení C, F, nástrojová ocel. Provedení K POM. Provedení O z nerezu s diamantovým povrchem. Provedení P z nerezu s polyuretanovým povrchem.
Provedení	Korpus kalen a brynýrován. Kulička: Provedení C, F kalena, brynýrována. Provedení K kulička z POM v barvě bílé. Provedení O s povrchem o zrnitosti srovnatelné s brusným zrnem 100. Provedení P z polyuretanu o tvrdosti 60° Shore.

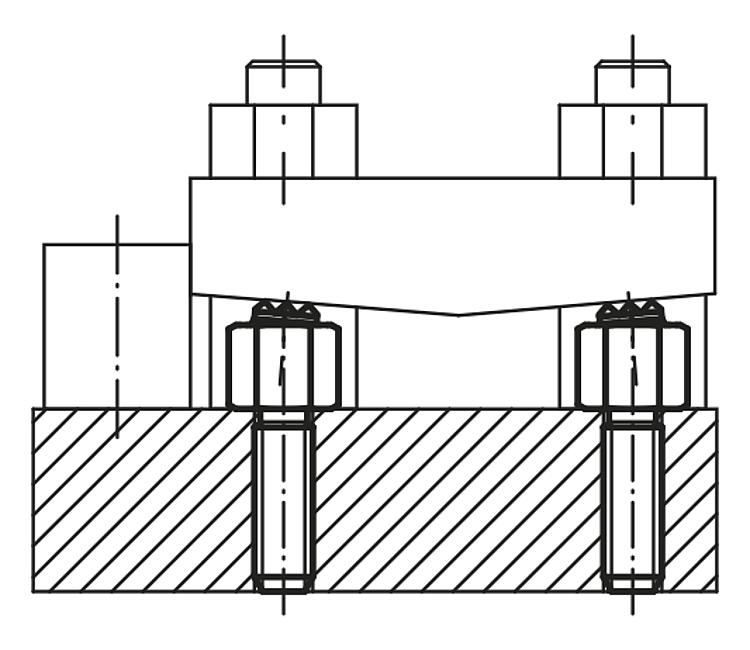

Upozornění	Výkyvné opěrky je možné využít k podpírání a upínání neobrobených i obrobených dílů. Své využití nalézají jako zarážky, opěrky a tlačné prvky při výrobě nástrojů a přípravků. Kulička je jištěna proti protočení. Provedení O: Brusný diamantový povrch je pevně slitý s kuličkou. Je ideální pro uchycení hladkých nebo kluzkých aplikací s minimálním upínacím tlakem. Diamantové částečky přitom přenášejí vysoké přídržné síly na velmi malou plochu s minimálním poškozením povrchu. Diamantový povrch poskytuje vynikající odolnost proti opotřebení. Provedení P: Polyuretanový povrch je pevně navulkanizován na kuličku. Ta je odolná proti otěru a nebarví. Poskytuje optimální ochranu proti poškození citlivých povrchů. Perlovitý povrch umožňuje vytvoření vysokých přídržných sil a únik vzduchu, takže nedochází k vytvoření sacího efektu mezi kontaktní plochou a výkyvnou podpěrou.
Přednosti	Vestavěný O-kroužek drží kuličku a zabraňuje vniknutí nečistot a nežádoucích částeček. Tím je zajištěn hladký pohyb kuličky.

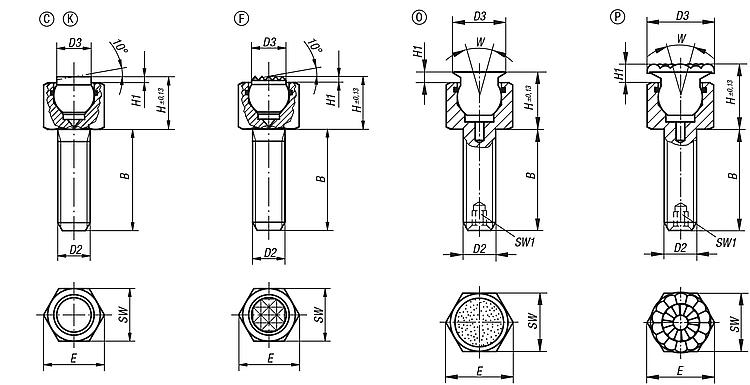

Odkaz na výkres	Provedení C: ocelová kulička, rovinná Provedení F: ocelová kulička zploštělá, s vroubkováním Provedení K: kulička POM zploštělá, rovinná Provedení O: nerezová kulička s diamantovým povrchem Provedení P: nerezová kulička s polyuretanovým povrchem

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	CAD	Provedení	B	D2	D3	H	H1	E	SW	SW1	W	Ø kuličky	Zatížitelnost max. kN (jen při statickém zatížení)
02006-106X012	46,60 €		CAD	C	12	M6	6	9,5	1,5	11,5	10			7	9
02006-106X025	43,28 €		CAD	C	25	M6	6	9,5	1,5	11,5	10			7	9
02006-106X040	43,80 €		CAD	C	40	M6	6	9,5	1,5	11,5	10			7	9
02006-108X012	51,69 €		CAD	C	12	M8	8,5	13	1,5	15	13			10	15
02006-108X025	52,20 €		CAD	C	25	M8	8,5	13	1,5	15	13			10	15
02006-108X040	52,92 €		CAD	C	40	M8	8,5	13	1,5	15	13			10	15
02006-306X012	49,41 €		CAD	F	12	M6	6	9,5	1,5	11,5	10			7	9
02006-306X025	50,12 €		CAD	F	25	M6	6	9,5	1,5	11,5	10			7	9
02006-306X040	50,64 €		CAD	F	40	M6	6	9,5	1,5	11,5	10			7	9
02006-308X012	54,83 €		CAD	F	12	M8	8,5	13	1,5	15	13			10	15
02006-308X025	55,52 €		CAD	F	25	M8	8,5	13	1,5	15	13			10	15
02006-308X040	56,41 €		CAD	F	40	M8	8,5	13	1,5	15	13			10	15
02006-706X012	45,19 €		CAD	K	12	M6	6	9,5	1,5	11,5	10			7	2
02006-706X025	45,72 €		CAD	K	25	M6	6	9,5	1,5	11,5	10			7	2
02006-706X040	46,60 €		CAD	K	40	M6	6	9,5	1,5	11,5	10			7	2
Objednací kód	Základná cena bez DPH	Objednat	CAD	Provedení	B	D2	D3	H	H1	E	SW	SW1	W	Ø kuličky	Zatížitelnost max. kN (jen při statickém zatížení)
02006-708X012	50,32 €		CAD	K	12	M8	8,5	13	1,5	15	13			10	4
02006-708X025	51,00 €		CAD	K	25	M8	8,5	13	1,5	15	13			10	4
02006-708X040	51,69 €		CAD	K	40	M8	8,5	13	1,5	15	13			10	4
02006-506X012	49,04 €		CAD	O	12	M6	8	10	2	11,5	10	–	28	7	9,2
02006-506X025	49,83 €		CAD	O	25	M6	8	10	2	11,5	10	–	28	7	9,2
02006-506X040	50,25 €		CAD	O	40	M6	8	10	2	11,5	10	–	28	7	9,2
02006-508X012	54,89 €		CAD	O	12	M8	11	14,5	3	15	13	–	28	10	15,5
02006-508X025	55,48 €		CAD	O	25	M8	11	14,5	3	15	13	–	28	10	15,5
02006-508X040	56,28 €		CAD	O	40	M8	11	14,5	3	15	13	–	28	10	15,5
02006-510X015	63,72 €		CAD	O	15	M10	14	16	3	19,6	17	3	28	13	18,8
02006-510X030	64,68 €		CAD	O	30	M10	14	16	3	19,6	17	3	28	13	18,8
02006-510X050	65,57 €		CAD	O	50	M10	14	16	3	19,6	17	3	28	13	18,8
02006-512X020	70,47 €		CAD	O	20	M12	19	19	4	21,9	19	5	24	15	29,8
02006-512X040	71,40 €		CAD	O	40	M12	19	19	4	21,9	19	5	24	15	29,8
02006-512X060	71,88 €		CAD	O	60	M12	19	19	4	21,9	19	5	24	15	29,8
Objednací kód	Základná cena bez DPH	Objednat	CAD	Provedení	B	D2	D3	H	H1	E	SW	SW1	W	Ø kuličky	Zatížitelnost max. kN (jen při statickém zatížení)
02006-516X025	76,95 €		CAD	O	25	M16	21	23	4	27,7	24	6	24	20	50,3
02006-516X050	77,83 €		CAD	O	50	M16	21	23	4	27,7	24	6	24	20	50,3
02006-516X080	79,28 €		CAD	O	80	M16	21	23	4	27,7	24	6	24	20	50,3
02006-606X012	47,92 €		CAD	P	12	M6	10	12	4	11,5	10	–	28	7
02006-606X025	48,67 €		CAD	P	25	M6	10	12	4	11,5	10	–	28	7
02006-606X040	49,05 €		CAD	P	40	M6	10	12	4	11,5	10	–	28	7
02006-608X012	52,79 €		CAD	P	12	M8	13	16,5	5	15	13	–	28	10
02006-608X025	53,41 €		CAD	P	25	M8	13	16,5	5	15	13	–	28	10
02006-608X040	54,13 €		CAD	P	40	M8	13	16,5	5	15	13	–	28	10
02006-610X015	61,43 €		CAD	P	15	M10	16	18	5	19,6	17	3	28	13
02006-610X030	62,33 €		CAD	P	30	M10	16	18	5	19,6	17	3	28	13
02006-610X050	63,31 €		CAD	P	50	M10	16	18	5	19,6	17	3	28	13
02006-612X020	67,21 €		CAD	P	20	M12	21	21	6	21,9	19	5	24	15
02006-612X040	68,19 €		CAD	P	40	M12	21	21	6	21,9	19	5	24	15
02006-612X060	68,65 €		CAD	P	60	M12	21	21	6	21,9	19	5	24	15
Objednací kód	Základná cena bez DPH	Objednat	CAD	Provedení	B	D2	D3	H	H1	E	SW	SW1	W	Ø kuličky	Zatížitelnost max. kN (jen při statickém zatížení)
02006-616X025	76,84 €		CAD	P	25	M16	23	25	6	27,7	24	6	24	20
02006-616X050	77,68 €		CAD	P	50	M16	23	25	6	27,7	24	6	24	20
02006-616X080	79,12 €		CAD	P	80	M16	23	25	6	27,7	24	6	24	20
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
