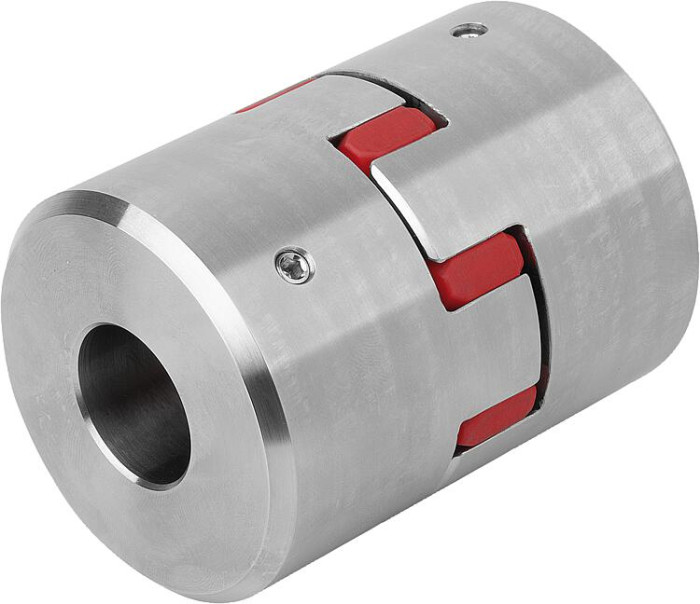

Elastomerové zubové spojky se závitovým kolíkem, z nerezové oceli

Novinka

Popis tovaru

Kód:	K1895
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Elastomerové zubové spojky se závitovým kolíkem, z nerezové oceli | K1895
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1895 Elastomerové zubové spojky se závitovým kolíkem, z nerezové oceli

Varianty
Technické parametre

Materiál	Náboj z nerezové oceli. Spojovací hvězdice, z polyuretanu.
Provedení	Náboj, bez povrchové úpravy. Spojovací hvězdice, modrá 80 Shore A. Spojovací hvězdice, žlutá 92 Shore A. Spojovací hvězdice, červená 98 Shore A.
Upozornění	Elastomerové zubové spojky se skládají ze dvou nábojů a elastomerové spojovací hvězdice. Jsou vhodné pro kompenzaci axiálních, radiálních a úhlových chyb souososti a pro tlumení vibrací a momentových rázů. Spojovací hvězdice z polyuretanu je přitom k dispozici v různých stupních tvrdosti. S rostoucí tvrdostí spojovací hvězdice roste přenášený krouticí moment a tuhost; s klesající tvrdostí roste posunovací schopnost a tlumení. Díky předpětí spojovacích hvězdic v nábojích spojky je tato varianta bez vůle. Dodávka se uskutečňuje v demontovaném stavu.
Teplotní rozsah	Modrá 80 Shore A: –50 °C až +80 °C. Krátkodobě –60°C až +120 °C. Žlutá 92 Shore A: –30 °C až +90 °C. Krátkodobě –50°C až +120 °C. Červená 98 Shore A: –30 °C až +90 °C. Krátkodobě –40°C až +120 °C.
Montáž	Elastomerové zubové spojky mají H7 lícování. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž. Při montáži se náboje elastomerové zubové spojky nasunou na hřídele a zajistí pomocí závitových kolíků.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem. Drážka pro zalícovanou pružinu podle DIN 6885.

Detail zavřít

Zruš filter

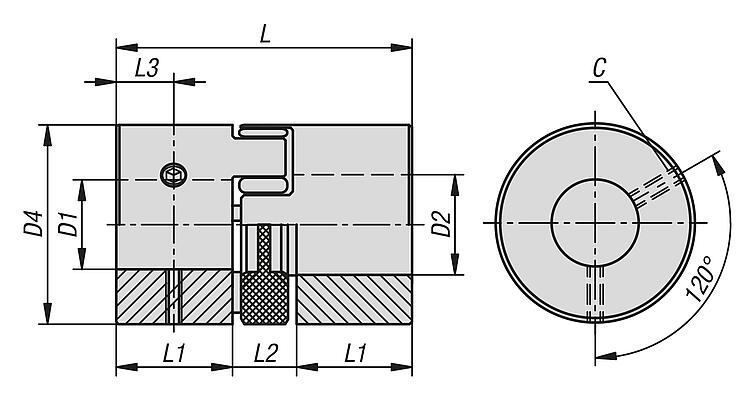

Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	Utahovací moment šroubů Nm	3D
K1895.14800350606	86,81 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	6	6	6	16	30	35	11	13	5	3	3D
K1895.14800350808	86,81 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	8	8	6	16	30	35	11	13	5	3	3D
K1895.14800350810	86,81 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	8	10	6	16	30	35	11	13	5	3	3D
K1895.14800350812	86,81 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	8	12	6	16	30	35	11	13	5	3	3D
K1895.14800350814	86,81 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	8	14	6	16	30	35	11	13	5	3	3D
K1895.14800351010	86,81 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	10	10	6	16	30	35	11	13	5	3	3D
K1895.14800351012	86,81 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	10	12	6	16	30	35	11	13	5	3	3D
K1895.14800351014	86,81 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	10	14	6	16	30	35	11	13	5	3	3D
K1895.14800351212	86,81 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	12	12	6	16	30	35	11	13	5	3	3D
K1895.14800351214	86,81 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	12	14	6	16	30	35	11	13	5	3	3D
K1895.14800351414	86,81 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	14	14	6	16	30	35	11	13	5	3	3D
K1895.19800661010	159,30 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	10	10	10	24	40	66	25	16	10	6	3D
K1895.19800661212	159,30 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	12	12	10	24	40	66	25	16	10	6	3D
K1895.19800661214	159,30 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	12	14	10	24	40	66	25	16	10	6	3D
K1895.19800661215	159,30 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	12	15	10	24	40	66	25	16	10	6	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	Utahovací moment šroubů Nm	3D
K1895.19800661216	159,30 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	12	16	10	24	40	66	25	16	10	6	3D
K1895.19800661414	159,30 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	14	14	10	24	40	66	25	16	10	6	3D
K1895.19800661415	159,30 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	14	15	10	24	40	66	25	16	10	6	3D
K1895.19800661416	159,30 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	14	16	10	24	40	66	25	16	10	6	3D
K1895.19800661515	159,30 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	15	15	10	24	40	66	25	16	10	6	3D
K1895.19800661516	159,30 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	15	16	10	24	40	66	25	16	10	6	3D
K1895.19800661616	159,30 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	16	16	10	24	40	66	25	16	10	6	3D
K1895.24800781616	221,32 €		24	modrá	0,455	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	16	16	16	28	55	78	30	18	10	6	3D
K1895.24800781818	221,32 €		24	modrá	0,455	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	18	18	16	28	55	78	30	18	10	6	3D
K1895.24800781819	221,32 €		24	modrá	0,455	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	18	19	16	28	55	78	30	18	10	6	3D
K1895.24800781820	221,32 €		24	modrá	0,455	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	18	20	16	28	55	78	30	18	10	6	3D
K1895.24800781825	221,32 €		24	modrá	0,455	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	18	25	16	28	55	78	30	18	10	6	3D
K1895.24800781919	221,32 €		24	modrá	0,455	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	19	19	16	28	55	78	30	18	10	6	3D
K1895.24800781920	221,32 €		24	modrá	0,455	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	19	20	16	28	55	78	30	18	10	6	3D
K1895.24800781925	221,32 €		24	modrá	0,455	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	19	25	16	28	55	78	30	18	10	6	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	Utahovací moment šroubů Nm	3D
K1895.24800782020	221,32 €		24	modrá	0,455	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	20	20	16	28	55	78	30	18	10	6	3D
K1895.24800782025	221,32 €		24	modrá	0,455	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	20	25	16	28	55	78	30	18	10	6	3D
K1895.24800782525	221,32 €		24	modrá	0,455	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	25	25	16	28	55	78	30	18	10	6	3D
K1895.28800902020	272,35 €		28	modrá	0,972	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	7200	1×M6	20	20	20	38	65	90	35	20	15	11	3D
K1895.28800902424	272,35 €		28	modrá	0,972	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	7200	1×M6	24	24	20	38	65	90	35	20	15	11	3D
K1895.28800902828	272,35 €		28	modrá	0,972	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	7200	1×M6	28	28	20	38	65	90	35	20	15	11	3D
K1895.28800903232	272,35 €		28	modrá	0,972	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	7200	1×M6	32	32	20	38	65	90	35	20	15	11	3D
K1895.14920350606	86,48 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	16000	1×M4	6	6	6	16	30	35	11	13	5	3	3D
K1895.14920350808	86,48 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	16000	1×M4	8	8	6	16	30	35	11	13	5	3	3D
K1895.14920350810	86,48 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	16000	1×M4	8	10	6	16	30	35	11	13	5	3	3D
K1895.14920350812	86,48 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	16000	1×M4	8	12	6	16	30	35	11	13	5	3	3D
K1895.14920350814	86,48 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	16000	1×M4	8	14	6	16	30	35	11	13	5	3	3D
K1895.14920351010	86,48 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	16000	1×M4	10	10	6	16	30	35	11	13	5	3	3D
K1895.14920351012	86,48 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	16000	1×M4	10	12	6	16	30	35	11	13	5	3	3D
K1895.14920351014	86,48 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	16000	1×M4	10	14	6	16	30	35	11	13	5	3	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	Utahovací moment šroubů Nm	3D
K1895.14920351212	86,48 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	16000	1×M4	12	12	6	16	30	35	11	13	5	3	3D
K1895.14920351214	86,48 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	16000	1×M4	12	14	6	16	30	35	11	13	5	3	3D
K1895.14920351414	86,48 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	16000	1×M4	14	14	6	16	30	35	11	13	5	3	3D
K1895.19920661010	156,49 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	12000	1×M5	10	10	10	24	40	66	25	16	10	6	3D
K1895.19920661212	156,49 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	12000	1×M5	12	12	10	24	40	66	25	16	10	6	3D
K1895.19920661214	156,49 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	12000	1×M5	12	14	10	24	40	66	25	16	10	6	3D
K1895.19920661215	156,49 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	12000	1×M5	12	15	10	24	40	66	25	16	10	6	3D
K1895.19920661216	156,49 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	12000	1×M5	12	16	10	24	40	66	25	16	10	6	3D
K1895.19920661414	156,49 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	12000	1×M5	14	14	10	24	40	66	25	16	10	6	3D
K1895.19920661415	156,49 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	12000	1×M5	14	15	10	24	40	66	25	16	10	6	3D
K1895.19920661416	156,49 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	12000	1×M5	14	16	10	24	40	66	25	16	10	6	3D
K1895.19920661515	156,49 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	12000	1×M5	15	15	10	24	40	66	25	16	10	6	3D
K1895.19920661516	156,49 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	12000	1×M5	15	16	10	24	40	66	25	16	10	6	3D
K1895.19920661616	156,49 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	12000	1×M5	16	16	10	24	40	66	25	16	10	6	3D
K1895.24920781616	218,09 €		24	žlutá	0,455	2300	5130	1900	0,15	+1,4 / –0,5	1	70	92 Shore A	35	8500	1×M5	16	16	16	28	55	78	30	18	10	6	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
