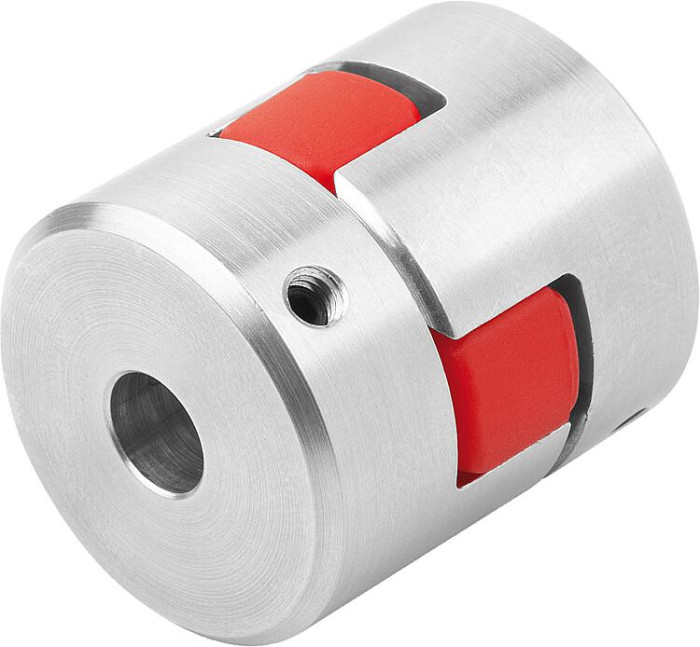

Elastomerové zubové spojky se závitovým kolíkem

Novinka

Popis tovaru

Kód:	K1894
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Elastomerové zubové spojky se závitovým kolíkem | K1894
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1894 Elastomerové zubové spojky se závitovým kolíkem

Varianty
Technické parametre

Materiál	Náboj z hliníku. Spojovací hvězdice, z polyuretanu.
Provedení	Náboj, bez povrchové úpravy. Spojovací hvězdice, modrá 80 Shore A. Spojovací hvězdice, žlutá 92 Shore A. Spojovací hvězdice, červená 98 Shore A.
Upozornění	Elastomerové zubové spojky se skládají ze dvou nábojů a elastomerové spojovací hvězdice. Jsou vhodné pro kompenzaci axiálních, radiálních a úhlových chyb souososti a pro tlumení vibrací a momentových rázů. Spojovací hvězdice z polyuretanu je přitom k dispozici v různých stupních tvrdosti. S rostoucí tvrdostí spojovací hvězdice roste přenášený krouticí moment a tuhost; s klesající tvrdostí roste posunovací schopnost a tlumení. Díky předpětí spojovacích hvězdic v nábojích spojky je tato varianta bez vůle. Dodávka se uskutečňuje v demontovaném stavu.
Teplotní rozsah	Modrá 80 Shore A: –50 °C až +80 °C. Krátkodobě –60°C až +120 °C. Žlutá 92 Shore A: –30 °C až +90 °C. Krátkodobě –50°C až +120 °C. Červená 98 Shore A: –30 °C až +90 °C. Krátkodobě –40°C až +120 °C.
Montáž	Elastomerové zubové spojky mají H7 lícování. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž. Při montáži se náboje elastomerové zubové spojky nasunou na hřídele a zajistí pomocí závitových kolíků.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem. Drážka pro zalícovanou pružinu podle DIN 6885.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	Utahovací moment šroubů Nm	3D
K1894.07800220404	22,25 €		7	modrá	0,00018	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	34000	2×M3	4	4	4	7	14	22	7	8	3,5	1,3	3D
K1894.07800220405	22,25 €		7	modrá	0,00018	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	34000	2×M3	4	5	4	7	14	22	7	8	3,5	1,3	3D
K1894.07800220406	22,25 €		7	modrá	0,00018	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	34000	2×M3	4	6	4	7	14	22	7	8	3,5	1,3	3D
K1894.07800220505	22,25 €		7	modrá	0,00018	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	34000	2×M3	5	5	4	7	14	22	7	8	3,5	1,3	3D
K1894.07800220506	22,25 €		7	modrá	0,00018	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	34000	2×M3	5	6	4	7	14	22	7	8	3,5	1,3	3D
K1894.07800220606	22,25 €		7	modrá	0,00018	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	34000	2×M3	6	6	4	7	14	22	7	8	3,5	1,3	3D
K1894.09800300606	21,14 €		9	modrá	0,00105	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	24000	2×M3	6	6	6	9	20	30	10	10	5	1,3	3D
K1894.09800300608	21,14 €		9	modrá	0,00105	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	24000	2×M3	6	8	6	9	20	30	10	10	5	1,3	3D
K1894.09800300609	21,14 €		9	modrá	0,00105	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	24000	2×M3	6	9	6	9	20	30	10	10	5	1,3	3D
K1894.09800300808	21,14 €		9	modrá	0,00105	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	24000	2×M3	8	8	6	9	20	30	10	10	5	1,3	3D
K1894.09800300809	21,14 €		9	modrá	0,00105	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	24000	2×M3	8	9	6	9	20	30	10	10	5	1,3	3D
K1894.09800300909	21,14 €		9	modrá	0,00105	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	24000	2×M3	9	9	6	9	20	30	10	10	5	1,3	3D
K1894.12800340606	26,59 €		12	modrá	0,00309	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	19500	1×M4	6	6	6	12	25	34	11	12	5	3	3D
K1894.12800340608	26,59 €		12	modrá	0,00309	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	19500	1×M4	6	8	6	12	25	34	11	12	5	3	3D
K1894.12800340610	26,59 €		12	modrá	0,00309	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	19500	1×M4	6	10	6	12	25	34	11	12	5	3	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	Utahovací moment šroubů Nm	3D
K1894.12800340808	26,59 €		12	modrá	0,00309	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	19500	1×M4	8	8	6	12	25	34	11	12	5	3	3D
K1894.12800340810	26,59 €		12	modrá	0,00309	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	19500	1×M4	8	10	6	12	25	34	11	12	5	3	3D
K1894.12800341010	26,59 €		12	modrá	0,00309	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	19500	1×M4	10	10	6	12	25	34	11	12	5	3	3D
K1894.14800350606	23,22 €		14	modrá	0,006	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	6	6	6	16	30	35	11	13	5	3	3D
K1894.14800350808	23,22 €		14	modrá	0,006	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	8	8	6	16	30	35	11	13	5	3	3D
K1894.14800350810	23,22 €		14	modrá	0,006	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	8	10	6	16	30	35	11	13	5	3	3D
K1894.14800350812	23,22 €		14	modrá	0,006	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	8	12	6	16	30	35	11	13	5	3	3D
K1894.14800350814	23,22 €		14	modrá	0,006	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	8	14	6	16	30	35	11	13	5	3	3D
K1894.14800351010	23,22 €		14	modrá	0,006	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	10	10	6	16	30	35	11	13	5	3	3D
K1894.14800351012	23,22 €		14	modrá	0,006	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	10	12	6	16	30	35	11	13	5	3	3D
K1894.14800351014	23,22 €		14	modrá	0,006	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	10	14	6	16	30	35	11	13	5	3	3D
K1894.14800351212	23,22 €		14	modrá	0,006	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	12	12	6	16	30	35	11	13	5	3	3D
K1894.14800351214	23,22 €		14	modrá	0,006	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	12	14	6	16	30	35	11	13	5	3	3D
K1894.14800351414	23,22 €		14	modrá	0,006	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	16000	1×M4	14	14	6	16	30	35	11	13	5	3	3D
K1894.19800661010	39,05 €		19	modrá	0,04	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	10	10	10	24	40	66	25	16	10	6	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	Utahovací moment šroubů Nm	3D
K1894.19800661212	39,05 €		19	modrá	0,04	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	12	12	10	24	40	66	25	16	10	6	3D
K1894.19800661214	39,05 €		19	modrá	0,04	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	12	14	10	24	40	66	25	16	10	6	3D
K1894.19800661215	39,05 €		19	modrá	0,04	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	12	15	10	24	40	66	25	16	10	6	3D
K1894.19800661216	39,05 €		19	modrá	0,04	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	12	16	10	24	40	66	25	16	10	6	3D
K1894.19800661414	39,05 €		19	modrá	0,04	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	14	14	10	24	40	66	25	16	10	6	3D
K1894.19800661415	39,05 €		19	modrá	0,04	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	14	15	10	24	40	66	25	16	10	6	3D
K1894.19800661416	39,05 €		19	modrá	0,04	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	14	16	10	24	40	66	25	16	10	6	3D
K1894.19800661515	39,05 €		19	modrá	0,04	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	15	15	10	24	40	66	25	16	10	6	3D
K1894.19800661516	39,05 €		19	modrá	0,04	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	15	16	10	24	40	66	25	16	10	6	3D
K1894.19800661616	39,05 €		19	modrá	0,04	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	12000	1×M5	16	16	10	24	40	66	25	16	10	6	3D
K1894.24800781616	69,69 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	16	16	16	28	55	78	30	18	10	6	3D
K1894.24800781818	69,69 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	18	18	16	28	55	78	30	18	10	6	3D
K1894.24800781819	69,69 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	18	19	16	28	55	78	30	18	10	6	3D
K1894.24800781820	69,69 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	18	20	16	28	55	78	30	18	10	6	3D
K1894.24800781825	69,69 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	18	25	16	28	55	78	30	18	10	6	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	Utahovací moment šroubů Nm	3D
K1894.24800781919	69,69 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	19	19	16	28	55	78	30	18	10	6	3D
K1894.24800781920	69,69 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	19	20	16	28	55	78	30	18	10	6	3D
K1894.24800781925	69,69 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	19	25	16	28	55	78	30	18	10	6	3D
K1894.24800782020	69,69 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	20	20	16	28	55	78	30	18	10	6	3D
K1894.24800782025	69,69 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	20	25	16	28	55	78	30	18	10	6	3D
K1894.24800782525	69,69 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	8500	1×M5	25	25	16	28	55	78	30	18	10	6	3D
K1894.28800902020	82,06 €		28	modrá	0,368	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	7200	1×M6	20	20	20	38	65	90	35	20	15	11	3D
K1894.28800902424	82,06 €		28	modrá	0,368	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	7200	1×M6	24	24	20	38	65	90	35	20	15	11	3D
K1894.28800902828	82,06 €		28	modrá	0,368	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	7200	1×M6	28	28	20	38	65	90	35	20	15	11	3D
K1894.28800903232	82,06 €		28	modrá	0,368	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	7200	1×M6	32	32	20	38	65	90	35	20	15	11	3D
K1894.05920150303	25,21 €		5	žlutá	0,0000216	5,16	16	154	0,06	+0,4 / –0,2	1	0,6	92 Shore A	0,5	47500	1×M3	3	3	2	6	10	15	5	5	2,5	0,5	3D
K1894.05920150304	25,21 €		5	žlutá	0,0000216	5,16	16	154	0,06	+0,4 / –0,2	1	0,6	92 Shore A	0,5	47500	1×M3	3	4	2	6	10	15	5	5	2,5	0,5	3D
K1894.05920150305	25,21 €		5	žlutá	0,0000216	5,16	16	154	0,06	+0,4 / –0,2	1	0,6	92 Shore A	0,5	47500	1×M3	3	5	2	6	10	15	5	5	2,5	0,5	3D
K1894.05920150404	25,21 €		5	žlutá	0,0000216	5,16	16	154	0,06	+0,4 / –0,2	1	0,6	92 Shore A	0,5	47500	1×M3	4	4	2	6	10	15	5	5	2,5	0,5	3D
K1894.05920150405	25,21 €		5	žlutá	0,0000216	5,16	16	154	0,06	+0,4 / –0,2	1	0,6	92 Shore A	0,5	47500	1×M3	4	5	2	6	10	15	5	5	2,5	0,5	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
