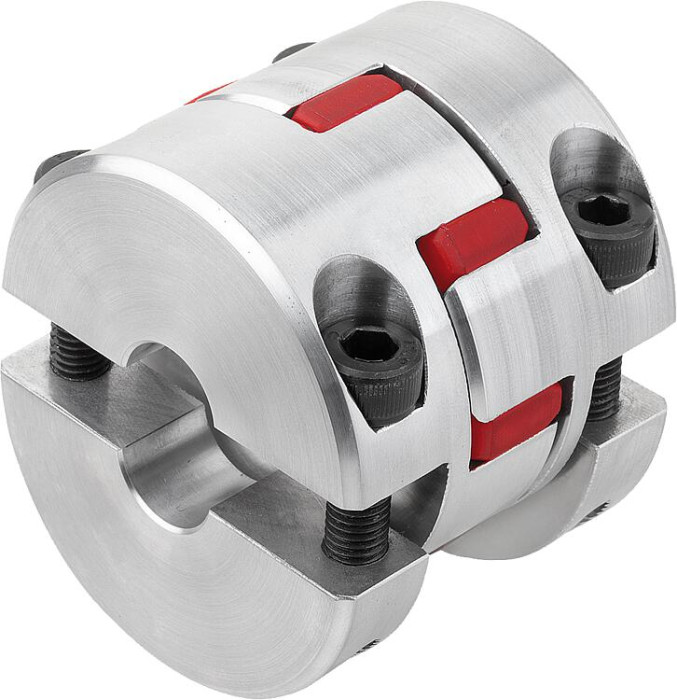

Elastomerové zubové spojky, krátká konstrukce s odnímatelnými svěracími náboji

Novinka

Popis tovaru

Kód:	K1893
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Elastomerové zubové spojky, krátká konstrukce s odnímatelnými svěracími náboji | K1893
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1893 Elastomerové zubové spojky, krátká konstrukce s odnímatelnými svěracími náboji

Varianty
Technické parametre

Materiál	Náboj z hliníku. Spojovací hvězdice, z polyuretanu.
Provedení	Náboj, bez povrchové úpravy. Spojovací hvězdice, modrá 80 Shore A. Spojovací hvězdice, žlutá 92 Shore A. Spojovací hvězdice, červená 98 Shore A.
Upozornění	Elastomerové zubové spojky se skládají ze dvou nábojů a elastomerové spojovací hvězdice. Jsou vhodné pro kompenzaci axiálních, radiálních a úhlových chyb souososti a pro tlumení vibrací a momentových rázů. Spojovací hvězdice z polyuretanu je přitom k dispozici v různých stupních tvrdosti. S rostoucí tvrdostí spojovací hvězdice roste přenášený krouticí moment a tuhost; s klesající tvrdostí roste posunovací schopnost a tlumení. Díky předpětí spojovacích hvězdic v nábojích spojky je tato varianta bez vůle. Dodávka se uskutečňuje v demontovaném stavu.
Teplotní rozsah	Modrá 80 Shore A: –50 °C až +80 °C. Krátkodobě –60°C až +120 °C. Žlutá 92 Shore A: –30 °C až +90 °C. Krátkodobě –50°C až +120 °C. Červená 98 Shore A: –30 °C až +90 °C. Krátkodobě –40°C až +120 °C.
Montáž	Elastomerové zubové spojky mají H7 lícování. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž. Při montáži se náboje elastomerové zubové spojky nasunou na hřídele a zajištěny pomocí upínacích nábojů.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem. Drážka pro zalícovanou pružinu podle DIN 6885.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	K	L	L1	L2	L3	L4	R	Utahovací moment šroubů Nm	3D
K1893.38920862828	200,26 €		38	žlutá	0,79	6525	12000	2350	0,17	+1,8 / –0,7	1	380	92 Shore A	190	5000	30	M8	28	28	18	48	80	24	86	31	24	12	38	83,5	40	3D
K1893.24920581010	118,47 €		24	žlutá	0,121	2300	5130	1900	0,15	+1,4 / –0,5	1	70	92 Shore A	35	7000	20	M6	10	10	10	32	55	16	58	20	18	8	26	57,5	15	3D
K1893.24980581825	118,47 €		24	červená	0,121	3700	8130	2940	0,11	+1,4 / –0,5	0,9	120	98 Shore A	60	7000	20	M6	18	25	10	32	55	16	58	20	18	8	26	57,5	15	3D
K1893.19920501515	74,42 €		19	žlutá	0,019	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	14,5	M6	15	15	8	21	40	14,5	50	17	16	8	21	46	15	3D
K1893.19980501515	74,42 €		19	červená	0,019	1512	2540	2010	0,06	+1,2 / –0,5	0,9	42	98 Shore A	21	10000	14,5	M6	15	15	8	21	40	14,5	50	17	16	8	21	46	15	3D
K1893.24920581825	118,47 €		24	žlutá	0,121	2300	5130	1900	0,15	+1,4 / –0,5	1	70	92 Shore A	35	7000	20	M6	18	25	10	32	55	16	58	20	18	8	26	57,5	15	3D
K1893.19920501216	74,42 €		19	žlutá	0,019	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	14,5	M6	12	16	8	21	40	14,5	50	17	16	8	21	46	15	3D
K1893.19980501516	74,42 €		19	červená	0,019	1512	2540	2010	0,06	+1,2 / –0,5	0,9	42	98 Shore A	21	10000	14,5	M6	15	16	8	21	40	14,5	50	17	16	8	21	46	15	3D
K1893.14980320808	66,26 €		14	červená	0,006	171,9	513	654	0,09	+1 / –0,5	0,9	25	98 Shore A	12,5	13000	10,5	M4	8	8	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	3D
K1893.42920942222	330,90 €		42	žlutá	1,832	10870	20500	4100	0,19	+2 / –1	1	830	92 Shore A	265	4000	32	M10	22	22	22	50	95	25	94	34,5	25	12,5	44	93,5	84	3D
K1893.42920943838	330,90 €		42	žlutá	1,832	10870	20500	4100	0,19	+2 / –1	1	830	92 Shore A	265	4000	32	M10	38	38	22	50	95	25	94	34,5	25	12,5	44	93,5	84	3D
K1893.24980581920	118,47 €		24	červená	0,121	3700	8130	2940	0,11	+1,4 / –0,5	0,9	120	98 Shore A	60	7000	20	M6	19	20	10	32	55	16	58	20	18	8	26	57,5	15	3D
K1893.48921105050	420,79 €		48	žlutá	3,101	12968	22800	4500	0,23	+2,1 / –1	1	620	92 Shore A	310	3750	36	M12	50	50	22	57	105	30	110	41	28	14	50	105	145	3D
K1893.19980501414	74,42 €		19	červená	0,019	1512	2540	2010	0,06	+1,2 / –0,5	0,9	42	98 Shore A	21	10000	14,5	M6	14	14	8	21	40	14,5	50	17	16	8	21	46	15	3D
K1893.19920501616	74,42 €		19	žlutá	0,019	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	14,5	M6	16	16	8	21	40	14,5	50	17	16	8	21	46	15	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	K	L	L1	L2	L3	L4	R	Utahovací moment šroubů Nm	3D
K1893.19980501616	74,42 €		19	červená	0,019	1512	2540	2010	0,06	+1,2 / –0,5	0,9	42	98 Shore A	21	10000	14,5	M6	16	16	8	21	40	14,5	50	17	16	8	21	46	15	3D
K1893.28920622828	142,57 €		28	žlutá	0,266	4080	6745	1780	0,15	+1,5 / –0,7	1	190	92 Shore A	95	6000	25	M8	28	28	14	37	65	17	62	21	20	9	28	73	40	3D
K1893.14980320810	66,26 €		14	červená	0,006	171,9	513	654	0,09	+1 / –0,5	0,9	25	98 Shore A	12,5	13000	10,5	M4	8	10	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	3D
K1893.24920582525	118,47 €		24	žlutá	0,121	2300	5130	1900	0,15	+1,4 / –0,5	1	70	92 Shore A	35	7000	20	M6	25	25	10	32	55	16	58	20	18	8	26	57,5	15	3D
K1893.19980500808	74,42 €		19	červená	0,019	1512	2540	2010	0,06	+1,2 / –0,5	0,9	42	98 Shore A	21	10000	14,5	M6	8	8	8	21	40	14,5	50	17	16	8	21	46	15	3D
K1893.24980582025	118,47 €		24	červená	0,121	3700	8130	2940	0,11	+1,4 / –0,5	0,9	120	98 Shore A	60	7000	20	M6	20	25	10	32	55	16	58	20	18	8	26	57,5	15	3D
K1893.24980581010	118,47 €		24	červená	0,121	3700	8130	2940	0,11	+1,4 / –0,5	0,9	120	98 Shore A	60	7000	20	M6	10	10	10	32	55	16	58	20	18	8	26	57,5	15	3D
K1893.42920943232	330,90 €		42	žlutá	1,832	10870	20500	4100	0,19	+2 / –1	1	830	92 Shore A	265	4000	32	M10	32	32	22	50	95	25	94	34,5	25	12,5	44	93,5	84	3D
K1893.28920623232	142,57 €		28	žlutá	0,266	4080	6745	1780	0,15	+1,5 / –0,7	1	190	92 Shore A	95	6000	25	M8	32	32	14	37	65	17	62	21	20	9	28	73	40	3D
K1893.24920581818	118,47 €		24	žlutá	0,121	2300	5130	1900	0,15	+1,4 / –0,5	1	70	92 Shore A	35	7000	20	M6	18	8	10	32	55	16	58	20	18	8	26	57,5	15	3D
K1893.19980501415	74,42 €		19	červená	0,019	1512	2540	2010	0,06	+1,2 / –0,5	0,9	42	98 Shore A	21	10000	14,5	M6	14	15	8	21	40	14,5	50	17	16	8	21	46	15	3D
K1893.24980582525	118,47 €		24	červená	0,121	3700	8130	2940	0,11	+1,4 / –0,5	0,9	120	98 Shore A	60	7000	20	M6	25	25	10	32	55	16	58	20	18	8	26	57,5	15	3D
K1893.24920581925	118,47 €		24	žlutá	0,121	2300	5130	1900	0,15	+1,4 / –0,5	1	70	92 Shore A	35	7000	20	M6	19	25	10	32	55	16	58	20	18	8	26	57,5	15	3D
K1893.48921104545	420,79 €		48	žlutá	3,101	12968	22800	4500	0,23	+2,1 / –1	1	620	92 Shore A	310	3750	36	M12	45	45	22	57	105	30	110	41	28	14	50	105	145	3D
K1893.14980321414	66,26 €		14	červená	0,006	171,9	513	654	0,09	+1 / –0,5	0,9	25	98 Shore A	12,5	13000	10,5	M4	14	14	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	K	L	L1	L2	L3	L4	R	Utahovací moment šroubů Nm	3D
K1893.19980501216	74,42 €		19	červená	0,019	1512	2540	2010	0,06	+1,2 / –0,5	0,9	42	98 Shore A	21	10000	14,5	M6	12	16	8	21	40	14,5	50	17	16	8	21	46	15	3D
K1893.19920501516	74,42 €		19	žlutá	0,019	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	14,5	M6	15	16	8	21	40	14,5	50	17	16	8	21	46	15	3D
K1893.19980501416	74,42 €		19	červená	0,019	1512	2540	2010	0,06	+1,2 / –0,5	0,9	42	98 Shore A	21	10000	14,5	M6	14	6	8	21	40	14,5	50	17	16	8	21	46	15	3D
K1893.24980581925	118,47 €		24	červená	0,121	3700	8130	2940	0,11	+1,4 / –0,5	0,9	120	98 Shore A	60	7000	20	M6	19	25	10	32	55	16	58	20	18	8	26	57,5	15	3D
K1893.38920863838	200,26 €		38	žlutá	0,79	6525	12000	2350	0,17	+1,8 / –0,7	1	380	92 Shore A	190	5000	30	M8	38	38	18	48	80	24	86	31	24	12	38	83,5	40	3D
K1893.24920581820	118,47 €		24	žlutá	0,121	2300	5130	1900	0,15	+1,4 / –0,5	1	70	92 Shore A	35	7000	20	M6	18	20	10	32	55	16	58	20	18	8	26	57,5	15	3D
K1893.24980581919	118,47 €		24	červená	0,121	3700	8130	2940	0,11	+1,4 / –0,5	0,9	120	98 Shore A	60	7000	20	M6	19	19	10	32	55	16	58	20	18	8	26	57,5	15	3D
K1893.14980320814	66,26 €		14	červená	0,006	171,9	513	654	0,09	+1 / –0,5	0,9	25	98 Shore A	12,5	13000	10,5	M4	8	14	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	3D
K1893.14980321014	66,26 €		14	červená	0,006	171,9	513	654	0,09	+1 / –0,5	0,9	25	98 Shore A	12,5	13000	10,5	M4	10	14	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	3D
K1893.19920501414	74,42 €		19	žlutá	0,019	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	14,5	M6	14	14	8	21	40	14,5	50	17	16	8	21	46	15	3D
K1893.38920861818	200,26 €		38	žlutá	0,79	6525	12000	2350	0,17	+1,8 / –0,7	1	380	92 Shore A	190	5000	30	M8	18	18	18	48	80	24	86	31	24	12	38	83,5	40	3D
K1893.19980501212	74,42 €		19	červená	0,019	1512	2540	2010	0,06	+1,2 / –0,5	0,9	42	98 Shore A	21	10000	14,5	M6	12	12	8	21	40	14,5	50	17	16	8	21	46	15	3D
K1893.28920622424	142,57 €		28	žlutá	0,266	4080	6745	1780	0,15	+1,5 / –0,7	1	190	92 Shore A	95	6000	25	M8	24	24	14	37	65	17	62	21	20	9	28	73	40	3D
K1893.14980320404	66,26 €		14	červená	0,006	171,9	513	654	0,09	+1 / –0,5	0,9	25	98 Shore A	12,5	13000	10,5	M4	4	4	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	3D
K1893.24920581819	118,47 €		24	žlutá	0,121	2300	5130	1900	0,15	+1,4 / –0,5	1	70	92 Shore A	35	7000	20	M6	18	19	10	2	55	16	58	20	18	8	26	57,5	15	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	K	L	L1	L2	L3	L4	R	Utahovací moment šroubů Nm	3D
K1893.24980581819	118,47 €		24	červená	0,121	3700	8130	2940	0,11	+1,4 / –0,5	0,9	120	98 Shore A	60	7000	20	M6	18	19	10	32	55	16	58	20	18	8	26	57,5	15	3D
K1893.14980321010	66,26 €		14	červená	0,006	171,9	513	654	0,09	+1 / –0,5	0,9	25	98 Shore A	12,5	13000	10,5	M4	10	10	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	3D
K1893.24920582020	118,47 €		24	žlutá	0,121	2300	5130	1900	0,15	+1,4 / –0,5	1	70	92 Shore A	35	7000	20	M6	20	20	10	32	55	16	58	20	18	8	26	57,5	15	3D
K1893.14980321012	66,26 €		14	červená	0,006	171,9	513	654	0,09	+1 / –0,5	0,9	25	98 Shore A	12,5	13000	10,5	M4	10	12	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	3D
K1893.24980582020	118,47 €		24	červená	0,121	3700	8130	2940	0,11	+1,4 / –0,5	0,9	120	98 Shore A	60	7000	20	M6	20	20	10	32	55	16	58	20	18	8	26	57,5	15	3D
K1893.14980320812	66,26 €		14	červená	0,006	171,9	513	654	0,09	+1 / –0,5	0,9	25	98 Shore A	12,5	13000	10,5	M4	8	12	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	3D
K1893.24920582025	118,47 €		24	žlutá	0,121	2300	5130	1900	0,15	+1,4 / –0,5	1	70	92 Shore A	35	7000	20	M6	20	25	10	32	55	16	58	20	18	8	26	57,5	15	3D
K1893.19980501214	74,42 €		19	červená	0,019	1512	2540	2010	0,06	+1,2 / –0,5	0,9	42	98 Shore A	21	10000	14,5	M6	12	14	8	21	40	14,5	50	17	16	8	21	46	15	3D
K1893.24980581820	118,47 €		24	červená	0,121	3700	8130	2940	0,11	+1,4 / –0,5	0,9	120	98 Shore A	60	7000	20	M6	18	20	10	32	55	16	58	20	18	8	26	57,5	15	3D
K1893.14980321214	66,26 €		14	červená	0,006	171,9	513	654	0,09	+1 / –0,5	0,9	25	98 Shore A	12,5	13000	10,5	M4	12	14	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	3D
K1893.14980321212	66,26 €		14	červená	0,006	171,9	513	654	0,09	+1 / –0,5	0,9	25	98 Shore A	12,5	13000	10,5	M4	12	12	4	16	30	7,8	32	9,5	13	4,5	16,4	35	4,5	3D
K1893.28920621414	142,57 €		28	žlutá	0,266	4080	6745	1780	0,15	+1,5 / –0,7	1	190	92 Shore A	95	6000	25	M8	14	14	14	37	65	17	62	21	20	9	28	73	40	3D
K1893.19980501215	74,42 €		19	červená	0,019	1512	2540	2010	0,06	+1,2 / –0,5	0,9	42	98 Shore A	21	10000	14,5	M6	12	15	8	21	40	14,5	50	17	16	8	21	46	15	3D
K1893.19920501416	74,42 €		19	žlutá	0,019	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	14,5	M6	14	16	8	21	40	14,5	50	17	16	8	21	46	15	3D
K1893.42920944545	330,90 €		42	žlutá	1,832	10870	20500	4100	0,19	+2 / –1	1	830	92 Shore A	265	4000	32	M10	45	45	22	50	95	25	94	34,5	25	12,5	44	93,5	84	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
