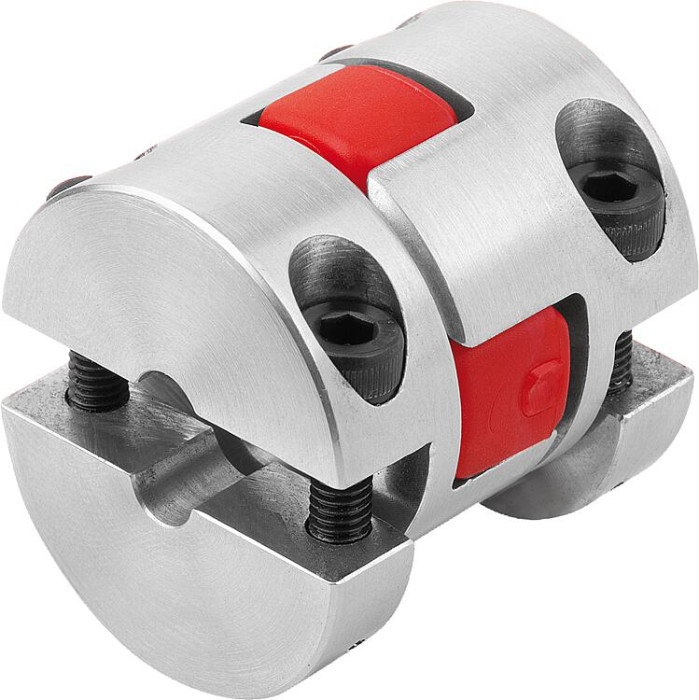

Elastomerové zubové spojky, s odnímatelnými svěracími náboji

Novinka

Popis tovaru

Kód:	K1892
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Elastomerové zubové spojky, s odnímatelnými svěracími náboji | K1892
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1892 Elastomerové zubové spojky, s odnímatelnými svěracími náboji

Varianty
Technické parametre

Materiál	Náboj z hliníku. Spojovací hvězdice, z polyuretanu.
Provedení	Náboj, bez povrchové úpravy. Spojovací hvězdice, modrá 80 Shore A. Spojovací hvězdice, žlutá 92 Shore A. Spojovací hvězdice, červená 98 Shore A.
Upozornění	Elastomerové zubové spojky se skládají ze dvou nábojů a elastomerové spojovací hvězdice. Jsou vhodné pro kompenzaci axiálních, radiálních a úhlových chyb souososti a pro tlumení vibrací a momentových rázů. Spojovací hvězdice z polyuretanu je přitom k dispozici v různých stupních tvrdosti. S rostoucí tvrdostí spojovací hvězdice roste přenášený krouticí moment a tuhost; s klesající tvrdostí roste posunovací schopnost a tlumení. Díky předpětí spojovacích hvězdic v nábojích spojky je tato varianta bez vůle. Dodávka se uskutečňuje v demontovaném stavu.
Teplotní rozsah	Modrá 80 Shore A: –50 °C až +80 °C. Krátkodobě –60°C až +120 °C. Žlutá 92 Shore A: –30 °C až +90 °C. Krátkodobě –50°C až +120 °C. Červená 98 Shore A: –30 °C až +90 °C. Krátkodobě –40°C až +120 °C.
Montáž	Elastomerové zubové spojky mají H7 lícování. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž. Při montáži se náboje elastomerové zubové spojky nasunou na hřídele a zajištěny pomocí upínacích nábojů.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem. Drážka pro zalícovanou pružinu podle DIN 6885.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	K	L	L1	L2	L3	L4	R	Utahovací moment šroubů Nm	3D
K1892.14800350404	61,41 €		14	modrá	0,007	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	10,5	M4	4	4	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.14800350808	61,41 €		14	modrá	0,007	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	10,5	M4	8	8	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.14800350810	61,41 €		14	modrá	0,007	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	10,5	M4	8	10	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.14800350812	61,41 €		14	modrá	0,007	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	10,5	M4	8	12	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.14800350814	61,41 €		14	modrá	0,007	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	10,5	M4	8	14	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.14800351010	61,41 €		14	modrá	0,007	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	10,5	M4	10	10	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.14800351012	61,41 €		14	modrá	0,007	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	10,5	M4	10	12	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.14800351014	61,41 €		14	modrá	0,007	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	10,5	M4	10	14	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.14800351212	61,41 €		14	modrá	0,007	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	10,5	M4	12	12	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.14800351214	61,41 €		14	modrá	0,007	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	10,5	M4	12	14	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.14800351414	61,41 €		14	modrá	0,007	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	10,5	M4	14	14	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.19800660808	71,72 €		19	modrá	0,042	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	14,5	M6	8	8	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.19800661212	71,72 €		19	modrá	0,042	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	14,5	M6	12	12	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.19800661214	71,72 €		19	modrá	0,042	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	14,5	M6	12	14	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.19800661215	71,72 €		19	modrá	0,042	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	14,5	M6	12	15	8	21	40	19,5	66	25	16	8	27	46	15	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	K	L	L1	L2	L3	L4	R	Utahovací moment šroubů Nm	3D
K1892.19800661216	71,72 €		19	modrá	0,042	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	14,5	M6	12	16	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.19800661414	71,72 €		19	modrá	0,042	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	14,5	M6	14	14	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.19800661415	71,72 €		19	modrá	0,042	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	14,5	M6	14	15	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.19800661416	71,72 €		19	modrá	0,042	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	14,5	M6	14	16	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.19800661515	71,72 €		19	modrá	0,042	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	14,5	M6	15	15	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.19800661516	71,72 €		19	modrá	0,042	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	14,5	M6	15	16	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.19800661616	71,72 €		19	modrá	0,042	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	14,5	M6	16	16	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.24800781010	112,52 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	20	M6	10	10	10	32	55	22	78	30	18	10,5	34	57,5	15	3D
K1892.24800781818	112,52 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	20	M6	18	18	10	32	55	22	78	30	18	10,5	34	57,5	15	3D
K1892.24800781819	112,52 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	20	M6	18	19	10	32	55	22	78	30	18	10,5	34	57,5	15	3D
K1892.24800781820	112,52 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	20	M6	18	20	10	32	55	22	78	30	18	10,5	34	57,5	15	3D
K1892.24800781825	112,52 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	20	M6	18	25	10	32	55	22	78	30	18	10,5	34	57,5	15	3D
K1892.24800781919	112,52 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	20	M6	19	19	10	32	55	22	78	30	18	10,5	34	57,5	15	3D
K1892.24800781920	112,52 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	20	M6	19	20	10	32	55	22	78	30	18	10,5	34	57,5	15	3D
K1892.24800781925	112,52 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	20	M6	19	25	10	32	55	22	78	30	18	10,5	34	57,5	15	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	K	L	L1	L2	L3	L4	R	Utahovací moment šroubů Nm	3D
K1892.24800782020	112,52 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	20	M6	20	20	10	32	55	22	78	30	18	10,5	34	57,5	15	3D
K1892.24800782025	112,52 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	20	M6	20	25	10	32	55	22	78	30	18	10,5	34	57,5	15	3D
K1892.24800782525	112,52 €		24	modrá	0,171	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	20	M6	25	25	10	32	55	22	78	30	18	10,5	34	57,5	15	3D
K1892.28800901414	128,82 €		28	modrá	0,402	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	25	M8	14	14	14	37	65	25	90	35	20	11,5	40	73	40	3D
K1892.28800902424	128,82 €		28	modrá	0,402	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	25	M8	24	24	14	37	65	25	90	35	20	11,5	40	73	40	3D
K1892.28800902828	128,82 €		28	modrá	0,402	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	25	M8	28	28	14	37	65	25	90	35	20	11,5	40	73	40	3D
K1892.28800903232	128,82 €		28	modrá	0,402	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	25	M8	32	32	14	37	65	25	90	35	20	11,5	40	73	40	3D
K1892.14920350404	61,08 €		14	žlutá	0,007	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	10,5	M4	4	4	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.14920350808	61,08 €		14	žlutá	0,007	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	10,5	M4	8	8	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.14920350810	61,08 €		14	žlutá	0,007	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	10,5	M4	8	10	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.14920350812	61,08 €		14	žlutá	0,007	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	10,5	M4	8	12	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.14920350814	61,08 €		14	žlutá	0,007	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	10,5	M4	8	14	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.14920351010	61,08 €		14	žlutá	0,007	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	10,5	M4	10	10	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.14920351012	61,08 €		14	žlutá	0,007	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	10,5	M4	10	12	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.14920351014	61,08 €		14	žlutá	0,007	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	10,5	M4	10	14	4	12	30	8	35	11	13	5	19	35	5	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	K	L	L1	L2	L3	L4	R	Utahovací moment šroubů Nm	3D
K1892.14920351212	61,08 €		14	žlutá	0,007	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	10,5	M4	12	12	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.14920351214	61,08 €		14	žlutá	0,007	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	10,5	M4	12	14	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.14920351414	61,08 €		14	žlutá	0,007	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	10,5	M4	14	14	4	12	30	8	35	11	13	5	19	35	5	3D
K1892.19920660808	68,91 €		19	žlutá	0,042	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	14,5	M6	8	8	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.19920661212	68,91 €		19	žlutá	0,042	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	14,5	M6	12	12	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.19920661214	68,91 €		19	žlutá	0,042	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	14,5	M6	12	14	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.19920661215	68,91 €		19	žlutá	0,042	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	14,5	M6	12	15	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.19920661216	68,91 €		19	žlutá	0,042	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	14,5	M6	12	16	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.19920661414	68,91 €		19	žlutá	0,042	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	14,5	M6	14	14	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.19920661415	68,91 €		19	žlutá	0,042	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	14,5	M6	14	15	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.19920661416	68,91 €		19	žlutá	0,042	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	14,5	M6	14	16	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.19920661515	68,91 €		19	žlutá	0,042	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	14,5	M6	15	15	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.19920661516	68,91 €		19	žlutá	0,042	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	14,5	M6	15	16	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.19920661616	68,91 €		19	žlutá	0,042	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	14,5	M6	16	16	8	21	40	19,5	66	25	16	8	27	46	15	3D
K1892.24920781010	109,28 €		24	žlutá	0,171	2300	5130	1900	0,15	+1,4 / –0,5	1	70	92 Shore A	35	7000	20	M6	10	10	10	32	55	22	78	30	18	10,5	34	57,5	15	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
