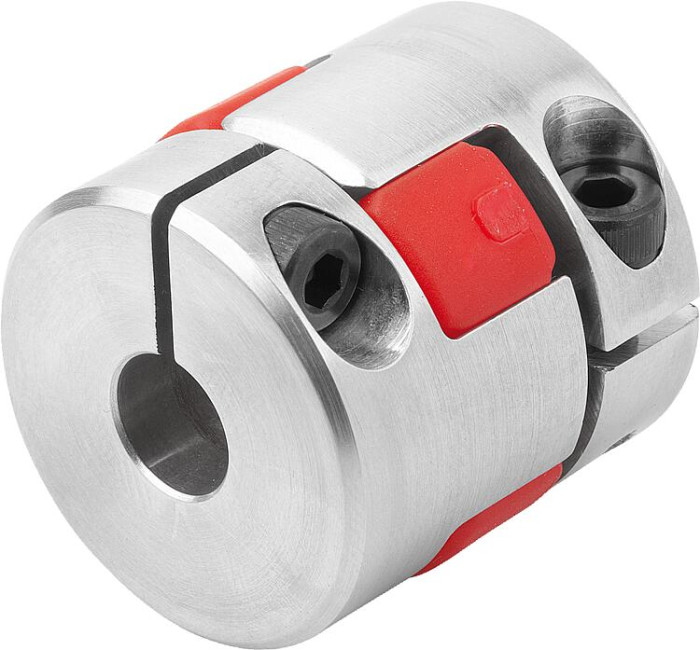

Elastomerové zubové spojky, krátká konstrukce se svěracími náboji

Novinka

Popis tovaru

Kód:	K1891
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Elastomerové zubové spojky, krátká konstrukce se svěracími náboji | K1891
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1891 Elastomerové zubové spojky, krátká konstrukce se svěracími náboji

Varianty
Technické parametre

Materiál	Náboj z hliníku. Spojovací hvězdice, z polyuretanu.
Provedení	Náboj, bez povrchové úpravy. Spojovací hvězdice, modrá 80 Shore A. Spojovací hvězdice, žlutá 92 Shore A. Spojovací hvězdice, červená 98 Shore A.
Upozornění	Elastomerové zubové spojky se skládají ze dvou nábojů a elastomerové spojovací hvězdice. Jsou vhodné pro kompenzaci axiálních, radiálních a úhlových chyb souososti a pro tlumení vibrací a momentových rázů. Spojovací hvězdice z polyuretanu je přitom k dispozici v různých stupních tvrdosti. S rostoucí tvrdostí spojovací hvězdice roste přenášený krouticí moment a tuhost; s klesající tvrdostí roste posunovací schopnost a tlumení. Díky předpětí spojovacích hvězdic v nábojích spojky je tato varianta bez vůle. Dodávka se uskutečňuje v demontovaném stavu.
Teplotní rozsah	Modrá 80 Shore A: –50 °C až +80 °C. Krátkodobě –60°C až +120 °C. Žlutá 92 Shore A: –30 °C až +90 °C. Krátkodobě –50°C až +120 °C. Červená 98 Shore A: –30 °C až +90 °C. Krátkodobě –40°C až +120 °C.
Montáž	Elastomerové zubové spojky mají H7 lícování. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž. Při montáži se náboje elastomerové zubové spojky nasunou na hřídele a zajištěny pomocí upínacích nábojů.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem. Drážka pro zalícovanou pružinu podle DIN 6885.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	3D
K1891.07800180404	29,36 €		7	modrá	0,00018	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	27000	M2	4	4	3	7	14	18	5	8	2,5	16,6	0,43	3D
K1891.07800180405	29,36 €		7	modrá	0,00018	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	27000	M2	4	5	3	7	14	18	5	8	2,5	16,6	0,43	3D
K1891.07800180406	29,36 €		7	modrá	0,00018	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	27000	M2	4	6	3	7	14	18	5	8	2,5	16,6	0,43	3D
K1891.07800180505	29,36 €		7	modrá	0,00018	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	27000	M2	5	5	3	7	14	18	5	8	2,5	16,6	0,43	3D
K1891.07800180506	29,36 €		7	modrá	0,00018	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	27000	M2	5	6	3	7	14	18	5	8	2,5	16,6	0,43	3D
K1891.07800180606	29,36 €		7	modrá	0,00018	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	27000	M2	6	6	3	7	14	18	5	8	2,5	16,6	0,43	3D
K1891.09800240404	28,63 €		9	modrá	0,00085	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	4	4	4	11	20	24	7	10	3,5	21,3	0,85	3D
K1891.09800240606	28,63 €		9	modrá	0,00085	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	6	6	4	11	20	24	7	10	3,5	21,3	0,85	3D
K1891.09800240608	28,63 €		9	modrá	0,00085	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	6	8	4	11	20	24	7	10	3,5	21,3	0,85	3D
K1891.09800240609	28,63 €		9	modrá	0,00085	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	6	9	4	11	20	24	7	10	3,5	21,3	0,85	3D
K1891.09800240808	28,63 €		9	modrá	0,00085	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	8	8	4	11	20	24	7	10	3,5	21,3	0,85	3D
K1891.09800240809	28,63 €		9	modrá	0,00085	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	8	9	4	11	20	24	7	10	3,5	21,3	0,85	3D
K1891.09800240909	28,63 €		9	modrá	0,00085	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	19000	M2,5	9	9	4	11	20	24	7	10	3,5	21,3	0,85	3D
K1891.12800260404	33,22 €		12	modrá	0,0022	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	4	4	4	12	25	26	7	12	3,5	27,2	2	3D
K1891.12800260606	33,22 €		12	modrá	0,0022	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	6	6	4	12	25	26	7	12	3,5	27,2	2	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	3D
K1891.12800260608	33,22 €		12	modrá	0,0022	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	6	8	4	12	25	26	7	12	3,5	27,2	2	3D
K1891.12800260610	33,22 €		12	modrá	0,0022	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	6	10	4	12	25	26	7	12	3,5	27,2	2	3D
K1891.12800260808	33,22 €		12	modrá	0,0022	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	8	8	4	12	25	26	7	12	3,5	27,2	2	3D
K1891.12800260810	33,22 €		12	modrá	0,0022	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	8	10	4	12	25	26	7	12	3,5	27,2	2	3D
K1891.12800261010	33,22 €		12	modrá	0,0022	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	16000	M3	10	10	4	12	25	26	7	12	3,5	27,2	2	3D
K1891.14800320404	30,01 €		14	modrá	0,0166	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M4	4	4	4	16	30	32	9,5	13	5	30,5	4,5	3D
K1891.14800320808	30,01 €		14	modrá	0,0166	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M4	8	8	4	16	30	32	9,5	13	5	30,5	4,5	3D
K1891.14800320810	30,01 €		14	modrá	0,0166	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M4	8	10	4	16	30	32	9,5	13	5	30,5	4,5	3D
K1891.14800320812	30,01 €		14	modrá	0,0166	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M4	8	12	4	16	30	32	9,5	13	5	30,5	4,5	3D
K1891.14800320814	30,01 €		14	modrá	0,0166	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M4	8	14	4	16	30	32	9,5	13	5	30,5	4,5	3D
K1891.14800321010	30,01 €		14	modrá	0,0166	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M4	10	10	4	16	30	32	9,5	13	5	30,5	4,5	3D
K1891.14800321012	30,01 €		14	modrá	0,0166	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M4	10	12	4	16	30	32	9,5	13	5	30,5	4,5	3D
K1891.14800321014	30,01 €		14	modrá	0,0166	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M4	10	14	4	16	30	32	9,5	13	5	30,5	4,5	3D
K1891.14800321212	30,01 €		14	modrá	0,0166	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M4	12	12	4	16	30	32	9,5	13	5	30,5	4,5	3D
K1891.14800321214	30,01 €		14	modrá	0,0166	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M4	12	14	4	16	30	32	9,5	13	5	30,5	4,5	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	3D
K1891.14800321414	30,01 €		14	modrá	0,0166	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M4	14	14	4	16	30	32	9,5	13	5	30,5	4,5	3D
K1891.19800500808	47,96 €		19	modrá	0,0311	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	8	8	8	21	40	50	17	16	8,5	45,7	15	3D
K1891.19800501212	47,96 €		19	modrá	0,0311	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	12	12	8	21	40	50	17	16	8,5	45,7	15	3D
K1891.19800501214	47,96 €		19	modrá	0,0311	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	12	14	8	21	40	50	17	16	8,5	45,7	15	3D
K1891.19800501215	47,96 €		19	modrá	0,0311	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	12	15	8	21	40	50	17	16	8,5	45,7	15	3D
K1891.19800501216	47,96 €		19	modrá	0,0311	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	12	16	8	21	40	50	17	16	8,5	45,7	15	3D
K1891.19800501414	47,96 €		19	modrá	0,0311	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	14	14	8	21	40	50	17	16	8,5	45,7	15	3D
K1891.19800501415	47,96 €		19	modrá	0,0311	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	14	15	8	21	40	50	17	16	8,5	45,7	15	3D
K1891.19800501416	47,96 €		19	modrá	0,0311	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	14	16	8	21	40	50	17	16	8,5	45,7	15	3D
K1891.19800501515	47,96 €		19	modrá	0,0311	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	15	15	8	21	40	50	17	16	8,5	45,7	15	3D
K1891.19800501516	47,96 €		19	modrá	0,0311	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	15	16	8	21	40	50	17	16	8,5	45,7	15	3D
K1891.19800501616	47,96 €		19	modrá	0,0311	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	16	16	8	21	40	50	17	16	8,5	45,7	15	3D
K1891.24800581010	76,28 €		24	modrá	0,119	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	10	10	10	32	55	58	20	18	10	56,4	15	3D
K1891.24800581818	76,28 €		24	modrá	0,119	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	18	18	10	32	55	58	20	18	10	56,4	15	3D
K1891.24800581819	76,28 €		24	modrá	0,119	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	18	19	10	32	55	58	20	18	10	56,4	15	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	3D
K1891.24800581820	76,28 €		24	modrá	0,119	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	18	20	10	32	55	58	20	18	10	56,4	15	3D
K1891.24800581825	76,28 €		24	modrá	0,119	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	18	25	10	32	55	58	20	18	10	56,4	15	3D
K1891.24800581919	76,28 €		24	modrá	0,119	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	19	19	10	32	55	58	20	18	10	56,4	15	3D
K1891.24800581920	76,28 €		24	modrá	0,119	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	19	20	10	32	55	58	20	18	10	56,4	15	3D
K1891.24800581925	76,28 €		24	modrá	0,119	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	19	25	10	32	55	58	20	18	10	56,4	15	3D
K1891.24800582020	76,28 €		24	modrá	0,119	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	20	20	10	32	55	58	20	18	10	56,4	15	3D
K1891.24800582025	76,28 €		24	modrá	0,119	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	20	25	10	32	55	58	20	18	10	56,4	15	3D
K1891.24800582525	76,28 €		24	modrá	0,119	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	25	25	10	32	55	58	20	18	10	56,4	15	3D
K1891.28800621414	90,17 €		28	modrá	0,254	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	M8	14	14	14	37	65	62	21	20	11	72,6	40	3D
K1891.28800622424	90,17 €		28	modrá	0,254	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	M8	24	24	14	37	65	62	21	20	11	72,6	40	3D
K1891.28800622828	90,17 €		28	modrá	0,254	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	M8	28	28	14	37	65	62	21	20	11	72,6	40	3D
K1891.28800623232	90,17 €		28	modrá	0,254	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	M8	32	32	14	37	65	62	21	20	11	72,6	40	3D
K1891.07920180404	26,33 €		7	žlutá	0,00018	14,3	43	219	0,1	+0,6 / –0,3	1	2,4	92 Shore A	1,2	27000	M2	4	4	3	7	14	18	5	8	2,5	16,6	0,43	3D
K1891.07920180405	26,33 €		7	žlutá	0,00018	14,3	43	219	0,1	+0,6 / –0,3	1	2,4	92 Shore A	1,2	27000	M2	4	5	3	7	14	18	5	8	2,5	16,6	0,43	3D
K1891.07920180406	26,33 €		7	žlutá	0,00018	14,3	43	219	0,1	+0,6 / –0,3	1	2,4	92 Shore A	1,2	27000	M2	4	6	3	7	14	18	5	8	2,5	16,6	0,43	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
