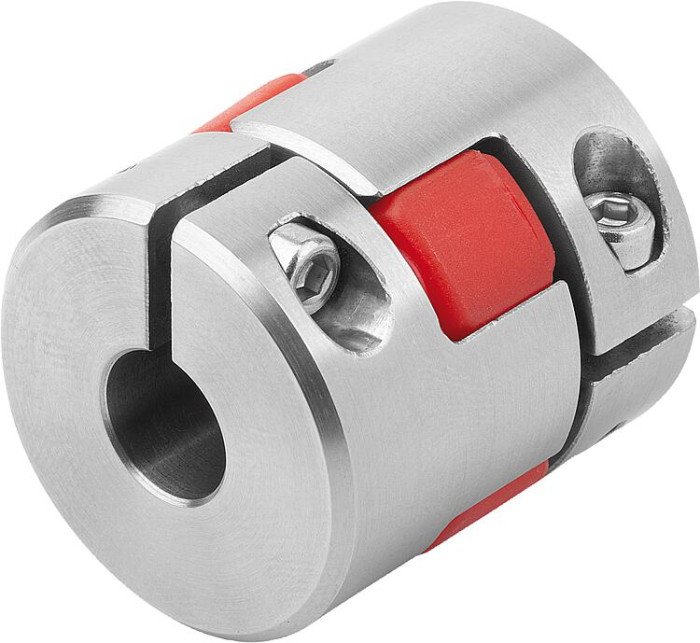

Elastomerové zubové spojky se svěracími náboji, z nerezové oceli

Novinka

Popis tovaru

Kód:	K1890
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Elastomerové zubové spojky se svěracími náboji, z nerezové oceli | K1890
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1890 Elastomerové zubové spojky se svěracími náboji, z nerezové oceli

Varianty
Technické parametre

Materiál	Náboj z nerezové oceli. Spojovací hvězdice, z polyuretanu.
Provedení	Náboj, bez povrchové úpravy. Spojovací hvězdice, modrá 80 Shore A. Spojovací hvězdice, žlutá 92 Shore A. Spojovací hvězdice, červená 98 Shore A.
Upozornění	Elastomerové zubové spojky se skládají ze dvou nábojů a elastomerové spojovací hvězdice. Jsou vhodné pro kompenzaci axiálních, radiálních a úhlových chyb souososti a pro tlumení vibrací a momentových rázů. Spojovací hvězdice z polyuretanu je přitom k dispozici v různých stupních tvrdosti. S rostoucí tvrdostí spojovací hvězdice roste přenášený krouticí moment a tuhost; s klesající tvrdostí roste posunovací schopnost a tlumení. Díky předpětí spojovacích hvězdic v nábojích spojky je tato varianta bez vůle. Dodávka se uskutečňuje v demontovaném stavu.
Teplotní rozsah	Modrá 80 Shore A: –50 °C až +80 °C. Krátkodobě –60°C až +120 °C. Žlutá 92 Shore A: –30 °C až +90 °C. Krátkodobě –50°C až +120 °C. Červená 98 Shore A: –30 °C až +90 °C. Krátkodobě –40°C až +120 °C.
Montáž	Elastomerové zubové spojky mají H7 lícování. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž. Při montáži se náboje elastomerové zubové spojky nasunou na hřídele a zajištěny pomocí upínacích nábojů.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem. Drážka pro zalícovanou pružinu podle DIN 6885.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	3D
K1890.14800350404	131,65 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	4	4	4	16	30	35	11	13	5	32,2	2	3D
K1890.14800350808	131,65 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	8	8	4	16	30	35	11	13	5	32,2	2	3D
K1890.14800350810	131,65 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	8	10	4	16	30	35	11	13	5	32,2	2	3D
K1890.14800350812	131,65 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	8	12	4	16	30	35	11	13	5	32,2	2	3D
K1890.14800350814	131,65 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	8	14	4	16	30	35	11	13	5	32,2	2	3D
K1890.14800351010	131,65 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	10	10	4	16	30	35	11	13	5	32,2	2	3D
K1890.14800351012	131,65 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	10	12	4	16	30	35	11	13	5	32,2	2	3D
K1890.14800351014	131,65 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	10	14	4	16	30	35	11	13	5	32,2	2	3D
K1890.14800351212	131,65 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	12	12	4	16	30	35	11	13	5	32,2	2	3D
K1890.14800351214	131,65 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	12	14	4	16	30	35	11	13	5	32,2	2	3D
K1890.14800351414	131,65 €		14	modrá	0,016	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	13000	M3	14	14	4	16	30	35	11	13	5	32,2	2	3D
K1890.19800661010	190,32 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	10	10	10	22	40	66	25	16	12	47	15	3D
K1890.19800661212	190,32 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	12	12	10	22	40	66	25	16	12	47	15	3D
K1890.19800661214	190,32 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	12	14	10	22	40	66	25	16	12	47	15	3D
K1890.19800661215	190,32 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	12	15	10	22	40	66	25	16	12	47	15	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	3D
K1890.19800661216	190,32 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	12	16	10	22	40	66	25	16	12	47	15	3D
K1890.19800661414	190,32 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	14	14	10	22	40	66	25	16	12	47	15	3D
K1890.19800661415	190,32 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	14	15	10	22	40	66	25	16	12	47	15	3D
K1890.19800661416	190,32 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	14	16	10	22	40	66	25	16	12	47	15	3D
K1890.19800661515	190,32 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	15	15	10	22	40	66	25	16	12	47	15	3D
K1890.19800661516	190,32 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	15	16	10	22	40	66	25	16	12	47	15	3D
K1890.19800661616	190,32 €		19	modrá	0,103	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	10000	M6	16	16	10	22	40	66	25	16	12	47	15	3D
K1890.24800781515	268,98 €		24	modrá	0,409	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	15	15	15	32	55	78	30	18	12	56,4	15	3D
K1890.24800781818	268,98 €		24	modrá	0,409	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	18	18	15	32	55	78	30	18	12	56,4	15	3D
K1890.24800781819	268,98 €		24	modrá	0,409	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	18	19	15	32	55	78	30	18	12	56,4	15	3D
K1890.24800781820	268,98 €		24	modrá	0,409	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	18	20	15	32	55	78	30	18	12	56,4	15	3D
K1890.24800781825	268,98 €		24	modrá	0,409	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	18	25	15	32	55	78	30	18	12	56,4	15	3D
K1890.24800781919	268,98 €		24	modrá	0,409	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	19	19	15	32	55	78	30	18	12	56,4	15	3D
K1890.24800781920	268,98 €		24	modrá	0,409	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	19	20	15	32	55	78	30	18	12	56,4	15	3D
K1890.24800781925	268,98 €		24	modrá	0,409	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	19	25	15	32	55	78	30	18	12	56,4	15	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	3D
K1890.24800782020	268,98 €		24	modrá	0,409	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	20	20	15	32	55	78	30	18	12	56,4	15	3D
K1890.24800782025	268,98 €		24	modrá	0,409	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	20	25	15	32	55	78	30	18	12	56,4	15	3D
K1890.24800782525	268,98 €		24	modrá	0,409	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	7000	M6	25	25	15	32	55	78	30	18	12	56,4	15	3D
K1890.28800901919	349,44 €		28	modrá	0,923	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	M8	19	19	19	37	65	90	35	20	15	72,6	40	3D
K1890.28800902424	349,44 €		28	modrá	0,923	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	M8	24	24	19	37	65	90	35	20	15	72,6	40	3D
K1890.28800902828	349,44 €		28	modrá	0,923	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	M8	28	28	19	37	65	90	35	20	15	72,6	40	3D
K1890.28800903232	349,44 €		28	modrá	0,923	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	6000	M8	32	32	19	37	65	90	35	20	15	72,6	40	3D
K1890.14920350404	131,33 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	M3	4	4	4	16	30	35	11	13	5	32,2	2	3D
K1890.14920350808	131,33 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	M3	8	8	4	16	30	35	11	13	5	32,2	2	3D
K1890.14920350810	131,33 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	M3	8	10	4	16	30	35	11	13	5	32,2	2	3D
K1890.14920350812	131,33 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	M3	8	12	4	16	30	35	11	13	5	32,2	2	3D
K1890.14920350814	131,33 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	M3	8	14	4	16	30	35	11	13	5	32,2	2	3D
K1890.14920351010	131,33 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	M3	10	10	4	16	30	35	11	13	5	32,2	2	3D
K1890.14920351012	131,33 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	M3	10	12	4	16	30	35	11	13	5	32,2	2	3D
K1890.14920351014	131,33 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	M3	10	14	4	16	30	35	11	13	5	32,2	2	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	3D
K1890.14920351212	131,33 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	M3	12	12	4	16	30	35	11	13	5	32,2	2	3D
K1890.14920351214	131,33 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	M3	12	14	4	16	30	35	11	13	5	32,2	2	3D
K1890.14920351414	131,33 €		14	žlutá	0,016	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	13000	M3	14	14	4	16	30	35	11	13	5	32,2	2	3D
K1890.19920661010	187,51 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	M6	10	10	10	22	40	66	25	16	12	47	15	3D
K1890.19920661212	187,51 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	M6	12	12	10	22	40	66	25	16	12	47	15	3D
K1890.19920661214	187,51 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	M6	12	14	10	22	40	66	25	16	12	47	15	3D
K1890.19920661215	187,51 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	M6	12	15	10	22	40	66	25	16	12	47	15	3D
K1890.19920661216	187,51 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	M6	12	16	10	22	40	66	25	16	12	47	15	3D
K1890.19920661414	187,51 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	M6	14	14	10	22	40	66	25	16	12	47	15	3D
K1890.19920661415	187,51 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	M6	14	15	10	22	40	66	25	16	12	47	15	3D
K1890.19920661416	187,51 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	M6	14	16	10	22	40	66	25	16	12	47	15	3D
K1890.19920661515	187,51 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	M6	15	15	10	22	40	66	25	16	12	47	15	3D
K1890.19920661516	187,51 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	M6	15	16	10	22	40	66	25	16	12	47	15	3D
K1890.19920661616	187,51 €		19	žlutá	0,103	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	10000	M6	16	16	10	22	40	66	25	16	12	47	15	3D
K1890.24920781515	265,75 €		24	žlutá	0,409	2300	5130	1900	0,15	+1,4 / –0,5	1	70	92 Shore A	35	7000	M6	15	15	15	32	55	78	30	18	12	56,4	15	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
