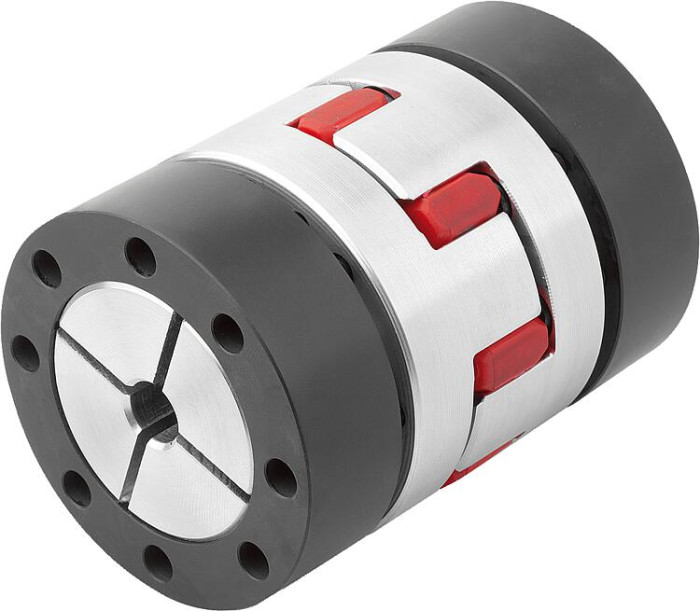

Elastomerové zubové spojky se svěracím kuželem

Novinka

Popis tovaru

Kód:	K1888
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Elastomerové zubové spojky se svěracím kuželem | K1888
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1888 Elastomerové zubové spojky se svěracím kuželem

Varianty
Technické parametre

Materiál	Náboj z hliníku. Kónický kroužek, z oceli. Spojovací hvězdice, z polyuretanu.
Provedení	Náboj, bez povrchové úpravy. Spojovací hvězdice, modrá 80 Shore A. Spojovací hvězdice, žlutá 92 Shore A. Spojovací hvězdice, červená 98 Shore A.
Upozornění	Elastomerové zubové spojky se skládají ze dvou nábojů a elastomerové spojovací hvězdice. Jsou vhodné pro kompenzaci axiálních, radiálních a úhlových chyb souososti a pro tlumení vibrací a momentových rázů. Spojovací hvězdice z polyuretanu je přitom k dispozici v různých stupních tvrdosti. S rostoucí tvrdostí spojovací hvězdice roste přenášený krouticí moment a tuhost; s klesající tvrdostí roste posunovací schopnost a tlumení. Díky předpětí spojovacích hvězdic v nábojích spojky je tato varianta bez vůle. Dodávka se uskutečňuje v demontovaném stavu.
Teplotní rozsah	Modrá 80 Shore A: –50 °C až +80 °C. Krátkodobě –60°C až +120 °C. Žlutá 92 Shore A: –30 °C až +90 °C. Krátkodobě –50°C až +120 °C. Červená 98 Shore A: –30 °C až +90 °C. Krátkodobě –40°C až +120 °C.
Montáž	Elastomerové zubové spojky mají H7 lícování. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž. Při montáži se náboje elastomerové zubové spojky nasunou na hřídele. Při správné axiální poloze utáhněte upínací šrouby dotahovacím momentem uvedeným v tabulce pomocí momentového klíče. Rozměr vzdálenosti (L2) by měl být dodržen, aby se zvýšila kompenzace nesouososti spojení a životnost ozubeného věnce.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	Utahovací moment šroubů Nm	3D
K1888.14800500606	81,05 €		14	modrá	0,014	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	25000	M3	6	6	6	14	30	50	18,5	13	1,34	3D
K1888.14800500808	81,05 €		14	modrá	0,014	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	25000	M3	8	8	6	14	30	50	18,5	13	1,34	3D
K1888.14800500810	81,05 €		14	modrá	0,014	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	25000	M3	8	10	6	14	30	50	18,5	13	1,34	3D
K1888.14800500812	81,05 €		14	modrá	0,014	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	25000	M3	8	12	6	14	30	50	18,5	13	1,34	3D
K1888.14800500814	81,05 €		14	modrá	0,014	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	25000	M3	8	14	6	14	30	50	18,5	13	1,34	3D
K1888.14800501010	81,05 €		14	modrá	0,014	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	25000	M3	10	10	6	14	30	50	18,5	13	1,34	3D
K1888.14800501012	81,05 €		14	modrá	0,014	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	25000	M3	10	12	6	14	30	50	18,5	13	1,34	3D
K1888.14800501014	81,05 €		14	modrá	0,014	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	25000	M3	10	14	6	14	30	50	18,5	13	1,34	3D
K1888.14800501212	81,05 €		14	modrá	0,014	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	25000	M3	12	12	6	14	30	50	18,5	13	1,34	3D
K1888.14800501214	81,05 €		14	modrá	0,014	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	25000	M3	12	14	6	14	30	50	18,5	13	1,34	3D
K1888.14800501414	81,05 €		14	modrá	0,014	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	25000	M3	14	14	6	14	30	50	18,5	13	1,34	3D
K1888.19800661010	108,39 €		19	modrá	0,066	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	19000	M4	10	10	10	20	40	66	25	16	2,9	3D
K1888.19800661212	108,39 €		19	modrá	0,066	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	19000	M4	12	12	10	20	40	66	25	16	2,9	3D
K1888.19800661214	108,39 €		19	modrá	0,066	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	19000	M4	12	14	10	20	40	66	25	16	2,9	3D
K1888.19800661215	108,39 €		19	modrá	0,066	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	19000	M4	12	15	10	20	40	66	25	16	2,9	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	Utahovací moment šroubů Nm	3D
K1888.19800661216	108,39 €		19	modrá	0,066	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	19000	M4	12	16	10	20	40	66	25	16	2,9	3D
K1888.19800661414	108,39 €		19	modrá	0,066	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	19000	M4	14	14	10	20	40	66	25	16	2,9	3D
K1888.19800661415	108,39 €		19	modrá	0,066	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	19000	M4	14	15	10	20	40	66	25	16	2,9	3D
K1888.19800661416	108,39 €		19	modrá	0,066	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	19000	M4	14	16	10	20	40	66	25	16	2,9	3D
K1888.19800661515	108,39 €		19	modrá	0,066	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	19000	M4	15	15	10	20	40	66	25	16	2,9	3D
K1888.19800661516	108,39 €		19	modrá	0,066	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	19000	M4	15	16	10	20	40	66	25	16	2,9	3D
K1888.19800661616	108,39 €		19	modrá	0,066	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	19000	M4	16	16	10	20	40	66	25	16	2,9	3D
K1888.24800781515	123,71 €		24	modrá	0,282	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	14000	M5	15	15	15	28	55	78	30	18	6	3D
K1888.24800781818	123,71 €		24	modrá	0,282	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	14000	M5	18	18	15	28	55	78	30	18	6	3D
K1888.24800781819	123,71 €		24	modrá	0,282	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	14000	M5	18	19	15	28	55	78	30	18	6	3D
K1888.24800781820	123,71 €		24	modrá	0,282	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	14000	M5	18	20	15	28	55	78	30	18	6	3D
K1888.24800781825	123,71 €		24	modrá	0,282	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	14000	M5	18	25	15	28	55	78	30	18	6	3D
K1888.24800781919	123,71 €		24	modrá	0,282	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	14000	M5	19	19	15	28	55	78	30	18	6	3D
K1888.24800781920	123,71 €		24	modrá	0,282	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	14000	M5	19	20	15	28	55	78	30	18	6	3D
K1888.24800781925	123,71 €		24	modrá	0,282	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	14000	M5	19	25	15	28	55	78	30	18	6	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	Utahovací moment šroubů Nm	3D
K1888.24800782020	123,71 €		24	modrá	0,282	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	14000	M5	20	20	15	28	55	78	30	18	6	3D
K1888.24800782025	123,71 €		24	modrá	0,282	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	14000	M5	20	25	15	28	55	78	30	18	6	3D
K1888.24800782525	123,71 €		24	modrá	0,282	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	14000	M5	25	25	15	28	55	78	30	18	6	3D
K1888.28800901919	146,29 €		28	modrá	0,65	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	12000	M5	19	19	19	38	65	90	35	20	6	3D
K1888.28800902424	146,29 €		28	modrá	0,65	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	12000	M5	24	24	19	38	65	90	35	20	6	3D
K1888.28800902828	146,29 €		28	modrá	0,65	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	12000	M5	28	28	19	38	65	90	35	20	6	3D
K1888.28800903232	146,29 €		28	modrá	0,65	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	12000	M5	32	32	19	38	65	90	35	20	6	3D
K1888.14920500606	80,69 €		14	žlutá	0,014	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	25000	M3	6	6	6	14	30	50	18,5	13	1,34	3D
K1888.14920500808	80,69 €		14	žlutá	0,014	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	25000	M3	8	8	6	14	30	50	18,5	13	1,34	3D
K1888.14920500810	80,69 €		14	žlutá	0,014	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	25000	M3	8	10	6	14	30	50	18,5	13	1,34	3D
K1888.14920500812	80,69 €		14	žlutá	0,014	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	25000	M3	8	12	6	14	30	50	18,5	13	1,34	3D
K1888.14920500814	80,69 €		14	žlutá	0,014	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	25000	M3	8	14	6	14	30	50	18,5	13	1,34	3D
K1888.14920501010	80,69 €		14	žlutá	0,014	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	25000	M3	10	10	6	14	30	50	18,5	13	1,34	3D
K1888.14920501012	80,69 €		14	žlutá	0,014	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	25000	M3	10	12	6	14	30	50	18,5	13	1,34	3D
K1888.14920501014	80,69 €		14	žlutá	0,014	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	25000	M3	10	14	6	14	30	50	18,5	13	1,34	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	Barva komponenty	Moment setrvačnosti (gm²)	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	Utahovací moment šroubů Nm	3D
K1888.14920501212	80,69 €		14	žlutá	0,014	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	25000	M3	12	12	6	14	30	50	18,5	13	1,34	3D
K1888.14920501214	80,69 €		14	žlutá	0,014	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	25000	M3	12	14	6	14	30	50	18,5	13	1,34	3D
K1888.14920501414	80,69 €		14	žlutá	0,014	114,6	344	336	0,15	+1 / –0,5	1	15	92 Shore A	7,5	25000	M3	14	14	6	14	30	50	18,5	13	1,34	3D
K1888.19920661010	105,29 €		19	žlutá	0,066	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	19000	M4	10	10	10	20	40	66	25	16	2,9	3D
K1888.19920661212	105,29 €		19	žlutá	0,066	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	19000	M4	12	12	10	20	40	66	25	16	2,9	3D
K1888.19920661214	105,29 €		19	žlutá	0,066	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	19000	M4	12	14	10	20	40	66	25	16	2,9	3D
K1888.19920661215	105,29 €		19	žlutá	0,066	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	19000	M4	12	15	10	20	40	66	25	16	2,9	3D
K1888.19920661216	105,29 €		19	žlutá	0,066	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	19000	M4	12	16	10	20	40	66	25	16	2,9	3D
K1888.19920661414	105,29 €		19	žlutá	0,066	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	19000	M4	14	14	10	20	40	66	25	16	2,9	3D
K1888.19920661415	105,29 €		19	žlutá	0,066	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	19000	M4	14	15	10	20	40	66	25	16	2,9	3D
K1888.19920661416	105,29 €		19	žlutá	0,066	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	19000	M4	14	16	10	20	40	66	25	16	2,9	3D
K1888.19920661515	105,29 €		19	žlutá	0,066	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	19000	M4	15	15	10	20	40	66	25	16	2,9	3D
K1888.19920661516	105,29 €		19	žlutá	0,066	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	19000	M4	15	16	10	20	40	66	25	16	2,9	3D
K1888.19920661616	105,29 €		19	žlutá	0,066	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	19000	M4	16	16	10	20	40	66	25	16	2,9	3D
K1888.24920781515	120,16 €		24	žlutá	0,282	2300	5130	1900	0,15	+1,4 / –0,5	1	70	92 Shore A	35	14000	M5	15	15	15	28	55	78	30	18	6	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
