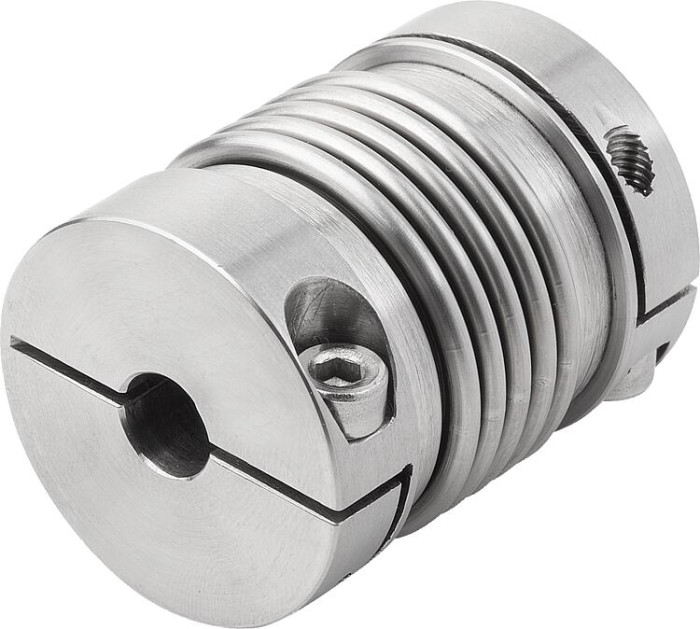

Kovové vlnovcové spojky, miniaturní se svěracím nábojem, z nerezové oceli

Novinka

Popis tovaru

Kód:	K1880
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kovové vlnovcové spojky, miniaturní se svěracím nábojem, z nerezové oceli | K1880
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1880 Kovové vlnovcové spojky, miniaturní se svěracím nábojem, z nerezové oceli

Varianty
Technické parametre

Materiál	Náboj z nerezové oceli. Měch, z nerezové oceli.
Provedení	Bez povrchové úpravy.
Upozornění	Miniaturní kovové vlnovcové spojky bez vůle, s vyšší torzní tuhostí. Kovový měch kompenzuje axiální, radiální a úhlovou nesouosost hřídele s nízkými vratnými silami. S upínacími náboji pro upevnění hřídele. Přednostně se používají v případech, kdy je vyžadován přesný přenos polohy a pohybu, jako jsou např. vysoce dynamické polohovací systémy a servosystémy, otočné snímače, otáčkoměry, potenciometry.
Teplotní rozsah	–30 °C až +120 °C.
Montáž	Kovové vlnovcové spojky mají lícování H7. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž. Kovový měch může být při montáži a demontáži deformován maximálně 3krát nad přípustné hodnoty posunutí uvedené v katalogu. Vyvarujte se jakéhokoli vynaložení síly.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem. Drážka klíče podle DIN 6885. Upozorňujeme na největší možný otvor pro drážku pro zalícovanou pružinu.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gcm²)	Tuhost v krutu Nm/rad	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L2	L3	R	Utahovací moment šroubů Nm	3D
K1880.0050250303	101,86 €		5	0,5	6,2	200	18	10	0,15	0,3	1,5	15000	5,2	M2	3	3	3	8	8	15,5	25	2,2	7	17,5	0,43	3D
K1880.0050250404	101,86 €		5	0,5	6,2	200	18	10	0,15	0,3	1,5	15000	5,2	M2	4	4	3	8	8	15,5	25	2,2	7	17,5	0,43	3D
K1880.0050250505	101,86 €		5	0,5	6,2	200	18	10	0,15	0,3	1,5	15000	5,2	M2	5	5	3	8	8	15,5	25	2,2	7	17,5	0,43	3D
K1880.0050250606	101,86 €		5	0,5	6,2	200	18	10	0,15	0,3	1,5	15000	5,2	M2	6	6	3	8	8	15,5	25	2,2	7	17,5	0,43	3D
K1880.0100260303	103,75 €		10	1	7,5	380	31	20	0,15	0,3	1,5	15000	5,2	M2	3	3	3	8	8	15,5	26	2,5	7	17,5	0,43	3D
K1880.0100260305	103,75 €		10	1	7,5	380	31	20	0,15	0,3	1,5	15000	5,2	M2	3	5	3	8	8	15,5	26	2,5	7	17,5	0,43	3D
K1880.0100260505	103,75 €		10	1	7,5	380	31	20	0,15	0,3	1,5	15000	5,2	M2	5	5	3	8	8	15,5	26	2,5	7	17,5	0,43	3D
K1880.0100260506	103,75 €		10	1	7,5	380	31	20	0,15	0,3	1,5	15000	5,2	M2	5	6	3	8	8	15,5	26	2,5	7	17,5	0,43	3D
K1880.0100260606	103,75 €		10	1	7,5	380	31	20	0,15	0,3	1,5	15000	5,2	M2	6	6	3	8	8	15,5	26	2,5	7	17,5	0,43	3D
K1880.0150260505	131,54 €		15	1,5	18	750	59	15	0,1	0,3	1,5	15000	7	M2,5	5	5	3	10	10	20	26	3	8,5	21	0,85	3D
K1880.0150260506	131,54 €		15	1,5	18	750	59	15	0,1	0,3	1,5	15000	7	M2,5	5	6	3	10	10	20	26	3	8,5	21	0,85	3D
K1880.0150260508	131,54 €		15	1,5	18	750	59	15	0,1	0,3	1,5	15000	7	M2,5	5	8	3	10	10	20	26	3	8,5	21	0,85	3D
K1880.0150260606	131,54 €		15	1,5	18	750	59	15	0,1	0,3	1,5	15000	7	M2,5	6	6	3	10	10	20	26	3	8,5	21	0,85	3D
K1880.0150260608	131,54 €		15	1,5	18	750	59	15	0,1	0,3	1,5	15000	7	M2,5	6	8	3	10	10	20	26	3	8,5	21	0,85	3D
K1880.0150260808	131,54 €		15	1,5	18	750	59	15	0,1	0,3	1,5	15000	7	M2,5	8	8	3	10	10	20	26	3	8,5	21	0,85	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gcm²)	Tuhost v krutu Nm/rad	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L2	L3	R	Utahovací moment šroubů Nm	3D
K1880.0200380606	135,36 €		20	2	60	1300	21	11	0,2	0,4	1,5	15000	9	M3	6	6	3	14	14	25	38	3,5	11	27	2	3D
K1880.0200380608	135,36 €		20	2	60	1300	21	11	0,2	0,4	1,5	15000	9	M3	6	8	3	14	14	25	38	3,5	11	27	2	3D
K1880.0200380610	135,36 €		20	2	60	1300	21	11	0,2	0,4	1,5	15000	9	M3	6	10	3	14	14	25	38	3,5	11	27	2	3D
K1880.0200380808	135,36 €		20	2	60	1300	21	11	0,2	0,4	1,5	15000	9	M3	8	8	3	14	14	25	38	3,5	11	27	2	3D
K1880.0200380810	135,36 €		20	2	60	1300	21	11	0,2	0,4	1,5	15000	9	M3	8	10	3	14	14	25	38	3,5	11	27	2	3D
K1880.0200381010	135,36 €		20	2	60	1300	21	11	0,2	0,4	1,5	15000	9	M3	10	10	3	14	14	25	38	3,5	11	27	2	3D
K1880.0450411010	162,47 €		45	4,5	220	6500	168	32	0,1	0,3	1,5	15000	12	M4	10	10	6	18	18	32,5	41	5	13	34	3,5	3D
K1880.0450411012	162,47 €		45	4,5	220	6500	168	32	0,1	0,3	1,5	15000	12	M4	10	12	6	18	18	32,5	41	5	13	34	3,5	3D
K1880.0450411014	162,47 €		45	4,5	220	6500	168	32	0,1	0,3	1,5	15000	12	M4	10	14	6	18	18	32,5	41	5	13	34	3,5	3D
K1880.0450411212	162,47 €		45	4,5	220	6500	168	32	0,1	0,3	1,5	15000	12	M4	12	12	6	18	18	32,5	41	5	13	34	3,5	3D
K1880.0450411214	162,47 €		45	4,5	220	6500	168	32	0,1	0,3	1,5	15000	12	M4	12	14	6	18	18	32,5	41	5	13	34	3,5	3D
K1880.0450411414	162,47 €		45	4,5	220	6500	168	32	0,1	0,3	1,5	15000	12	M4	14	14	6	18	18	32,5	41	5	13	34	3,5	3D
K1880.1000471212	174,13 €		100	10	513	8100	120	27	0,15	0,4	1,5	15000	15,5	M4	12	12	6	25	25	40,5	47	5	13,5	41,5	4,5	3D
K1880.1000471215	174,13 €		100	10	513	8100	120	27	0,15	0,4	1,5	15000	15,5	M4	12	15	6	25	25	40,5	47	5	13,5	41,5	4,5	3D
K1880.1000471219	174,13 €		100	10	513	8100	120	27	0,15	0,4	1,5	15000	15,5	M4	12	19	6	25	25	40,5	47	5	13,5	41,5	4,5	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gcm²)	Tuhost v krutu Nm/rad	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L2	L3	R	Utahovací moment šroubů Nm	3D
K1880.1000471515	174,13 €		100	10	513	8100	120	27	0,15	0,4	1,5	15000	15,5	M4	15	15	6	25	25	40,5	47	5	13,5	41,5	4,5	3D
K1880.1000471519	174,13 €		100	10	513	8100	120	27	0,15	0,4	1,5	15000	15,5	M4	15	19	6	25	25	40,5	47	5	13,5	41,5	4,5	3D
K1880.1000471919	174,13 €		100	10	513	8100	120	27	0,15	0,4	1,5	15000	15,5	M4	19	19	6	25	25	40,5	47	5	13,5	41,5	4,5	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
