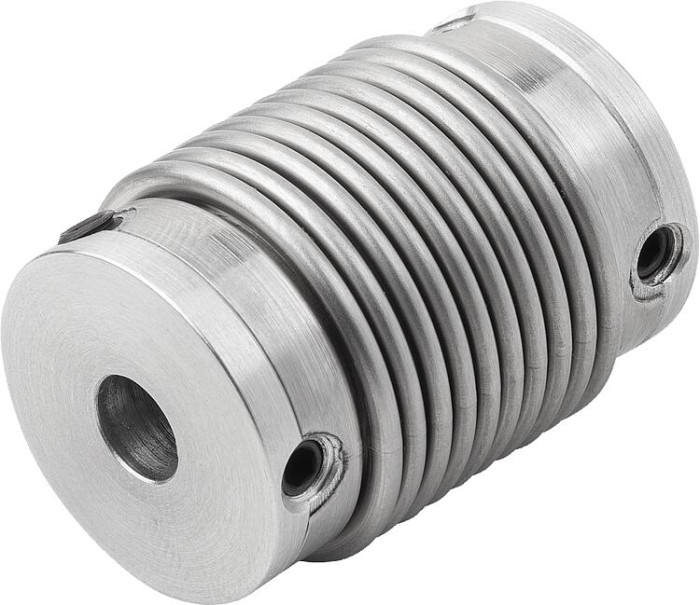

Kovové vlnovcové spojky, miniaturní se závitovým kolíkem

Novinka

Popis tovaru

Kód:	K1878
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kovové vlnovcové spojky, miniaturní se závitovým kolíkem | K1878
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1878 Kovové vlnovcové spojky, miniaturní se závitovým kolíkem

Varianty
Technické parametre

Materiál	Náboj z hliníku. Měch, z nerezové oceli.
Provedení	Bez povrchové úpravy.
Upozornění	Miniaturní kovové vlnovcové spojky bez vůle, s vyšší torzní tuhostí. Kovový měch kompenzuje axiální, radiální a úhlovou nesouosost hřídele s nízkými vratnými silami. Se závitovým kolíkem pro upevnění hřídele. Přednostně se používají v případech, kdy je vyžadován přesný přenos polohy a pohybu, jako jsou např. vysoce dynamické polohovací systémy a servosystémy, otočné snímače, otáčkoměry, potenciometry.
Teplotní rozsah	–30 °C až +120 °C.
Montáž	Kovové vlnovcové spojky mají lícování H7. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž. Kovový měch může být při montáži a demontáži deformován maximálně 3krát nad přípustné hodnoty posunutí uvedené v katalogu. Vyvarujte se jakéhokoli vynaložení síly.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem. Drážka klíče podle DIN 6885. Upozorňujeme na největší možný otvor pro drážku pro zalícovanou pružinu.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gcm²)	Tuhost v krutu Nm/rad	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	D5	L	L2	L3	Utahovací moment šroubů Nm	3D
K1878.0050230303	21,55 €		5	0,5	1,5	200	18	10	0,15	0,3	1,5	15000	1×M3	3	3	3	8	8	15	13,5	23	2	6	0,5	3D
K1878.0050230404	21,55 €		5	0,5	1,5	200	18	10	0,15	0,3	1,5	15000	1×M3	4	4	3	8	8	15	13,5	23	2	6	0,5	3D
K1878.0050230505	21,55 €		5	0,5	1,5	200	18	10	0,15	0,3	1,5	15000	1×M3	5	5	3	8	8	15	13,5	23	2	6	0,5	3D
K1878.0050230606	21,55 €		5	0,5	1,5	200	18	10	0,15	0,3	1,5	15000	1×M3	6	6	3	8	8	15	13,5	23	2	6	0,5	3D
K1878.0100250303	23,87 €		10	1	2	360	31	20	0,15	0,3	1,5	15000	1×M3	3	3	3	8	8	15	13,5	25	2	6	0,5	3D
K1878.0100250305	23,87 €		10	1	2	360	31	20	0,15	0,3	1,5	15000	1×M3	3	5	3	8	8	15	13,5	25	2	6	0,5	3D
K1878.0100250505	23,87 €		10	1	2	360	31	20	0,15	0,3	1,5	15000	1×M3	5	5	3	8	8	15	13,5	25	2	6	0,5	3D
K1878.0100250506	23,87 €		10	1	2	360	31	20	0,15	0,3	1,5	15000	1×M3	5	6	3	8	8	15	13,5	25	2	6	0,5	3D
K1878.0100250606	23,87 €		10	1	2	360	31	20	0,15	0,3	1,5	15000	1×M3	6	6	3	8	8	15	13,5	25	2	6	0,5	3D
K1878.0150260505	28,48 €		15	1,5	2	750	59	15	0,1	0,3	1,5	15000	2×M4	5	5	3	12	8	19	19	26	3	8	1,5	3D
K1878.0150260506	28,48 €		15	1,5	2	750	59	15	0,1	0,3	1,5	15000	2×M4	5	6	3	12	8	19	19	26	3	8	1,5	3D
K1878.0150260508	28,48 €		15	1,5	2	750	59	15	0,1	0,3	1,5	15000	2×M4	5	8	3	12	8	19	19	26	3	8	1,5	3D
K1878.0150260606	28,48 €		15	1,5	2	750	59	15	0,1	0,3	1,5	15000	2×M4	6	6	3	12	8	19	19	26	3	8	1,5	3D
K1878.0150260608	28,48 €		15	1,5	2	750	59	15	0,1	0,3	1,5	15000	2×M4	6	8	3	12	8	19	19	26	3	8	1,5	3D
K1878.0150260808	28,48 €		15	1,5	2	750	59	15	0,1	0,3	1,5	15000	2×M4	8	8	3	12	8	19	19	26	3	8	1,5	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gcm²)	Tuhost v krutu Nm/rad	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	D5	L	L2	L3	Utahovací moment šroubů Nm	3D
K1878.0200280606	29,04 €		20	2	12,6	1300	21	11	0,2	0,4	1,5	15000	2×M4	6	6	3	14	10	24	21,5	28	3	6	1,5	3D
K1878.0200280608	29,04 €		20	2	12,6	1300	21	11	0,2	0,4	1,5	15000	2×M4	6	8	3	14	10	24	21,5	28	3	6	1,5	3D
K1878.0200280610	29,04 €		20	2	12,6	1300	21	11	0,2	0,4	1,5	15000	2×M4	6	10	3	14	10	24	21,5	28	3	6	1,5	3D
K1878.0200280808	29,04 €		20	2	12,6	1300	21	11	0,2	0,4	1,5	15000	2×M4	8	8	3	14	10	24	21,5	28	3	6	1,5	3D
K1878.0200280810	29,04 €		20	2	12,6	1300	21	11	0,2	0,4	1,5	15000	2×M4	8	10	3	14	10	24	21,5	28	3	6	1,5	3D
K1878.0200281010	29,04 €		20	2	12,6	1300	21	11	0,2	0,4	1,5	15000	2×M4	10	10	3	14	10	24	21,5	28	3	6	1,5	3D
K1878.0450401010	44,45 €		45	4,5	68	6500	168	32	0,1	0,3	1,5	15000	2×M6	10	10	6	19	13	32	29	40	4	12	3	3D
K1878.0450401012	44,45 €		45	4,5	68	6500	168	32	0,1	0,3	1,5	15000	2×M6	10	12	6	19	13	32	29	40	4	12	3	3D
K1878.0450401014	44,45 €		45	4,5	68	6500	168	32	0,1	0,3	1,5	15000	2×M6	10	14	6	19	13	32	29	40	4	12	3	3D
K1878.0450401212	44,45 €		45	4,5	68	6500	168	32	0,1	0,3	1,5	15000	2×M6	12	12	6	19	13	32	29	40	4	12	3	3D
K1878.0450401214	44,45 €		45	4,5	68	6500	168	32	0,1	0,3	1,5	15000	2×M6	12	14	6	19	13	32	29	40	4	12	3	3D
K1878.0450401414	44,45 €		45	4,5	68	6500	168	32	0,1	0,3	1,5	15000	2×M6	14	14	6	19	13	32	29	40	4	12	3	3D
K1878.1000451212	45,92 €		100	10	150	8100	120	27	0,15	0,4	1,5	15000	2×M6	12	12	6	24	17	40	36	45	4	12	3	3D
K1878.1000451215	45,92 €		100	10	150	8100	120	27	0,15	0,4	1,5	15000	2×M6	12	15	6	24	17	40	36	45	4	12	3	3D
K1878.1000451219	45,92 €		100	10	150	8100	120	27	0,15	0,4	1,5	15000	2×M6	12	19	6	24	17	40	36	45	4	12	3	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gcm²)	Tuhost v krutu Nm/rad	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	D5	L	L2	L3	Utahovací moment šroubů Nm	3D
K1878.1000451515	45,92 €		100	10	150	8100	120	27	0,15	0,4	1,5	15000	2×M6	15	15	6	24	17	40	36	45	4	12	3	3D
K1878.1000451519	45,92 €		100	10	150	8100	120	27	0,15	0,4	1,5	15000	2×M6	15	19	6	24	17	40	36	45	4	12	3	3D
K1878.1000451919	45,92 €		100	10	150	8100	120	27	0,15	0,4	1,5	15000	2×M6	19	19	6	24	17	40	36	45	4	12	3	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
