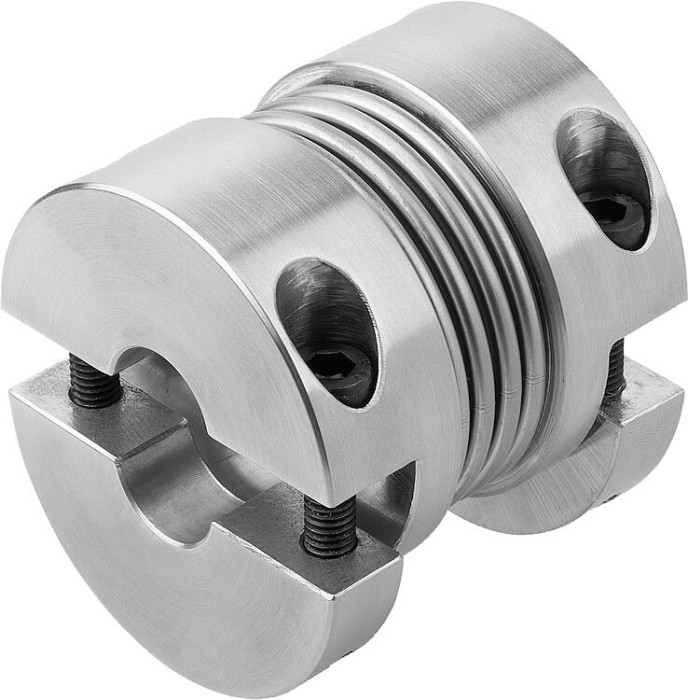

Kovové vlnovcové spojky, krátká konstrukce s odnímatelnými svěracími náboji

Novinka

Popis tovaru

Kód:	K1887
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kovové vlnovcové spojky, krátká konstrukce s odnímatelnými svěracími náboji | K1887
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1887 Kovové vlnovcové spojky, krátká konstrukce s odnímatelnými svěracími náboji

Varianty
Technické parametre

Materiál	Náboj z hliníku. Měch, z nerezové oceli.
Provedení	Bez povrchové úpravy.
Upozornění	Kovové vlnovcové spojky s vyšší torzní tuhostí. Kovový měch kompenzuje axiální, radiální a úhlovou nesouosost hřídele s nízkými vratnými silami. S upínacími náboji pro upevnění hřídele. Přednostně se používají v případech, kdy je vyžadován přesný přenos polohy a pohybu, jako jsou např. servomotory v obráběcích strojích, balicích strojích, dřevoobráběcích strojích a v automatizační technice.
Teplotní rozsah	–30 °C až +120 °C.
Montáž	Kovové vlnovcové spojky mají lícování H7. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž. Kovový měch může být při montáži a demontáži deformován maximálně 3krát nad přípustné hodnoty posunutí uvedené v katalogu. Vyvarujte se jakéhokoli vynaložení síly.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem. Drážka klíče podle DIN 6885. Upozorňujeme na největší možný otvor pro drážku pro zalícovanou pružinu.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	3D
K1887.0180581010	108,57 €		18	18	0,03	20	205	50	0,2	0,5	1,5	12800	17	M5	10	10	10	25,4	25,4	45	58	36	5,5	17,5	47,4	8	3D
K1887.0180581111	108,57 €		18	18	0,03	20	205	50	0,2	0,5	1,5	12800	17	M5	11	11	10	25,4	25,4	45	58	36	5,5	17,5	47,4	8	3D
K1887.0180581212	108,57 €		18	18	0,03	20	205	50	0,2	0,5	1,5	12800	17	M5	12	12	10	25,4	25,4	45	58	36	5,5	17,5	47,4	8	3D
K1887.0180581414	108,57 €		18	18	0,03	20	205	50	0,2	0,5	1,5	12800	17	M5	14	14	10	25,4	25,4	45	58	36	5,5	17,5	47,4	8	3D
K1887.0180581919	108,57 €		18	18	0,03	20	205	50	0,2	0,5	1,5	12800	17	M5	19	19	10	25,4	25,4	45	58	36	5,5	17,5	47,4	8	3D
K1887.0180582424	108,57 €		18	18	0,03	20	205	50	0,2	0,5	1,5	12800	17	M5	24	24	10	25,4	25,4	45	58	36	5,5	17,5	47,4	8	3D
K1887.0180582525	108,57 €		18	18	0,03	20	205	50	0,2	0,5	1,5	12800	17	M5	25	25	10	25,4	25,4	45	58	36	5,5	17,5	47,4	8	3D
K1887.0300581010	132,74 €		30	30	0,13	38	720	50	0,15	0,6	1,5	10300	20	M6	10	10	10	32	30	56	58	31	7,3	21	56,4	15	3D
K1887.0300581111	132,74 €		30	30	0,13	38	720	50	0,15	0,6	1,5	10300	20	M6	11	11	10	32	30	56	58	31	7,3	21	56,4	15	3D
K1887.0300581212	132,74 €		30	30	0,13	38	720	50	0,15	0,6	1,5	10300	20	M6	12	12	10	32	30	56	58	31	7,3	21	56,4	15	3D
K1887.0300581414	132,74 €		30	30	0,13	38	720	50	0,15	0,6	1,5	10300	20	M6	14	14	10	32	30	56	58	31	7,3	21	56,4	15	3D
K1887.0300581919	132,74 €		30	30	0,13	38	720	50	0,15	0,6	1,5	10300	20	M6	19	19	10	32	30	56	58	31	7,3	21	56,4	15	3D
K1887.0300582424	132,74 €		30	30	0,13	38	720	50	0,15	0,6	1,5	10300	20	M6	24	24	10	32	30	56	58	31	7,3	21	56,4	15	3D
K1887.0300582525	132,74 €		30	30	0,13	38	720	50	0,15	0,6	1,5	10300	20	M6	25	25	10	32	30	56	58	31	7,3	21	56,4	15	3D
K1887.0600671212	154,01 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	23	M8	12	12	12	35	35	66	67	33	8,6	24	66,2	40	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	3D
K1887.0600671414	154,01 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	23	M8	14	14	12	35	35	66	67	33	8,6	24	66,2	40	3D
K1887.0600671919	154,01 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	23	M8	19	19	12	35	35	66	67	33	8,6	24	66,2	40	3D
K1887.0600672424	154,01 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	23	M8	24	24	12	35	35	66	67	33	8,6	24	66,2	40	3D
K1887.0600672525	154,01 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	23	M8	25	25	12	35	35	66	67	33	8,6	24	66,2	40	3D
K1887.0600672828	154,01 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	23	M8	28	28	12	35	35	66	67	33	8,6	24	66,2	40	3D
K1887.0600673232	154,01 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	23	M8	32	32	12	35	35	66	67	33	8,6	24	66,2	40	3D
K1887.0800781212	235,85 €		80	80	0,78	128	1200	80	0,2	0,5	1,5	6900	28	M10	12	12	12	44	44	82	78	42	9,8	27	82,9	84	3D
K1887.0800781919	235,85 €		80	80	0,78	128	1200	80	0,2	0,5	1,5	6900	28	M10	19	19	12	44	44	82	78	42	9,8	27	82,9	84	3D
K1887.0800782424	235,85 €		80	80	0,78	128	1200	80	0,2	0,5	1,5	6900	28	M10	24	24	12	44	44	82	78	42	9,8	27	82,9	84	3D
K1887.0800782525	235,85 €		80	80	0,78	128	1200	80	0,2	0,5	1,5	6900	28	M10	25	25	12	44	44	82	78	42	9,8	27	82,9	84	3D
K1887.0800782828	235,85 €		80	80	0,78	128	1200	80	0,2	0,5	1,5	6900	28	M10	28	28	12	44	44	82	78	42	9,8	27	82,9	84	3D
K1887.0800783232	235,85 €		80	80	0,78	128	1200	80	0,2	0,5	1,5	6900	28	M10	32	32	12	44	44	82	78	42	9,8	27	82,9	84	3D
K1887.1500781414	255,06 €		150	150	0,82	155	2020	280	0,2	0,5	1,5	6900	28	M10	14	14	14	44	44	82	78	42	9,8	27	82,9	84	3D
K1887.1500781919	255,06 €		150	150	0,82	155	2020	280	0,2	0,5	1,5	6900	28	M10	19	19	14	44	44	82	78	42	9,8	27	82,9	84	3D
K1887.1500782424	255,06 €		150	150	0,82	155	2020	280	0,2	0,5	1,5	6900	28	M10	24	24	14	44	44	82	78	42	9,8	27	82,9	84	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	3D
K1887.1500782525	255,06 €		150	150	0,82	155	2020	280	0,2	0,5	1,5	6900	28	M10	25	25	14	44	44	82	78	42	9,8	27	82,9	84	3D
K1887.1500782828	255,06 €		150	150	0,82	155	2020	280	0,2	0,5	1,5	6900	28	M10	28	28	14	44	44	82	78	42	9,8	27	82,9	84	3D
K1887.1500783232	255,06 €		150	150	0,82	155	2020	280	0,2	0,5	1,5	6900	28	M10	32	32	14	44	44	82	78	42	9,8	27	82,9	84	3D
K1887.2000831616	283,58 €		200	200	1,19	175	2500	280	0,2	0,5	1,5	6400	31	M12	16	16	16	47	47	90	83	43	10,8	29	90,8	125	3D
K1887.2000831919	283,58 €		200	200	1,19	175	2500	280	0,2	0,5	1,5	6400	31	M12	19	19	16	47	47	90	83	43	10,8	29	90,8	125	3D
K1887.2000832424	283,58 €		200	200	1,19	175	2500	280	0,2	0,5	1,5	6400	31	M12	24	24	16	47	47	90	83	43	10,8	29	90,8	125	3D
K1887.2000832525	283,58 €		200	200	1,19	175	2500	280	0,2	0,5	1,5	6400	31	M12	25	25	16	47	47	90	83	43	10,8	29	90,8	125	3D
K1887.2000832828	283,58 €		200	200	1,19	175	2500	280	0,2	0,5	1,5	6400	31	M12	28	28	16	47	47	90	83	43	10,8	29	90,8	125	3D
K1887.2000833232	283,58 €		200	200	1,19	175	2500	280	0,2	0,5	1,5	6400	31	M12	32	32	16	47	47	90	83	43	10,8	29	90,8	125	3D
K1887.3000942020	390,68 €		300	300	2,74	502	6300	287	0,2	0,5	1,5	6000	40	M12	20	20	20	60	60	110	94	50	11,8	32,5	110	145	3D
K1887.3000942424	390,68 €		300	300	2,74	502	6300	287	0,2	0,5	1,5	6000	40	M12	24	24	20	60	60	110	94	50	11,8	32,5	110	145	3D
K1887.3000942828	390,68 €		300	300	2,74	502	6300	287	0,2	0,5	1,5	6000	40	M12	28	28	20	60	60	110	94	50	11,8	32,5	110	145	3D
K1887.3000943838	390,68 €		300	300	2,74	502	6300	287	0,2	0,5	1,5	6000	40	M12	38	38	20	60	60	110	94	50	11,8	32,5	110	145	3D
K1887.5001002525	477,82 €		500	500	4,45	690	7790	100	0,2	0,5	1,5	5000	42	M12	25	25	25	70	70	122	100	48	13,3	36	122	145	3D
K1887.5001003838	477,82 €		500	500	4,45	690	7790	100	0,2	0,5	1,5	5000	42	M12	38	38	25	70	70	122	100	48	13,3	36	122	145	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	3D
K1887.5001004242	477,82 €		500	500	4,45	690	7790	100	0,2	0,5	1,5	5000	42	M12	42	42	25	70	70	122	100	48	13,3	36	122	145	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
