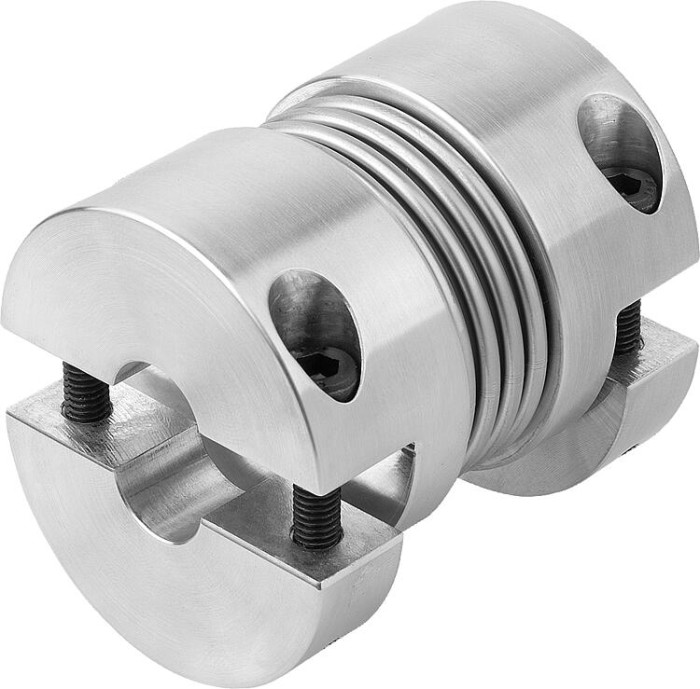

Kovové vlnovcové spojky s odnímatelnými svěracími náboji

Novinka

Popis tovaru

Kód:	K1886
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kovové vlnovcové spojky s odnímatelnými svěracími náboji | K1886
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1886 Kovové vlnovcové spojky s odnímatelnými svěracími náboji

Varianty
Technické parametre

Materiál	Náboj z hliníku. Měch, z nerezové oceli.
Provedení	Bez povrchové úpravy.
Upozornění	Kovové vlnovcové spojky s vyšší torzní tuhostí. Kovový měch kompenzuje axiální, radiální a úhlovou nesouosost hřídele s nízkými vratnými silami. S upínacími náboji pro upevnění hřídele. Přednostně se používají v případech, kdy je vyžadován přesný přenos polohy a pohybu, jako jsou např. servomotory v obráběcích strojích, balicích strojích, dřevoobráběcích strojích a v automatizační technice.
Teplotní rozsah	–30 °C až +120 °C.
Montáž	Kovové vlnovcové spojky mají lícování H7. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž. Kovový měch může být při montáži a demontáži deformován maximálně 3krát nad přípustné hodnoty posunutí uvedené v katalogu. Vyvarujte se jakéhokoli vynaložení síly.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem. Drážka klíče podle DIN 6885. Upozorňujeme na největší možný otvor pro drážku pro zalícovanou pružinu.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	3D
K1886.0180631010	108,57 €		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	10	10	10	25,4	25,4	45	63	37	5,5	19,5	47,4	8	3D
K1886.0180631111	108,57 €		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	11	11	10	25,4	25,4	45	63	37	5,5	19,5	47,4	8	3D
K1886.0180631212	108,57 €		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	12	12	10	25,4	25,4	45	63	37	5,5	19,5	47,4	8	3D
K1886.0180631414	108,57 €		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	14	14	10	25,4	25,4	45	63	37	5,5	19,5	47,4	8	3D
K1886.0180631919	108,57 €		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	19	19	10	25,4	25,4	45	63	37	5,5	19,5	47,4	8	3D
K1886.0180632424	108,57 €		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	24	24	10	25,4	25,4	45	63	37	5,5	19,5	47,4	8	3D
K1886.0180632525	108,57 €		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	25	25	10	25,4	25,4	45	63	37	5,5	19,5	47,4	8	3D
K1886.0300691010	132,74 €		30	30	0,14	38	720	50	0,15	0,6	1,5	10300	20	M6	10	10	10	32	30	56	69	35	7,5	27	56,4	15	3D
K1886.0300691111	132,74 €		30	30	0,14	38	720	50	0,15	0,6	1,5	10300	20	M6	11	11	10	32	30	56	69	35	7,5	27	56,4	15	3D
K1886.0300691212	132,74 €		30	30	0,14	38	720	50	0,15	0,6	1,5	10300	20	M6	12	12	10	32	30	56	69	35	7,5	27	56,4	15	3D
K1886.0300691414	132,74 €		30	30	0,14	38	720	50	0,15	0,6	1,5	10300	20	M6	14	14	10	32	30	56	69	35	7,5	27	56,4	15	3D
K1886.0300691919	132,74 €		30	30	0,14	38	720	50	0,15	0,6	1,5	10300	20	M6	19	19	10	32	30	56	69	35	7,5	27	56,4	15	3D
K1886.0300692424	132,74 €		30	30	0,14	38	720	50	0,15	0,6	1,5	10300	20	M6	24	24	10	32	30	56	69	35	7,5	27	56,4	15	3D
K1886.0300692525	132,74 €		30	30	0,14	38	720	50	0,15	0,6	1,5	10300	20	M6	25	25	10	32	30	56	69	35	7,5	27	56,4	15	3D
K1886.0600831212	154,01 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	23	M8	12	12	12	35	35	66	83	41	9,5	31	66,2	40	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	3D
K1886.0600831414	154,01 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	23	M8	14	14	12	35	35	66	83	41	9,5	31	66,2	40	3D
K1886.0600831919	154,01 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	23	M8	19	19	12	35	35	66	83	41	9,5	31	66,2	40	3D
K1886.0600832424	154,01 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	23	M8	24	24	12	35	35	66	83	41	9,5	31	66,2	40	3D
K1886.0600832525	154,01 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	23	M8	25	25	12	35	35	66	83	41	9,5	31	66,2	40	3D
K1886.0600832828	154,01 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	23	M8	28	28	12	35	35	66	83	41	9,5	31	66,2	40	3D
K1886.0600833232	154,01 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	23	M8	32	32	12	35	35	66	83	41	9,5	31	66,2	40	3D
K1886.0800941212	235,85 €		80	80	0,65	128	1200	80	0,2	0,5	1,5	6900	28	M10	12	12	12	44	44	82	94	47	11	36	82,9	84	3D
K1886.0800941919	235,85 €		80	80	0,65	128	1200	80	0,2	0,5	1,5	6900	28	M10	19	19	12	44	44	82	94	47	11	36	82,9	84	3D
K1886.0800942424	235,85 €		80	80	0,65	128	1200	80	0,2	0,5	1,5	6900	28	M10	24	24	12	44	44	82	94	47	11	36	82,9	84	3D
K1886.0800942525	235,85 €		80	80	0,65	128	1200	80	0,2	0,5	1,5	6900	28	M10	25	25	12	44	44	82	94	47	11	36	82,9	84	3D
K1886.0800942828	235,85 €		80	80	0,65	128	1200	80	0,2	0,5	1,5	6900	28	M10	28	28	12	44	44	82	94	47	11	36	82,9	84	3D
K1886.0800943232	235,85 €		80	80	0,65	128	1200	80	0,2	0,5	1,5	6900	28	M10	32	32	12	44	44	82	94	47	11	36	82,9	84	3D
K1886.1500951414	255,06 €		150	150	0,82	155	2020	280	0,2	0,5	1,5	6900	28	M10	14	14	14	44	44	82	95	48	11	36	82,9	84	3D
K1886.1500951919	255,06 €		150	150	0,82	155	2020	280	0,2	0,5	1,5	6900	28	M10	19	19	14	44	44	82	95	48	11	36	82,9	84	3D
K1886.1500952424	255,06 €		150	150	0,82	155	2020	280	0,2	0,5	1,5	6900	28	M10	24	24	14	44	44	82	95	48	11	36	82,9	84	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	3D
K1886.1500952525	255,06 €		150	150	0,82	155	2020	280	0,2	0,5	1,5	6900	28	M10	25	25	14	44	44	82	95	48	11	36	82,9	84	3D
K1886.1500952828	255,06 €		150	150	0,82	155	2020	280	0,2	0,5	1,5	6900	28	M10	28	28	14	44	44	82	95	48	11	36	82,9	84	3D
K1886.1500953232	255,06 €		150	150	0,82	155	2020	280	0,2	0,5	1,5	6900	28	M10	32	32	14	44	44	82	95	48	11	36	82,9	84	3D
K1886.2001051616	283,58 €		200	200	2,2	175	2500	280	0,2	0,5	1,5	6400	31	M12	16	16	16	47	47	90	105	51	12,5	41	90,8	125	3D
K1886.2001051919	283,58 €		200	200	2,2	175	2500	280	0,2	0,5	1,5	6400	31	M12	19	19	16	47	47	90	105	51	12,5	41	90,8	125	3D
K1886.2001052424	283,58 €		200	200	2,2	175	2500	280	0,2	0,5	1,5	6400	31	M12	24	24	16	47	47	90	105	51	12,5	41	90,8	125	3D
K1886.2001052525	283,58 €		200	200	2,2	175	2500	280	0,2	0,5	1,5	6400	31	M12	25	25	16	47	47	90	105	51	12,5	41	90,8	125	3D
K1886.2001052828	283,58 €		200	200	2,2	175	2500	280	0,2	0,5	1,5	6400	31	M12	28	28	16	47	47	90	105	51	12,5	41	90,8	125	3D
K1886.2001053232	283,58 €		200	200	2,2	175	2500	280	0,2	0,5	1,5	6400	31	M12	32	32	16	47	47	90	105	51	12,5	41	90,8	125	3D
K1886.3001112020	390,68 €		300	300	4,2	502	6300	287	0,2	0,5	1,5	6000	40	M12	20	20	20	60	60	110	111	55	13	41	110	145	3D
K1886.3001112424	390,68 €		300	300	4,2	502	6300	287	0,2	0,5	1,5	6000	40	M12	24	24	20	60	60	110	111	55	13	41	110	145	3D
K1886.3001112828	390,68 €		300	300	4,2	502	6300	287	0,2	0,5	1,5	6000	40	M12	28	28	20	60	60	110	111	55	13	41	110	145	3D
K1886.3001113838	390,68 €		300	300	4,2	502	6300	287	0,2	0,5	1,5	6000	40	M12	38	38	20	60	60	110	111	55	13	41	110	145	3D
K1886.5001332525	477,82 €		500	500	8,6	690	7790	100	0,2	0,5	1,5	5000	42	M12	25	25	25	70	70	122	133	62	15	51	122	145	3D
K1886.5001333838	477,82 €		500	500	8,6	690	7790	100	0,2	0,5	1,5	5000	42	M12	38	38	25	70	70	122	133	62	15	51	122	145	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L1	L2	L3	R	Utahovací moment šroubů Nm	3D
K1886.5001334242	477,82 €		500	500	8,6	690	7790	100	0,2	0,5	1,5	5000	42	M12	42	42	25	70	70	122	133	62	15	51	122	145	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
