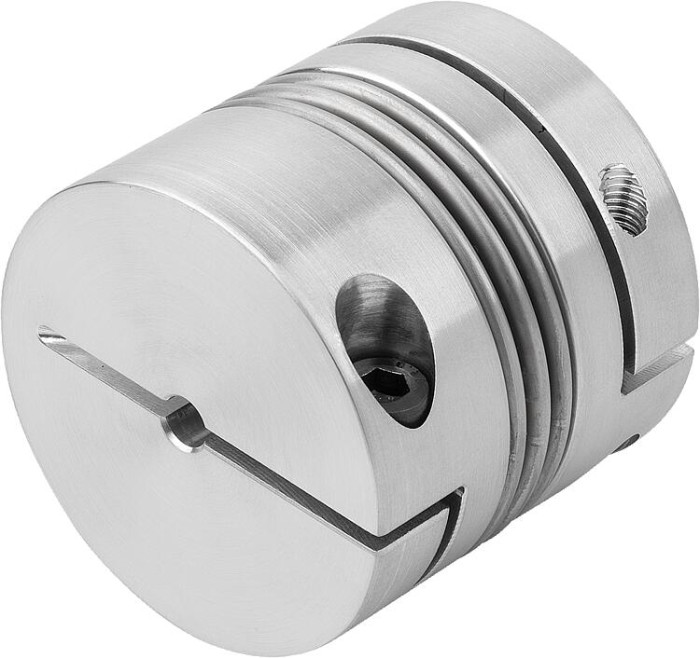

Kovové vlnovcové spojky, krátká konstrukce pro velké krouticí momenty, se svěracími náboji

Novinka

Popis tovaru

Kód:	K1885
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kovové vlnovcové spojky, krátká konstrukce pro velké krouticí momenty, se svěracími náboji | K1885
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1885 Kovové vlnovcové spojky, krátká konstrukce pro velké krouticí momenty, se svěracími náboji

Varianty
Technické parametre

Materiál	Náboj z hliníku. Měch, z nerezové oceli.
Provedení	Bez povrchové úpravy.
Upozornění	Kovové vlnovcové spojky s vyšší torzní tuhostí. Kovový měch kompenzuje axiální, radiální a úhlovou nesouosost hřídele s nízkými vratnými silami. S upínacími náboji pro upevnění hřídele. Přednostně se používají v případech, kdy je vyžadován přesný přenos polohy a pohybu, jako jsou např. servomotory v obráběcích strojích, balicích strojích, dřevoobráběcích strojích a v automatizační technice. Na rozdíl od výkresu má velikost 200 pouze dvouhřídelový kovový měch.
Teplotní rozsah	–30 °C až +120 °C.
Montáž	Kovové vlnovcové spojky mají lícování H7. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž. Kovový měch může být při montáži a demontáži deformován maximálně 3krát nad přípustné hodnoty posunutí uvedené v katalogu. Vyvarujte se jakéhokoli vynaložení síly.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem. Drážka klíče podle DIN 6885. Upozorňujeme na největší možný otvor pro drážku pro zalícovanou pružinu.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L2	L3	Utahovací moment šroubů Nm	3D
K1885.00100350606	69,63 €		10	10	0,008	9	1518	63	0,05	0,5	0,5	15000	12	M4	6	6	6	18	18	32,5	35	5	13	3,5	3D
K1885.00100350808	69,63 €		10	10	0,008	9	1518	63	0,05	0,5	0,5	15000	12	M4	8	8	6	18	18	32,5	35	5	13	3,5	3D
K1885.00100351010	69,63 €		10	10	0,008	9	1518	63	0,05	0,5	0,5	15000	12	M4	10	10	6	18	18	32,5	35	5	13	3,5	3D
K1885.00100351212	69,63 €		10	10	0,008	9	1518	63	0,05	0,5	0,5	15000	12	M4	12	12	6	18	18	32,5	35	5	13	3,5	3D
K1885.00100351515	69,63 €		10	10	0,008	9	1518	63	0,05	0,5	0,5	15000	12	M4	15	15	6	18	18	32,5	35	5	13	3,5	3D
K1885.00100351818	69,63 €		10	10	0,008	9	1518	63	0,05	0,5	0,5	15000	12	M4	18	18	6	18	18	32,5	35	5	13	3,5	3D
K1885.00200390606	80,00 €		20	20	0,02	15	1208	65	0,05	0,5	0,5	15000	15,5	M4	6	6	6	25	25	40,5	39	5	13,5	4,5	3D
K1885.00200390808	80,00 €		20	20	0,02	15	1208	65	0,05	0,5	0,5	15000	15,5	M4	8	8	6	25	25	40,5	39	5	13,5	4,5	3D
K1885.00200391010	80,00 €		20	20	0,02	15	1208	65	0,05	0,5	0,5	15000	15,5	M4	10	10	6	25	25	40,5	39	5	13,5	4,5	3D
K1885.00200391212	80,00 €		20	20	0,02	15	1208	65	0,05	0,5	0,5	15000	15,5	M4	12	12	6	25	25	40,5	39	5	13,5	4,5	3D
K1885.00200391515	80,00 €		20	20	0,02	15	1208	65	0,05	0,5	0,5	15000	15,5	M4	15	15	6	25	25	40,5	39	5	13,5	4,5	3D
K1885.00200391818	80,00 €		20	20	0,02	15	1208	65	0,05	0,5	0,5	15000	15,5	M4	18	18	6	25	25	40,5	39	5	13,5	4,5	3D
K1885.00400461010	107,62 €		40	40	0,04	35	3350	97	0,05	0,5	0,5	12800	17	M5	10	10	10	25,4	25,4	45	46	5,5	17,5	8	3D
K1885.00400461212	107,62 €		40	40	0,04	35	3350	97	0,05	0,5	0,5	12800	17	M5	12	12	10	25,4	25,4	45	46	5,5	17,5	8	3D
K1885.00400461515	107,62 €		40	40	0,04	35	3350	97	0,05	0,5	0,5	12800	17	M5	15	15	10	25,4	25,4	45	46	5,5	17,5	8	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L2	L3	Utahovací moment šroubů Nm	3D
K1885.00400461818	107,62 €		40	40	0,04	35	3350	97	0,05	0,5	0,5	12800	17	M5	18	18	10	25,4	25,4	45	46	5,5	17,5	8	3D
K1885.00400462020	107,62 €		40	40	0,04	35	3350	97	0,05	0,5	0,5	12800	17	M5	20	20	10	25,4	25,4	45	46	5,5	17,5	8	3D
K1885.00400462424	107,62 €		40	40	0,04	35	3350	97	0,05	0,5	0,5	12800	17	M5	24	24	10	25,4	25,4	45	46	5,5	17,5	8	3D
K1885.00800551212	129,52 €		80	80	0,14	53	6436	165	0,05	0,5	0,5	10300	20	M6	12	12	12	32	30	56	55	7,3	21	15	3D
K1885.00800551515	129,52 €		80	80	0,14	53	6436	165	0,05	0,5	0,5	10300	20	M6	15	15	12	32	30	56	55	7,3	21	15	3D
K1885.00800551818	129,52 €		80	80	0,14	53	6436	165	0,05	0,5	0,5	10300	20	M6	18	18	12	32	30	56	55	7,3	21	15	3D
K1885.00800552020	129,52 €		80	80	0,14	53	6436	165	0,05	0,5	0,5	10300	20	M6	20	20	12	32	30	56	55	7,3	21	15	3D
K1885.00800552424	129,52 €		80	80	0,14	53	6436	165	0,05	0,5	0,5	10300	20	M6	24	24	12	32	30	56	55	7,3	21	15	3D
K1885.00800552828	129,52 €		80	80	0,14	53	6436	165	0,05	0,5	0,5	10300	20	M6	28	28	12	32	30	56	55	7,3	21	15	3D
K1885.02000601616	146,22 €		200	200	0,28	138	12442	287	0,1	1	0,5	8700	23	M8	16	16	16	35	35	66	60	8,6	23	40	3D
K1885.02000602020	146,22 €		200	200	0,28	138	12442	287	0,1	1	0,5	8700	23	M8	20	20	16	35	35	66	60	8,6	23	40	3D
K1885.02000602424	146,22 €		200	200	0,28	138	12442	287	0,1	1	0,5	8700	23	M8	24	24	16	35	35	66	60	8,6	23	40	3D
K1885.02000602828	146,22 €		200	200	0,28	138	12442	287	0,1	1	0,5	8700	23	M8	28	28	16	35	35	66	60	8,6	23	40	3D
K1885.04000753232	213,76 €		400	400	0,82	176	6815	338	0,1	1	0,5	6900	28	M10	32	32	32	44	44	82	75	9,8	27	84	3D
K1885.04000753838	213,76 €		400	400	0,82	176	6815	338	0,1	1	0,5	6900	28	M10	38	38	32	44	44	82	75	9,8	27	84	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L2	L3	Utahovací moment šroubů Nm	3D
K1885.04000754242	213,76 €		400	400	0,82	176	6815	338	0,1	1	0,5	6900	28	M10	42	42	32	44	44	82	75	9,8	27	84	3D
K1885.06500783737	231,32 €		650	650	1,19	230	7910	386	0,1	1,5	1	6400	31	M12	37	37	37	47	47	90	78	10,8	29	125	3D
K1885.06500783838	231,32 €		650	650	1,19	230	7910	386	0,1	1,5	1	6400	31	M12	38	38	37	47	47	90	78	10,8	29	125	3D
K1885.06500784242	231,32 €		650	650	1,19	230	7910	386	0,1	1,5	1	6400	31	M12	42	42	37	47	47	90	78	10,8	29	125	3D
K1885.10000844242	368,72 €		1000	1000	2,74	579	29096	756	0,1	1,5	1	6000	40	M12	42	42	42	60	60	110	84	11,8	32,5	145	3D
K1885.15000965050	469,71 €		1500	1500	4,45	693	20694	639	0,1	1,5	1	5000	42	M12	50	50	50	70	70	122	96	13,3	36	145	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
