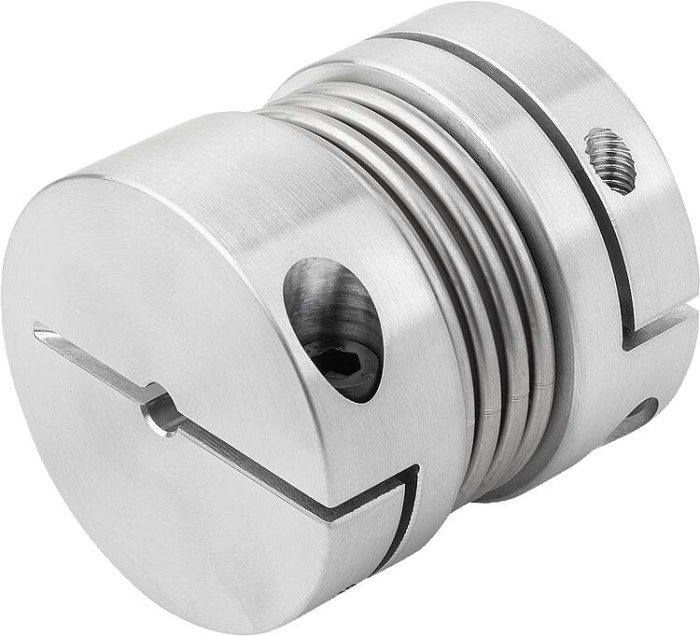

Kovové vlnovcové spojky, krátká konstrukce se svěracími náboji

Novinka

Popis tovaru

Kód:	K1884
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kovové vlnovcové spojky, krátká konstrukce se svěracími náboji | K1884
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1884 Kovové vlnovcové spojky, krátká konstrukce se svěracími náboji

Varianty
Technické parametre

Materiál	Náboj z hliníku. Měch, z nerezové oceli.
Provedení	Bez povrchové úpravy.
Upozornění	Kovové vlnovcové spojky s vyšší torzní tuhostí. Kovový měch kompenzuje axiální, radiální a úhlovou nesouosost hřídele s nízkými vratnými silami. S upínacími náboji pro upevnění hřídele. Přednostně se používají v případech, kdy je vyžadován přesný přenos polohy a pohybu, jako jsou např. servomotory v obráběcích strojích, balicích strojích, dřevoobráběcích strojích a v automatizační technice.
Teplotní rozsah	–30 °C až +120 °C.
Montáž	Kovové vlnovcové spojky mají lícování H7. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž. Kovový měch může být při montáži a demontáži deformován maximálně 3krát nad přípustné hodnoty posunutí uvedené v katalogu. Vyvarujte se jakéhokoli vynaložení síly.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem. Drážka klíče podle DIN 6885. Upozorňujeme na největší možný otvor pro drážku pro zalícovanou pružinu.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L2	L3	R	Utahovací moment šroubů Nm	3D
K1884.0180581010	94,40 €		18	18	0,03	20	205	50	0,2	0,5	1,5	12800	17	M5	10	10	10	25,4	25,4	45	58	5,5	17,5	47,4	8	3D
K1884.0180581111	94,40 €		18	18	0,03	20	205	50	0,2	0,5	1,5	12800	17	M5	11	11	10	25,4	25,4	45	58	5,5	17,5	47,4	8	3D
K1884.0180581212	94,40 €		18	18	0,03	20	205	50	0,2	0,5	1,5	12800	17	M5	12	12	10	25,4	25,4	45	58	5,5	17,5	47,4	8	3D
K1884.0180581414	94,40 €		18	18	0,03	20	205	50	0,2	0,5	1,5	12800	17	M5	14	14	10	25,4	25,4	45	58	5,5	17,5	47,4	8	3D
K1884.0180581919	94,40 €		18	18	0,03	20	205	50	0,2	0,5	1,5	12800	17	M5	19	19	10	25,4	25,4	45	58	5,5	17,5	47,4	8	3D
K1884.0180582424	94,40 €		18	18	0,03	20	205	50	0,2	0,5	1,5	12800	17	M5	24	24	10	25,4	25,4	45	58	5,5	17,5	47,4	8	3D
K1884.0180582525	94,40 €		18	18	0,03	20	205	50	0,2	0,5	1,5	12800	17	M5	25	25	10	25,4	25,4	45	58	5,5	17,5	47,4	8	3D
K1884.0300581010	113,62 €		30	30	0,13	38	720	50	0,15	0,6	1,5	10300	20	M6	10	10	10	32	30	56	58	7,3	21	56,4	15	3D
K1884.0300581111	113,62 €		30	30	0,13	38	720	50	0,15	0,6	1,5	10300	20	M6	11	11	10	32	30	56	58	7,3	21	56,4	15	3D
K1884.0300581212	113,62 €		30	30	0,13	38	720	50	0,15	0,6	1,5	10300	20	M6	12	12	10	32	30	56	58	7,3	21	56,4	15	3D
K1884.0300581414	113,62 €		30	30	0,13	38	720	50	0,15	0,6	1,5	10300	20	M6	14	14	10	32	30	56	58	7,3	21	56,4	15	3D
K1884.0300581919	113,62 €		30	30	0,13	38	720	50	0,15	0,6	1,5	10300	20	M6	19	19	10	32	30	56	58	7,3	21	56,4	15	3D
K1884.0300582424	113,62 €		30	30	0,13	38	720	50	0,15	0,6	1,5	10300	20	M6	24	24	10	32	30	56	58	7,3	21	56,4	15	3D
K1884.0300582525	113,62 €		30	30	0,13	38	720	50	0,15	0,6	1,5	10300	20	M6	25	25	10	32	30	56	58	7,3	21	56,4	15	3D
K1884.0600671212	133,83 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	24	M8	12	12	12	35	35	66	67	8,6	24	66,2	40	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L2	L3	R	Utahovací moment šroubů Nm	3D
K1884.0600671414	133,83 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	24	M8	14	14	12	35	35	66	67	8,6	24	66,2	40	3D
K1884.0600671919	133,83 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	24	M8	19	19	12	35	35	66	67	8,6	24	66,2	40	3D
K1884.0600672424	133,83 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	24	M8	24	24	12	35	35	66	67	8,6	24	66,2	40	3D
K1884.0600672525	133,83 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	24	M8	25	25	12	35	35	66	67	8,6	24	66,2	40	3D
K1884.0600672828	133,83 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	24	M8	28	28	12	35	35	66	67	8,6	24	66,2	40	3D
K1884.0600673232	133,83 €		60	60	0,28	75	1150	90	0,15	0,6	1,5	8700	24	M8	32	32	12	35	35	66	67	8,6	24	66,2	40	3D
K1884.0800781212	176,43 €		80	80	0,78	128	1200	80	0,2	0,5	1,5	6900	28	M10	12	12	12	44	44	82	78	9,8	27	82,9	84	3D
K1884.0800781919	176,43 €		80	80	0,78	128	1200	80	0,2	0,5	1,5	6900	28	M10	19	19	12	44	44	82	78	9,8	27	82,9	84	3D
K1884.0800782424	176,43 €		80	80	0,78	128	1200	80	0,2	0,5	1,5	6900	28	M10	24	24	12	44	44	82	78	9,8	27	82,9	84	3D
K1884.0800782525	176,43 €		80	80	0,78	128	1200	80	0,2	0,5	1,5	6900	28	M10	25	25	12	44	44	82	78	9,8	27	82,9	84	3D
K1884.0800782828	176,43 €		80	80	0,78	128	1200	80	0,2	0,5	1,5	6900	28	M10	28	28	12	44	44	82	78	9,8	27	82,9	84	3D
K1884.0800783232	176,43 €		80	80	0,78	128	1200	80	0,2	0,5	1,5	6900	28	M10	32	32	12	44	44	82	78	9,8	27	82,9	84	3D
K1884.1500781414	195,65 €		150	150	0,82	155	2020	280	0,2	0,5	1,5	6900	28	M10	14	14	14	44	44	82	78	9,8	27	82,9	84	3D
K1884.1500781919	195,65 €		150	150	0,82	155	2020	280	0,2	0,5	1,5	6900	28	M10	19	19	14	44	44	82	78	9,8	27	82,9	84	3D
K1884.1500782424	195,65 €		150	150	0,82	155	2020	280	0,2	0,5	1,5	6900	28	M10	24	24	14	44	44	82	78	9,8	27	82,9	84	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L2	L3	R	Utahovací moment šroubů Nm	3D
K1884.1500782525	195,65 €		150	150	0,82	155	2020	280	0,2	0,5	1,5	6900	28	M10	25	25	14	44	44	82	78	9,8	27	82,9	84	3D
K1884.1500782828	195,65 €		150	150	0,82	155	2020	280	0,2	0,5	1,5	6900	28	M10	28	28	14	44	44	82	78	9,8	27	82,9	84	3D
K1884.1500783232	195,65 €		150	150	0,82	155	2020	280	0,2	0,5	1,5	6900	28	M10	32	32	14	44	44	82	78	9,8	27	82,9	84	3D
K1884.2000831616	202,91 €		200	200	1,19	175	2500	280	0,2	0,5	1,5	6400	31	M12	16	16	16	47	47	90	83	10,8	29	90,8	125	3D
K1884.2000831919	202,91 €		200	200	1,19	175	2500	280	0,2	0,5	1,5	6400	31	M12	19	19	16	47	47	90	83	10,8	29	90,8	125	3D
K1884.2000832424	202,91 €		200	200	1,19	175	2500	280	0,2	0,5	1,5	6400	31	M12	24	24	16	47	47	90	83	10,8	29	90,8	125	3D
K1884.2000832525	202,91 €		200	200	1,19	175	2500	280	0,2	0,5	1,5	6400	31	M12	25	25	16	47	47	90	83	10,8	29	90,8	125	3D
K1884.2000832828	202,91 €		200	200	1,19	175	2500	280	0,2	0,5	1,5	6400	31	M12	28	28	16	47	47	90	83	10,8	29	90,8	125	3D
K1884.2000833232	202,91 €		200	200	1,19	175	2500	280	0,2	0,5	1,5	6400	31	M12	32	32	16	47	47	90	83	10,8	29	90,8	125	3D
K1884.3000942020	323,44 €		300	300	2,74	502	6300	287	0,2	0,5	1,5	6000	40	M12	20	20	20	60	60	110	94	11,8	32,5	110	145	3D
K1884.3000942424	323,44 €		300	300	2,74	502	6300	287	0,2	0,5	1,5	6000	40	M12	24	24	20	60	60	110	94	11,8	32,5	110	145	3D
K1884.3000942828	323,44 €		300	300	2,74	502	6300	287	0,2	0,5	1,5	6000	40	M12	28	28	20	60	60	110	94	11,8	32,5	110	145	3D
K1884.3000943838	323,44 €		300	300	2,74	502	6300	287	0,2	0,5	1,5	6000	40	M12	38	38	20	60	60	110	94	11,8	32,5	110	145	3D
K1884.5001002525	412,03 €		500	500	4,45	690	7790	100	0,2	0,5	1,5	5000	42	M12	25	25	25	70	70	122	100	13,3	36	122	145	3D
K1884.5001003838	412,03 €		500	500	4,45	690	7790	100	0,2	0,5	1,5	5000	42	M12	38	38	25	70	70	122	100	13,3	36	122	145	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L2	L3	R	Utahovací moment šroubů Nm	3D
K1884.5001004242	412,03 €		500	500	4,45	690	7790	100	0,2	0,5	1,5	5000	42	M12	42	42	25	70	70	122	100	13,3	36	122	145	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
