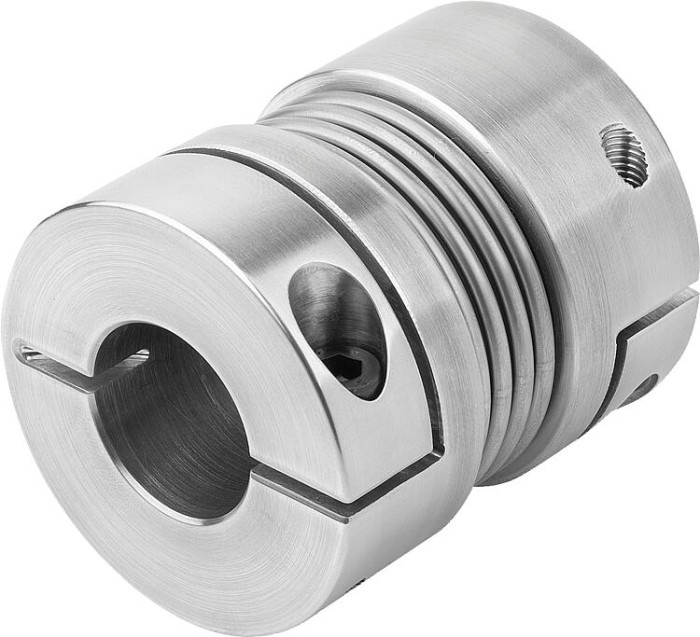

Kovové vlnovcové spojky se svěracím nábojem

Novinka

Popis tovaru

Kód:	K1882
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kovové vlnovcové spojky se svěracím nábojem | K1882
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1882 Kovové vlnovcové spojky se svěracím nábojem

Varianty
Technické parametre

Materiál	Náboj z hliníku. Měch, z nerezové oceli.
Provedení	Bez povrchové úpravy.
Upozornění	Kovové vlnovcové spojky s vyšší torzní tuhostí. Kovový měch kompenzuje axiální, radiální a úhlovou nesouosost hřídele s nízkými vratnými silami. S upínacími náboji pro upevnění hřídele. Přednostně se používají v případech, kdy je vyžadován přesný přenos polohy a pohybu, jako jsou např. servomotory v obráběcích strojích, balicích strojích, dřevoobráběcích strojích a v automatizační technice.
Teplotní rozsah	–30 °C až +120 °C.
Montáž	Kovové vlnovcové spojky mají lícování H7. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle v uložení a mazání čepů hřídele usnadňuje montáž a demontáž. Kovový měch může být při montáži a demontáži deformován maximálně 3krát nad přípustné hodnoty posunutí uvedené v katalogu. Vyvarujte se jakéhokoli vynaložení síly.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem. Drážka klíče podle DIN 6885. Upozorňujeme na největší možný otvor pro drážku pro zalícovanou pružinu.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L2	L3	R	Utahovací moment šroubů Nm	3D
K1882.0180631010	93,47 €		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	10	10	10	25,4	25,4	45	63	5,5	19,5	47,4	8	3D
K1882.0180631111	93,47 €		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	11	11	10	25,4	25,4	45	63	5,5	19,5	47,4	8	3D
K1882.0180631212	93,47 €		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	12	12	10	25,4	25,4	45	63	5,5	19,5	47,4	8	3D
K1882.0180631414	93,47 €		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	14	14	10	25,4	25,4	45	63	5,5	19,5	47,4	8	3D
K1882.0180631919	93,47 €		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	19	19	10	25,4	25,4	45	63	5,5	19,5	47,4	8	3D
K1882.0180632424	93,47 €		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	24	24	10	25,4	25,4	45	63	5,5	19,5	47,4	8	3D
K1882.0180632525	93,47 €		18	18	0,04	20	205	50	0,2	0,5	1,5	12800	17	M5	25	25	10	25,4	25,4	45	63	5,5	19,5	47,4	8	3D
K1882.0300651010	112,48 €		30	30	0,15	38	720	50	0,15	0,6	1,5	10300	20	M6	10	10	10	32	30	56	65	7,5	24,5	56,4	15	3D
K1882.0300651111	112,48 €		30	30	0,15	38	720	50	0,15	0,6	1,5	10300	20	M6	11	11	10	32	30	56	65	7,5	24,5	56,4	15	3D
K1882.0300651212	112,48 €		30	30	0,15	38	720	50	0,15	0,6	1,5	10300	20	M6	12	12	10	32	30	56	65	7,5	24,5	56,4	15	3D
K1882.0300651414	112,48 €		30	30	0,15	38	720	50	0,15	0,6	1,5	10300	20	M6	14	14	10	32	30	56	65	7,5	24,5	56,4	15	3D
K1882.0300651919	112,48 €		30	30	0,15	38	720	50	0,15	0,6	1,5	10300	20	M6	19	19	10	32	30	56	65	7,5	24,5	56,4	15	3D
K1882.0300652424	112,48 €		30	30	0,15	38	720	50	0,15	0,6	1,5	10300	20	M6	24	24	10	32	30	56	65	7,5	24,5	56,4	15	3D
K1882.0300652525	112,48 €		30	30	0,15	38	720	50	0,15	0,6	1,5	10300	20	M6	25	25	10	32	30	56	65	7,5	24,5	56,4	15	3D
K1882.0600791212	132,51 €		60	60	0,33	75	1150	90	0,15	0,6	1,5	8700	23	M8	12	12	12	35	35	66	79	10	29	66	40	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L2	L3	R	Utahovací moment šroubů Nm	3D
K1882.0600791414	132,51 €		60	60	0,33	75	1150	90	0,15	0,6	1,5	8700	23	M8	14	14	12	35	35	66	79	10	29	66	40	3D
K1882.0600791919	132,51 €		60	60	0,33	75	1150	90	0,15	0,6	1,5	8700	23	M8	19	19	12	35	35	66	79	10	29	66	40	3D
K1882.0600792424	132,51 €		60	60	0,33	75	1150	90	0,15	0,6	1,5	8700	23	M8	24	24	12	35	35	66	79	10	29	66	40	3D
K1882.0600792525	132,51 €		60	60	0,33	75	1150	90	0,15	0,6	1,5	8700	23	M8	25	25	12	35	35	66	79	10	29	66	40	3D
K1882.0600792828	132,51 €		60	60	0,33	75	1150	90	0,15	0,6	1,5	8700	23	M8	28	28	12	35	35	66	79	10	29	66	40	3D
K1882.0600793232	132,51 €		60	60	0,33	75	1150	90	0,15	0,6	1,5	8700	23	M8	32	32	12	35	35	66	79	10	29	66	40	3D
K1882.0800911212	210,33 €		80	80	0,9	128	1200	80	0,2	0,5	1,5	6900	28	M10	12	12	12	44	44	82	91	11	33,5	82,9	84	3D
K1882.0800911919	210,33 €		80	80	0,9	128	1200	80	0,2	0,5	1,5	6900	28	M10	19	19	12	44	44	82	91	11	33,5	82,9	84	3D
K1882.0800912424	210,33 €		80	80	0,9	128	1200	80	0,2	0,5	1,5	6900	28	M10	24	24	12	44	44	82	91	11	33,5	82,9	84	3D
K1882.0800912525	210,33 €		80	80	0,9	128	1200	80	0,2	0,5	1,5	6900	28	M10	25	25	12	44	44	82	91	11	33,5	82,9	84	3D
K1882.0800912828	210,33 €		80	80	0,9	128	1200	80	0,2	0,5	1,5	6900	28	M10	28	28	12	44	44	82	91	11	33,5	82,9	84	3D
K1882.0800913232	210,33 €		80	80	0,9	128	1200	80	0,2	0,5	1,5	6900	28	M10	32	32	12	44	44	82	91	11	33,5	82,9	84	3D
K1882.1500911414	229,34 €		150	150	1	155	2020	280	0,2	0,5	1,5	6900	28	M10	14	14	14	44	44	82	91	11	33,5	82,9	84	3D
K1882.1500911919	229,34 €		150	150	1	155	2020	280	0,2	0,5	1,5	6900	28	M10	19	19	14	44	44	82	91	11	33,5	82,9	84	3D
K1882.1500912424	229,34 €		150	150	1	155	2020	280	0,2	0,5	1,5	6900	28	M10	24	24	14	44	44	82	91	11	33,5	82,9	84	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L2	L3	R	Utahovací moment šroubů Nm	3D
K1882.1500912525	229,34 €		150	150	1	155	2020	280	0,2	0,5	1,5	6900	28	M10	25	25	14	44	44	82	91	11	33,5	82,9	84	3D
K1882.1500912828	229,34 €		150	150	1	155	2020	280	0,2	0,5	1,5	6900	28	M10	28	28	14	44	44	82	91	11	33,5	82,9	84	3D
K1882.1500913232	229,34 €		150	150	1	155	2020	280	0,2	0,5	1,5	6900	28	M10	32	32	14	44	44	82	91	11	33,5	82,9	84	3D
K1882.2001011616	237,97 €		200	200	1,49	175	2500	280	0,2	0,5	1,5	6400	31	M12	16	16	16	47	47	90	101	13	38	90,8	125	3D
K1882.2001011919	237,97 €		200	200	1,49	175	2500	280	0,2	0,5	1,5	6400	31	M12	19	19	16	47	47	90	101	13	38	90,8	125	3D
K1882.2001012424	237,97 €		200	200	1,49	175	2500	280	0,2	0,5	1,5	6400	31	M12	24	24	16	47	47	90	101	13	38	90,8	125	3D
K1882.2001012525	237,97 €		200	200	1,49	175	2500	280	0,2	0,5	1,5	6400	31	M12	25	25	16	47	47	90	101	13	38	90,8	125	3D
K1882.2001012828	237,97 €		200	200	1,49	175	2500	280	0,2	0,5	1,5	6400	31	M12	28	28	16	47	47	90	101	13	38	90,8	125	3D
K1882.2001013232	237,97 €		200	200	1,49	175	2500	280	0,2	0,5	1,5	6400	31	M12	32	32	16	47	47	90	101	13	38	90,8	125	3D
K1882.3001052020	377,25 €		300	300	3,28	502	6300	287	0,2	0,5	1,5	6000	40	M12	20	20	20	60	60	110	105	13	38	110	145	3D
K1882.3001052424	377,25 €		300	300	3,28	502	6300	287	0,2	0,5	1,5	6000	40	M12	24	24	20	60	60	110	105	13	38	110	145	3D
K1882.3001052828	377,25 €		300	300	3,28	502	6300	287	0,2	0,5	1,5	6000	40	M12	28	28	20	60	60	110	105	13	38	110	145	3D
K1882.3001053838	377,25 €		300	300	3,28	502	6300	287	0,2	0,5	1,5	6000	40	M12	38	38	20	60	60	110	105	13	38	110	145	3D
K1882.5001122525	455,47 €		500	500	6,4	690	7790	100	0,2	0,5	1,5	5000	42	M12	25	25	25	70	70	122	112	15	42	122	145	3D
K1882.5001123838	455,47 €		500	500	6,4	690	7790	100	0,2	0,5	1,5	5000	42	M12	38	38	25	70	70	122	112	15	42	122	145	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	max. krouticí moment Nm	Moment setrvačnosti (gm²)	Tuhost v krutu (10⁻³ Nm/rad)	Tuhost pružiny radiální (N/mm)	Tuhost pružiny axialní (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. počet otáček ot/min	A	C (ISO 4029)	D1 (H7)	D2 (H7)	D1/D2 min.	D1/D2 max.	D1/D2 max. u zalícované pružiny	D4	L	L2	L3	R	Utahovací moment šroubů Nm	3D
K1882.5001124242	455,47 €		500	500	6,4	690	7790	100	0,2	0,5	1,5	5000	42	M12	42	42	25	70	70	122	112	15	42	122	145	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
