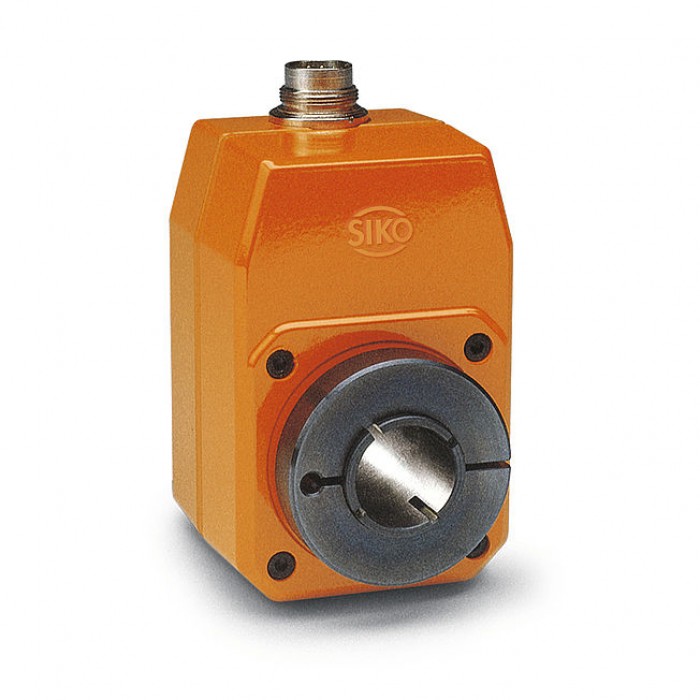

Inkrementální rotační snímač polohy IG07

Popis produktu

Vyrobeno ze zinkového odlitku s průchozí dutou hřídelí

Profil IG07:

• Rozlišení max. 1024 impulzů / otáčku
• Průchozí dutá hřídel až do ø 20 mm
• Vyrobeno ze zinkového odlitku
• Vysoká zatížitelnost, radiální 5600 N, axiální 1400 N

Kód:	IG07
Výrobce:	SIKO GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	cca 4 týdny od objednání. Více informací.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Inkrementální rotační snímač polohy IG07 | IG07
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Poptat cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

Ke stažení

Data sheet(936.55 kB)

• Varianty
• Technické parametry

Hřídel	black-finshed steel
Skříň / tělo zařízení	zinc, die-cast
Hmotnost​	~0.75 kg
Provozní teplota​	0 … 60 °C
Rychlost	≤6000 rpm
Moment setrvačnosti	~28.5 × 10–6 kgm2
Rozběhový moment	≤6 Ncm at 20 °C
Zatížitelnost hřídele	1400 N axial
Plášť kabelu	PVC
Provozní napětí	10 … 30 V DC
Spotřeba proudu	typically <40 mA
Úroveň výstupního signálu – vysoká	UB –2 V
Úroveň výstupního signálu – nízká	≤1 V at 40 mA
Fázování	90° ±30°
Zátěž	±40 mA short-circuit-proof
Úroveň výstupního signálu	RS422 A spec.
Kmitočet impulsů	≤50 kHz
Skladovací teplota	20 … 85 °C
Třída ochrany​	IP64, IP65
Odolnost proti nárazům	2000 m/s2, 6 ms
Odolnost proti vibracím	100 m/s2, 50 Hz

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	CAD
IG07	na dotaz	Poptat cenu	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
