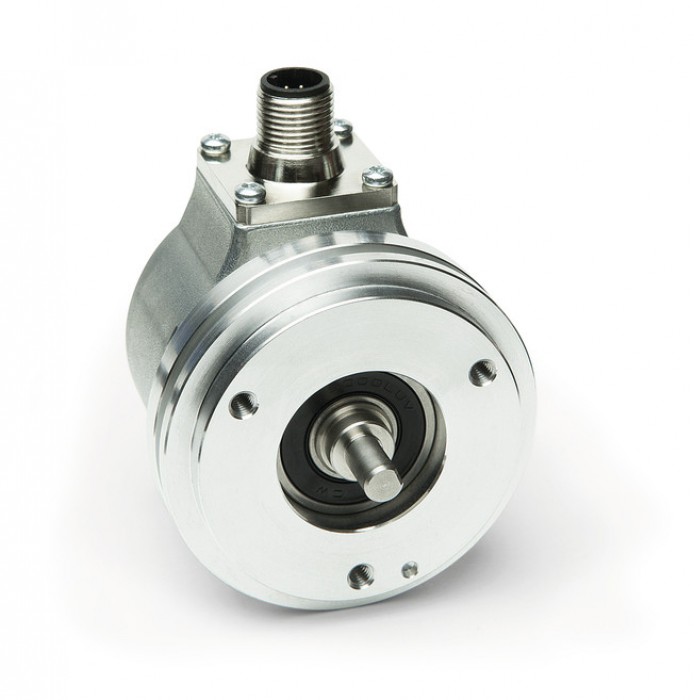

Inkrementální rotační snímač polohy IV5800

Popis produktu

Robustní, optický rotační snímač, plná hřídel

• Profil IV5800:
• Rozlišení max. 5000 pulsů / otáčku
• Možnost IP65 nebo IP66 / IP67
• Robustní nosná konstrukce
• Provozní teplota –40 ° C – 85 ° C
• Vysoká odolnost proti nárazům a vibracím

Kód:	IV5800
Výrobce:	SIKO GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	cca 4 týdny od objednání. Více informací.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Inkrementální rotační snímač polohy IV5800 | IV5800
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Poptat cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

Ke stažení

Data sheet(398.95 kB)

• Varianty
• Technické parametry

Hřídel	stainless steel
Skříň / tělo zařízení	die-cast
Hmotnost​	~0.4 kg
Provozní teplota​	40 … 85 °C
Rychlost	≤12000 rpm
Moment setrvačnosti	~1.8 × 10–6 kgm2
Rozběhový moment	<0.01 Nm at 20 °C
Zatížitelnost hřídele	100 N
Plášť kabelu	PVC
Poloměr ohybu kabelu	75 mm
Provozní napětí	5 … 30 V DC
Spotřeba proudu	typical 40 mA
Úroveň výstupního signálu – vysoká	≥2.5 V
Úroveň výstupního signálu – nízká	≤0.5 V
Zátěž	±20 mA
Kmitočet impulsů	≤300 kHz
Typ připojení	open cable end
EMC (elektromagnetická kompatibilita)	EN 61326–1
Třída ochrany​	IP65, IP66/IP67
Odolnost proti nárazům	3000 m/s2, 6 ms
Odolnost proti vibracím	300 m/s2, 10 … 2000 Hz

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	CAD
IV5800	na dotaz	Poptat cenu	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
