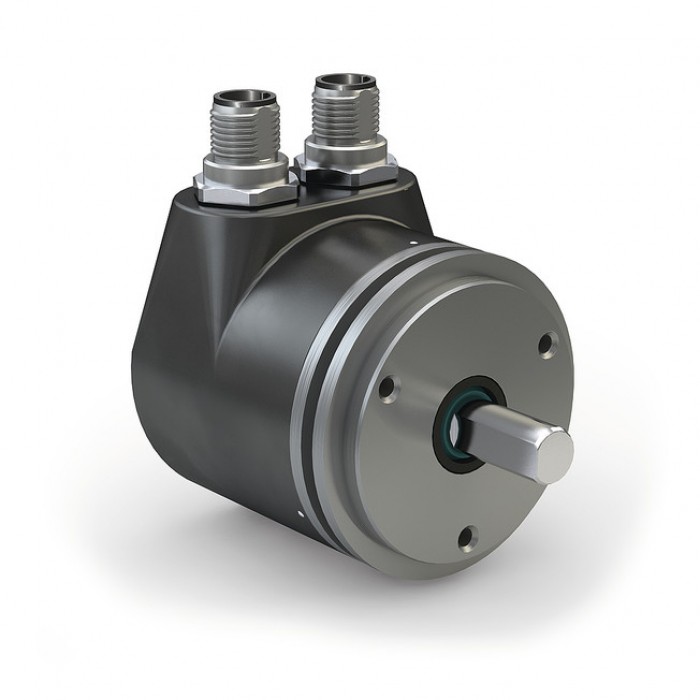

Absolutní rotační snímač polohy WV58MR

•

Popis produktu

Redundantní, absolutní rotační snímač

Profil WV58MR:

• Rozhraní CANopen Safety nebo CANopen redundantní
• Vhodné pro aplikace do úrovně PLd
• Odolné proti solné mlze
• Vysoká elektromagnetická kompatibilita

Kód:	WV58MR
Výrobce:	SIKO GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	cca 4 týdny od objednání. Více informací.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Absolutní rotační snímač polohy WV58MR | WV58MR
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Poptat cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

Ke stažení

Data sheet(369.23 kB)

• Varianty
• Technické parametry

Hřídel	stainless steel
Rozhraní​	CANopen (Profile DS406)
Příruba	aluminum
Skříň / tělo zařízení	die-cast aluminum
Hmotnost​	~0.35 kg
Provozní teplota​	40 … 85 °C
Rychlost	≤6000 rpm
Moment setrvačnosti	≤8 gcm2
Rozběhový moment	≤2 Ncm
Zatížitelnost hřídele	≤80 N
Plášť kabelu	PVC
Poloměr ohybu kabelu	>25 mm
Provozní napětí	8 … 36 V DC
Typ montáže	servo-flange
Adresa	1 … 127
Spotřeba proudu	20 mA
Přenosová rychlost (baud rate)	20 kBit/s
Vstupní výkon	≤800 mW
Doba cyklu	<1.5 ms
Snímání	magnetic
Měřicí rozsah	1 revolution(s)
Stavová indikace	2× tricolor LEDs (red/green/yellow)
Jmenovitý výkon	±60 V
Typ připojení	1× M12 connector (A-coded)
Poruchovost	206.1 year(s)
Rozlišení	14 Bit
Detekce chyb	77 %
Doba rozběhu	<150 ms
Parametr	as specified by CiA DS-301, DS-406, DS-303 Part 3, EN 50325–5
Skladovací teplota	40 … 85 °C
Relativní vlhkost	100 %
EMC (elektromagnetická kompatibilita)	EN 61000–6–2
Třída ochrany​	IP65
Odolnost proti nárazům	500 m/s2, 11 ms
Odolnost proti vibracím	100 m/s2, 10 … 2000 Hz
Zkouška solnou mlhou	severity level 4

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	CAD
WV58MR	na dotaz	Poptat cenu	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
