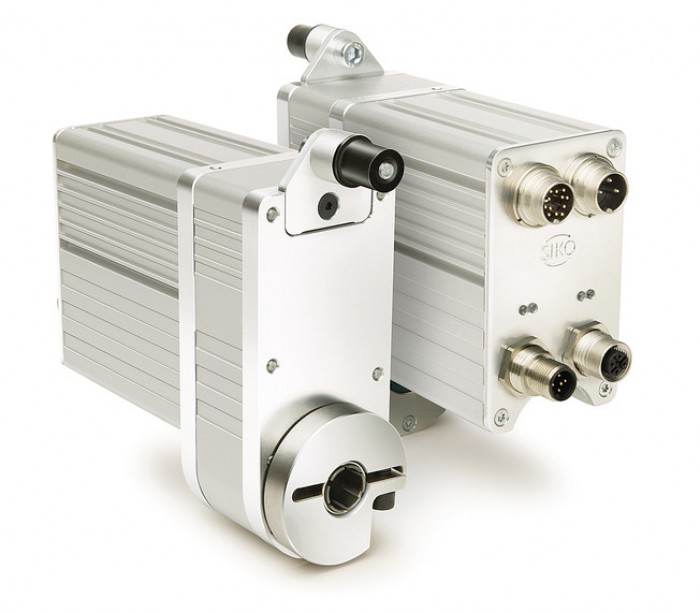

Aktuátor AG02 Fieldbus

•

Popis produktu

Fieldbus

Profil AG02 Fieldbus:

• Snadná montáž
• Průchozí dutý hřídel do max. ø14 mm
• Integrovaný absolutní snímač polohy na výstupu hřídele
• Integrovaný regulátor polohy
• Integrované rozhraní pro sběrnici (volitelně)

Kód:	AG02 Fieldbus
Výrobce:	SIKO GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	cca 4 týdny od objednání. Více informací.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aktuátor AG02 Fieldbus | AG02 Fieldbus
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Poptat cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

Ke stažení

Data sheet(409.77 kB)

• Varianty
• Technické parametry

Hřídel	black-finished steel
Skříň / tělo zařízení	aluminum
Hmotnost​	~1.6 kg
Provozní teplota​	0 … 50 °C
Výstupní obvod	Line Driver (RS422)
Jmenovitý moment / jmenovitá rychlost	5 Nm at 80 rpm
Výstupní signály	A, B, I, /A, /B, /I
Digitální vstupy	15 … 30 V, typical 10 mA
Provozní režim	S3 intermittent operation: 25 % DC, 10 min.
Vstupy​	digital with LED indicator / analog
Provozní napětí	24 V DC ±20 %
Spotřeba proudu	<50 mA
Vstupní výkon	70 W
Analogové vstupy	0 … 10 V
Jmenovitý proud	5.8 A ±4 % (150 W motor)
Vstup PWM (pulzně šířková modulace)	~16 kHz, continuously variable, 0 … 100 %
Kmitočet impulsů	≤20 kHz
Jmenovitý výkon	2 W at 70 °C
Tolerance odporu	±5 %
Typ připojení	2× M16 plug connectors
Rozlišení	1600 steps/re­volution
Standardní koncový odpor	0.2 %or 1 Ω
Tolerance linearity	±0.25 %
Rozsah pohybu	±6250 revolution(s) (multiturn)
Skladovací teplota	20 … 80 °C
Relativní vlhkost
EMC (elektromagnetická kompatibilita)	EN 61800–3, second environment
Třída ochrany​	IP50
Odolnost proti nárazům	500 m/s2, 11 ms
Odolnost proti vibracím	100 m/s2, 5 … 150 Hz

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	CAD
AG02 Fieldbus	na dotaz	Poptat cenu	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
